PLANET GS-6311-48P6X switch Layer 3 48 cổng Gigabit PoE+ 6 khe 10G SFP+

PLANET GS-6311-48P6X là thiết bị chuyển mạch quản trị Layer 3 cấp nguồn PoE+ (L3 48-Port 10/100/1000T 802.3at PoE + 6-Port 10G SFP+ Managed Ethernet Switch) chuẩn gắn tủ rack 1U thuộc dòng GS-6311 series của thương hiệu PLANET Technology. Thiết bị tích hợp 48 cổng đồng 10/100/1000 RJ45 hỗ trợ cấp nguồn IEEE 802.3at PoE+ PSE công suất tới 32W(MAX) mỗi cổng (tổng ngân sách PoE 500W / 110V AC hoặc 600W / 220V AC) cùng 6 khe cắm quang 10GBASE-SR/LR SFP+ (tương thích ngược module quang 1000BASE-SX/LX/BX SFP), cung cấp băng thông chuyển mạch 216Gbps không nghẽn và thông lượng 160.7Mpps. Sản phẩm đáp ứng nhu cầu cấp nguồn tập trung cho camera IP, điện thoại VoIP, bộ phát Wi-Fi đồng thời định tuyến liên VLAN phần cứng IPv4/IPv6 (RIP, OSPF, BGP) tại doanh nghiệp, tòa nhà, trường học, bệnh viện và nhà cung cấp dịch vụ.

Liên hệ: 0986 397 886

Tổng quan

Theo tài liệu kỹ thuật chính hãng từ nhà sản xuất PLANET Technology, switch Layer 3 PoE+ PLANET GS-6311-48P6X kết hợp mật độ 48 cổng Gigabit PoE+ với 6 giao diện quang uplink 10Gbps và kiến trúc định tuyến phần cứng Layer 3 IPv4/IPv6. Thiết bị hỗ trợ quản trị tập trung qua hệ thống PLANET NMS và ứng dụng di động NMSViewerPro, giúp quản trị viên giám sát lưu lượng thời gian thực, điều khiển cấp nguồn PoE từ xa và bảo đảm an toàn dữ liệu cho hệ thống giám sát IP, VoIP, truyền hình trực tuyến và multicast.

Liên hệ: 0986 397 886

Điểm nổi bật

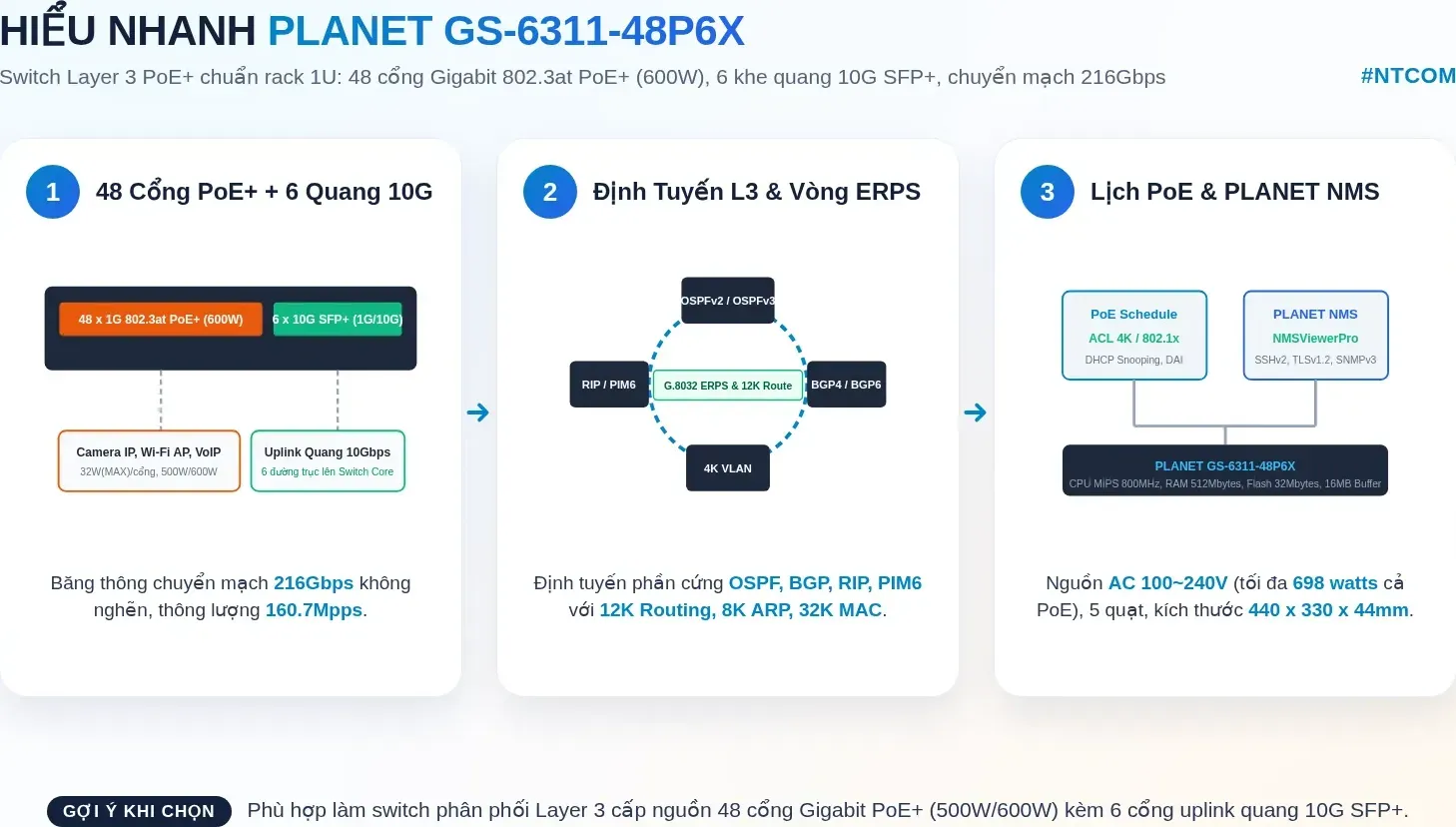

• 48 cổng Gigabit 802.3at PoE+ và 6 khe quang 10G SFP+: trang bị 48 cổng 10/100/1000 RJ45 cấp nguồn IEEE 802.3at PoE+ PSE kiểu End-span tối đa 32W(MAX) mỗi cổng (ngân sách PoE 500W ở 110V AC, 600W ở 220V AC) và 6 khe cắm quang 10GBASE-SR/LR SFP+ hỗ trợ cả module quang 10G và 1G (1000BASE-SX/LX/BX SFP).
• Hiệu năng chuyển mạch 216Gbps không nghẽn: kiến trúc Store-and-forward đạt thông lượng chuyển tiếp 160.7Mpps, bảng địa chỉ MAC 32K mục tự động học, bộ đệm dữ liệu dùng chung 16MB và khung Jumbo Frame 12KBytes.
• Định tuyến phần cứng Layer 3 IPv4 và IPv6: hỗ trợ định tuyến phần cứng với bảng định tuyến 12K mục, bảng ARP 8K mục và tối đa 1024 giao diện IP; tích hợp định tuyến tĩnh, RIPv1/v2, RIPng, OSPFv2, OSPFv3, BGP4, BGP6 (BGP4+) và PIM6.
• Quản lý nguồn PoE thông minh và tiết kiệm điện: tự động nhận diện thiết bị thụ hưởng (PD), bảo vệ mạch chống nhiễu nguồn giữa các cổng, cấp nguồn xa tới 100 meters, kiểm soát tổng ngân sách PoE, bật/tắt và giới hạn công suất từng cổng, phân quyền ưu tiên cấp nguồn và lập lịch bật/tắt PoE (PoE schedule).
• Mạng vòng dự phòng ITU-T G.8032 ERPS và bảo mật đa lớp: hỗ trợ giao thức mạng vòng ITU-T G.8032 ERPS Ring (phục hồi dưới 15ms trong mô hình mạng vòng đơn giản) cùng STP/RSTP/MSTP, gộp kênh IEEE 802.3ad LACP 64 nhóm (8 cổng mỗi nhóm), ACL (bảng ACL Table 4K ở mục chuyển mạch, hỗ trợ tới 2K mục ở mục bảo mật), IEEE 802.1x, TACACS+, RADIUS, DHCP Snooping, ARP inspection và IP Source Guard.
• Quản trị linh hoạt kèm PLANET NMS và NMSViewerPro: hỗ trợ quản lý qua Console, Telnet, Web, SNMP v1/v2c/v3, truy cập bảo mật SSHv2, TLSv1.2, giám sát quang số DDM, sFlow và quản lý tập trung qua nền tảng PLANET NMS (kết nối đại lý NMS-500/NMS-1000V).

Bảng tóm tắt thông số cấu hình chính của PLANET GS-6311-48P6X:

Liên hệ: 0986 397 886

Phần cứng và cổng kết nối

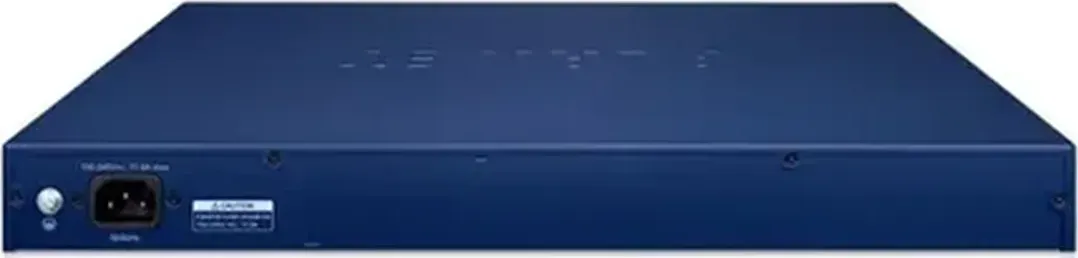

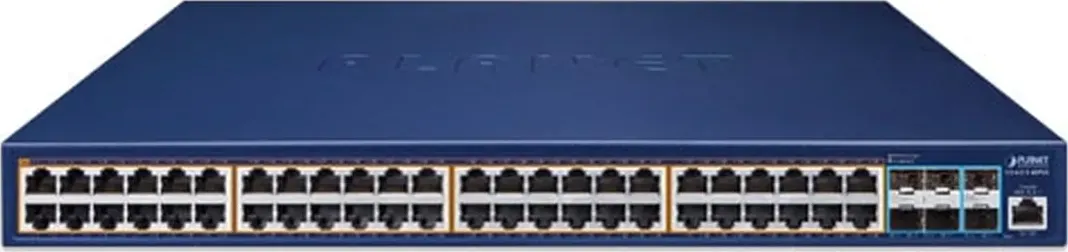

PLANET GS-6311-48P6X sở hữu khung vỏ kim loại chuẩn gắn tủ rack 1U kích thước 440 x 330 x 44mm tích hợp 5 quạt tản nhiệt. Mặt trước bố trí toàn bộ 48 cổng mạng RJ45 PoE+, 6 khe quang SFP+, cổng Console, nút Reset và hệ thống đèn LED, trong khi ngõ cắm nguồn AC và vít tiếp địa đặt ở mặt sau.

Liên hệ: 0986 397 886

Cấu hình cổng

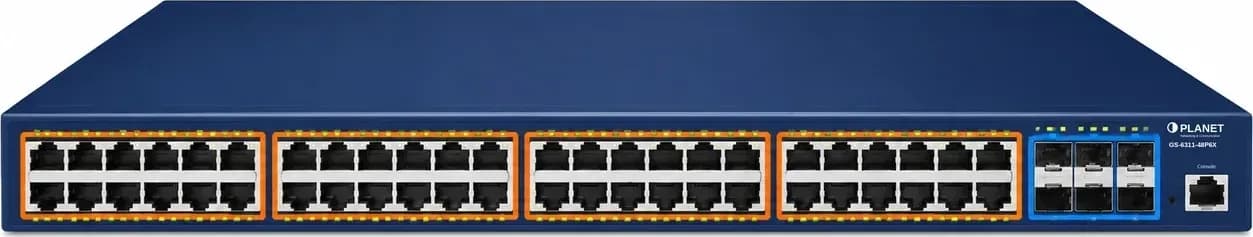

• 48 cổng đồng 10/100/1000 RJ45 PoE+: bố trí thành 4 cụm khung viền cam (mỗi cụm 12 cổng 6 cột x 2 hàng, tổng 24 cột x 2 hàng từ cổng 1 đến 48) ở khu vực bên trái và giữa mặt trước; hỗ trợ cấp nguồn IEEE 802.3at PoE+ PSE kiểu End-span trên chân 1/2(+), 3/6(-) với công suất tối đa 32W(MAX) mỗi cổng, đồng thời hỗ trợ điều khiển luồng IEEE 802.3x pause frame (full duplex) và Back pressure (half duplex).
• 6 khe cắm quang 10G SFP+: bố trí thành cụm 3 cột x 2 hàng (viền xanh dương, cổng 49 đến 54) nằm ngay bên phải khối 48 cổng RJ45, hỗ trợ giao diện 10GBASE-SR/LR SFP+ và tương thích ngược với module quang 1000BASE-SX/LX/BX SFP kèm tính năng giám sát quang số DDM.
• Cổng điều khiển Console: 1 cổng nối tiếp RJ45-to-RS232 (9600, 8, N, 1) đặt ở góc phải dưới mặt trước (ngay dưới logo PLANET và mã GS-6311-48P6X), phục vụ cấu hình dòng lệnh CLI trực tiếp tại tủ rack.
• Hệ thống đèn LED và nút Reset: trang bị đèn báo hệ thống PWR (Green), SYS (Green) và đèn trạng thái trên từng cổng gồm LNK/ACT (Green) và PoE-in-Use (Amber), đi kèm nút nhấn Reset đặt cạnh cổng Console.
• Vi xử lý và bộ nhớ trong: trang bị bộ xử lý MIPS 800MHz, bộ nhớ RAM 512Mbytes, bộ nhớ Flash 32Mbytes và bộ đệm dữ liệu dùng chung 16MB.

Đặc tính cơ khí và nguồn điện

• Nguồn điện xoay chiều và ngân sách PoE: sử dụng ngõ vào nguồn AC 100~240V, 50/60Hz bố trí ở mặt sau kèm vít tiếp địa; cung cấp tổng ngân sách nguồn PoE tối đa 500W ở điện áp 110V AC và 600W ở điện áp 220V AC.
• Công suất tiêu thụ và tản nhiệt: mức tiêu thụ điện năng tối đa 39.9 watts/136BTU khi chỉ chạy hệ thống (System) và 698 watts/2380BTU khi hoạt động toàn tải kèm PoE (System+PoE); tích hợp 5 quạt làm mát giúp duy trì nhiệt độ ổn định khi cấp nguồn mật độ cao.
• Kích thước và khối lượng: kích thước thân máy 440 x 330 x 44mm, khối lượng 5368g, phù hợp lắp đặt trong tủ rack 19 inch tiêu chuẩn.
• Môi trường vận hành và chứng nhận: hoạt động ở dải nhiệt độ 0 ~ 50 degrees C, độ ẩm 5 ~ 90% (không ngưng tụ); nhiệt độ lưu kho -10 ~ 70 degrees C, độ ẩm 5 ~ 90% (không ngưng tụ); đạt chứng nhận hợp quy FCC Part 15 Class A và CE.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Với mật độ 48 cổng Gigabit PoE+ tổng ngân sách tới 600W, 6 cổng quang 10G SFP+ và định tuyến phần cứng Layer 3 IPv4/IPv6, PLANET GS-6311-48P6X đáp ứng hiệu quả nhiều kịch bản triển khai mạng:

Cấp nguồn PoE+ mật độ cao cho camera IP, Wi-Fi AP và điện thoại VoIP

Trong hệ thống giám sát an ninh, văn phòng lớn hoặc tòa nhà thông minh, 48 cổng IEEE 802.3at PoE+ cấp nguồn tới 32W(MAX) mỗi cổng qua một sợi cáp mạng duy nhất ở khoảng cách tới 100 meters cho các dòng camera IP hồng ngoại, camera PTZ, speed dome, bộ phát Wi-Fi và điện thoại IP. Tính năng lập lịch PoE (PoE schedule) giúp tự động tắt nguồn các thiết bị ngoài giờ làm việc để tiết kiệm điện năng.

Switch phân phối Layer 3 định tuyến liên VLAN kèm 6 đường trục 10Gbps

Thiết bị quản lý tới 4K nhóm VLAN (802.1Q, Q-in-Q 802.1ad, Private VLAN Edge, Protocol-based, MAC-based và IP subnet VLAN) và thực hiện định tuyến phần cứng giữa tối đa 1024 giao diện IP với bảng định tuyến 12K mục (Static route, RIPv1/v2, RIPng, OSPFv2, OSPFv3, BGP4, BGP6). Sáu khe cắm quang 10G SFP+ kết nối tốc độ cao về switch lõi hoặc cụm máy chủ thông qua cáp quang đơn mốt hoặc đa mốt.

Hạ tầng truyền tải VoIP, luồng video và mạng vòng dự phòng ERPS

Thiết bị hỗ trợ IGMP v1/v2/v3 snooping, IGMP Querier, MLD v1/v2 snooping, Multicast VLAN Register (MVR) tới 1024 nhóm cùng định tuyến multicast PIM6 và IGMP Proxy, kết hợp giao thức mạng vòng ITU-T G.8032 ERPS Ring giúp khôi phục kết nối nhanh khi đứt cáp và bảo đảm truyền tải mượt mà cho dịch vụ thoại, hội nghị truyền hình và luồng video giám sát.

Bảo mật và quản trị mạng

PLANET GS-6311-48P6X tích hợp đầy đủ các công cụ kiểm soát lưu lượng Layer 2 đến Layer 4, bảo mật truy cập ở biên mạng và quản lý tập trung:

Bảo mật truy cập và phòng chống tấn công

• Kiểm soát truy cập ACL: hỗ trợ Standard và Expanded ACL dựa trên địa chỉ IP, địa chỉ MAC, thông tin lớp L2/L3/L4, IPv6 ACL và ACL theo thời gian (Time-based ACL).
• Bảo vệ cổng và chống giả mạo ARP/IP: hỗ trợ cô lập cổng (Port isolation), gắn kết IP + MAC + port binding, DHCP Snooping, DHCP Option 82/43/60/61/67, Dynamic ARP Inspection, IP Source Guard, chống tấn công DoS/TCP và kiểm soát bão gói tin broadcast, multicast, unknown unicast.
• Xác thực người dùng và quản trị: hỗ trợ kiểm soát truy cập cổng IEEE 802.1x, xác thực AAA qua TACACS+ và RADIUS trên cả IPv4/IPv6, phân quyền dòng lệnh theo cấp độ người dùng và hỗ trợ IPv6 IPSec.

Chất lượng dịch vụ QoS và quản trị hệ thống

• QoS 8 hàng đợi ưu tiên: trang bị 8 hàng đợi ưu tiên trên tất cả các cổng, lập lịch Strict Priority và Weighted Round Robin (WRR); phân loại lưu lượng theo IEEE 802.1p CoS/ToS, IPv4/IPv6 DSCP và kiểm soát băng thông hai chiều TX/RX/Both trên từng cổng.
• Đa dạng giao diện quản trị bảo mật: hỗ trợ cấu hình qua Console, Telnet (cú pháp lệnh thân thiện kiểu Cisco), trình duyệt Web, SNMP v1/v2c/v3 trên cả IPv4 và IPv6; mã hóa phiên quản trị bằng SSHv2, TLSv1.2 và SNMPv3.
• Giám sát tập trung và chẩn đoán sự cố: tích hợp RMON 4 nhóm (1, 2, 3, 9), sFlow, LLDP/LLDP-MED, ULDP, ULPP, ULSM, phát hiện vòng lặp cổng (Port loopback detect), Syslog IPv4/IPv6, công cụ PLANET Smart Discovery Utility, hệ thống quản trị tập trung PLANET NMS và ứng dụng di động PLANET NMSViewerPro.

Lưu ý khi lựa chọn

• Đặc điểm riêng của mã GS-6311-48P6X trong dòng GS-6311: datasheet dòng GS-6311 series dùng chung cho 7 model. Mã GS-6311-48P6X là phiên bản 48 cổng Gigabit IEEE 802.3at PoE+ PSE kèm 6 cổng 10G SFP+, tổng ngân sách PoE đạt 500W ở lưới điện 110V AC và 600W ở lưới điện 220V AC. Thiết bị không có cổng 802.3bt PoE++ 90W (hàng chuẩn IEEE 802.3bt trong mục Standards Compliance trang 14 là thông tin in chung của dòng, chỉ áp dụng cho mã GS-6311-24HP4X), không có màn hình Smart LCD (chỉ có trên mã GS-6311-24P4XV) và không có nguồn dự phòng DC 36~72V (chỉ có trên mã GS-6311-16S8C4XR).
• Lưu ý thông số trong datasheet: trong bảng Specifications của GS-6311-48P6X (trang 11 đến trang 13), mục Switching Specifications ghi "ACL Table: 4K", trong khi mục Security Functions ghi "Access Control List: ... Up to 2K entries"; ngoài ra phần giới thiệu chung ở trang 2 ghi câu chung cho dòng là "wire-speed throughput as high as up to 120Gbps", còn thông số kỹ thuật chính thức của riêng GS-6311-48P6X ở trang 11 là Switch Fabric 216Gbps/non-blocking và Switch Throughput 160.7Mpps.
• Pháp lý, mật mã và môi trường lắp đặt: GS-6311-48P6X là thiết bị chuyển mạch có dây thuần túy, không tích hợp thu phát sóng vô tuyến, làm việc trong môi trường phòng máy 0 ~ 50 degrees C (FCC Part 15 Class A, CE) với 5 quạt tản nhiệt tích hợp. Thiết bị có các tính năng bảo mật và quản trị mã hóa (SSHv2, TLSv1.2, SNMPv3, IPv6 IPSec), cần đối chiếu quy định hiện hành về sản phẩm mật mã dân sự khi nhập khẩu và triển khai.
• Bản quyền phần mềm và hiệu năng thực tế: các tính năng chuyển mạch Layer 2 và định tuyến Layer 3 nêu trong bảng thông số được tích hợp sẵn theo máy; nền tảng PLANET NMS và ứng dụng NMSViewerPro là giải pháp quản trị riêng của hãng. Các số liệu băng thông, thông lượng và công suất PoE là mức tối đa theo công bố của nhà sản xuất; chi tiết đối chiếu tại tab Thông số kỹ thuật, tab Đặt hàng và licensing và tab Tài liệu kỹ thuật.

PLANET, PLANET Networking & Communication, PLANET NMS, NMSViewerPro là thương hiệu của PLANET Technology Corporation. Các tên thương hiệu khác thuộc chủ sở hữu tương ứng.

Nội dung trên trang mang tính tham khảo kỹ thuật; quý khách vui lòng liên hệ đội ngũ tư vấn NTCOM để được hỗ trợ giải pháp và cấu hình phù hợp nhất cho hệ thống mạng của đơn vị.
