PLANET GS-6311-24T4X switch Layer 3 24 cổng Gigabit 4 khe 10G SFP+

PLANET GS-6311-24T4X là thiết bị chuyển mạch quản trị Layer 3 (L3 24-Port 10/100/1000T + 4-Port 10G SFP+ Managed Ethernet Switch) chuẩn gắn tủ rack 1U thuộc dòng GS-6311 series của thương hiệu PLANET Technology. Thiết bị tích hợp 24 cổng đồng 10/100/1000BASE-T RJ45 cùng 4 khe cắm quang 10GBASE-SR/LR SFP+ (tương thích ngược module quang 1000BASE-SX/LX/BX SFP), cung cấp băng thông chuyển mạch 128Gbps không nghẽn và thông lượng 95.23Mpps. Sản phẩm đáp ứng nhu cầu kết nối máy chủ, định tuyến liên VLAN phần cứng IPv4/IPv6 (RIP, OSPF, BGP) và truyền tải đường trục 10Gbps tại doanh nghiệp, tòa nhà, trường học, chi nhánh và nhà cung cấp dịch vụ.

Liên hệ: 0986 397 886

Tổng quan

Theo tài liệu kỹ thuật chính hãng từ nhà sản xuất PLANET Technology, switch Layer 3 PLANET GS-6311-24T4X kết hợp mật độ cổng truy cập Gigabit với 4 giao diện quang uplink 10Gbps và kiến trúc định tuyến phần cứng Layer 3 IPv4/IPv6. Thiết bị hỗ trợ quản trị tập trung qua hệ thống PLANET NMS và ứng dụng di động NMSViewerPro, giúp quản trị viên giám sát lưu lượng thời gian thực, phân tách mạng linh hoạt và bảo đảm an toàn dữ liệu cho các dịch vụ VoIP, truyền hình trực tuyến và multicast.

Liên hệ: 0986 397 886

Điểm nổi bật

• 24 cổng Gigabit RJ45 và 4 khe quang 10G SFP+: trang bị 24 cổng 10/100/1000 RJ45 kết nối thiết bị đầu cuối và 4 khe cắm quang 10GBASE-SR/LR SFP+ hỗ trợ cả module quang 10G và 1G (1000BASE-SX/LX/BX SFP) cho đường trục cự ly xa.
• Hiệu năng chuyển mạch 128Gbps không nghẽn: kiến trúc Store-and-forward đạt thông lượng chuyển tiếp 95.23Mpps, bảng địa chỉ MAC 16K mục tự động học, bộ đệm dữ liệu dùng chung 12MB và khung Jumbo Frame 12KBytes.
• Định tuyến phần cứng Layer 3 IPv4 và IPv6: hỗ trợ định tuyến phần cứng với bảng định tuyến 6K mục, bảng ARP 8K mục và tối đa 1024 giao diện IP; tích hợp định tuyến tĩnh, RIPv1/v2, RIPng, OSPFv2, OSPFv3, BGP4, BGP6 (BGP4+) và PIM6.
• Mạng vòng dự phòng ITU-T G.8032 ERPS và gộp kênh LACP: hỗ trợ giao thức mạng vòng ITU-T G.8032 ERPS Ring cùng STP/RSTP/MSTP (IEEE 802.1D/1w/1s) và gộp liên kết IEEE 802.3ad LACP tối đa 64 nhóm (8 cổng mỗi nhóm).
• Bảo mật truy cập đa lớp và ACL 2K mục: hỗ trợ danh sách kiểm soát truy cập ACL tiêu chuẩn và mở rộng tới 2K mục (theo IP, MAC, L2/L3/L4, Time-based), IEEE 802.1x, TACACS+, RADIUS, DHCP Snooping, ARP inspection và IP Source Guard.
• Quản trị linh hoạt kèm PLANET NMS và NMSViewerPro: hỗ trợ quản lý qua Console, Telnet, Web, SNMP v1/v2c/v3, truy cập bảo mật SSHv2, TLSv1.2, giám sát quang số DDM, sFlow và quản lý tập trung qua nền tảng PLANET NMS.

Bảng tóm tắt thông số cấu hình chính của PLANET GS-6311-24T4X:

Liên hệ: 0986 397 886

Phần cứng và cổng kết nối

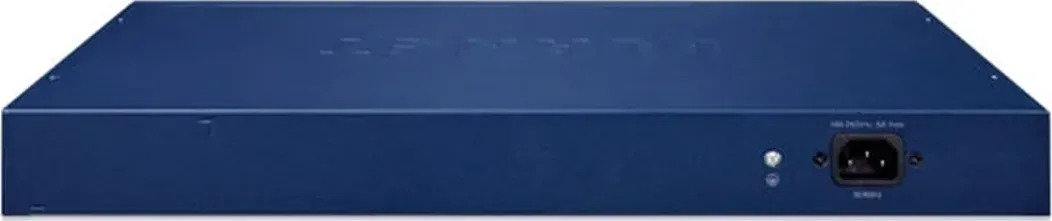

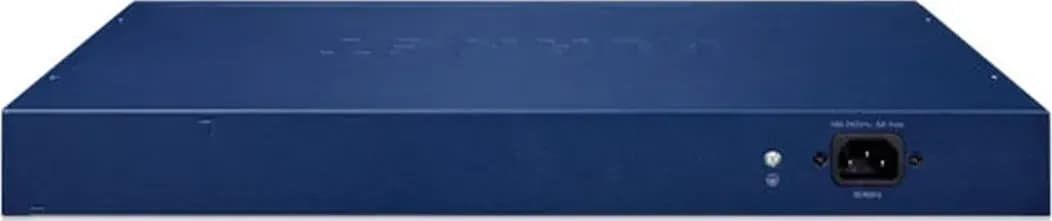

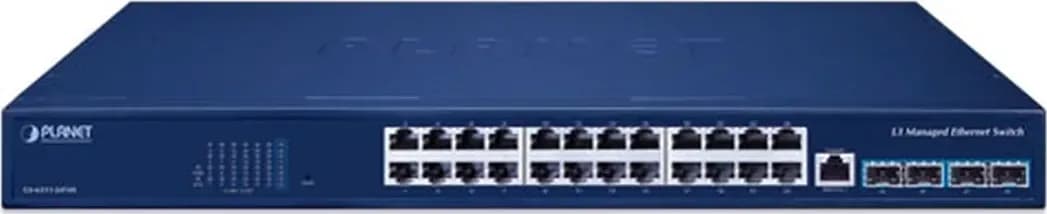

PLANET GS-6311-24T4X sở hữu khung vỏ kim loại chuẩn 1U kích thước 440 x 207 x 44mm gọn gàng, bố trí toàn bộ cổng mạng RJ45, khe quang SFP+, cổng Console, nút Reset và cụm đèn LED ở mặt trước, trong khi ngõ cắm nguồn AC và vít tiếp địa đặt ở mặt sau.

Liên hệ: 0986 397 886

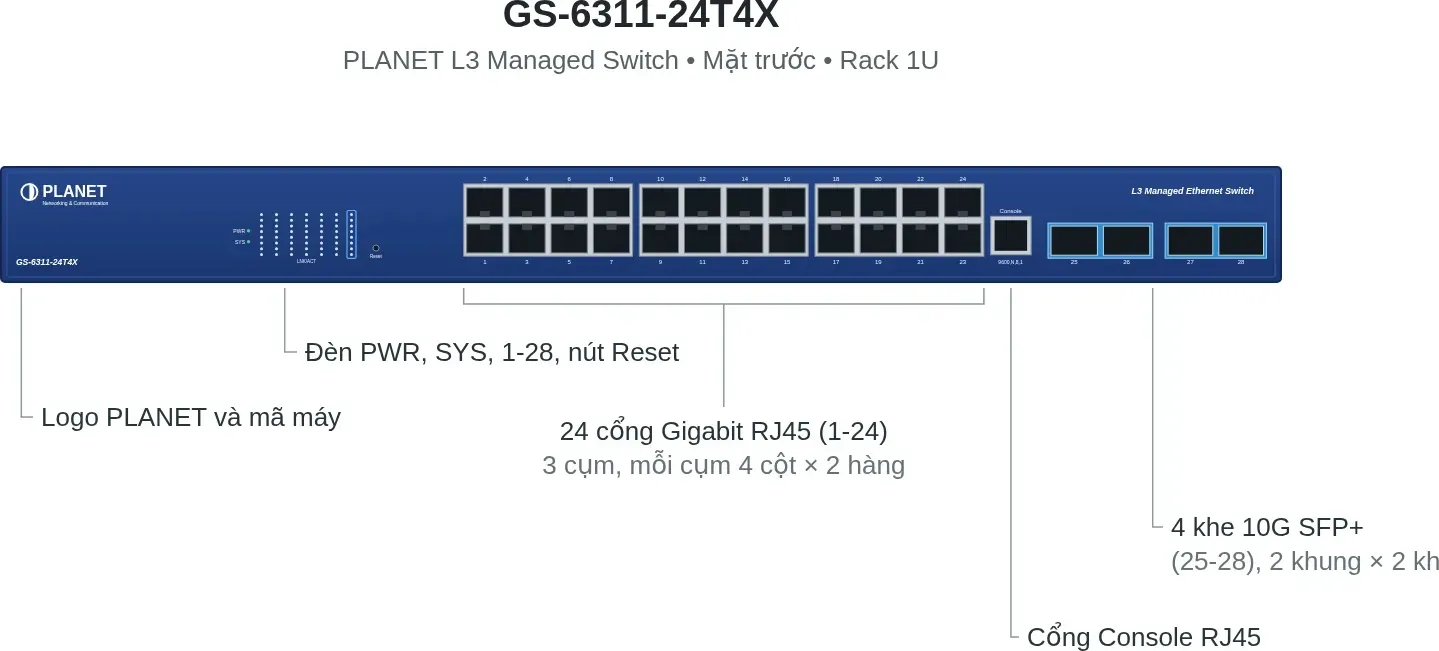

Cấu hình cổng

• 24 cổng đồng 10/100/1000 RJ45: bố trí thành 3 cụm 8 cổng (tổng 12 cột x 2 hàng, đánh số từ 1 đến 24) ở khu vực giữa mặt trước, hỗ trợ tự động đàm phán tốc độ và điều khiển luồng IEEE 802.3x pause frame (full-duplex) hoặc Back pressure (half-duplex).
• 4 khe cắm quang 10G SFP+: bố trí thành 1 hàng ngang 4 khe (đánh số từ 25 đến 28) ở phía phải mặt trước, hỗ trợ chuẩn 10GBASE-SR/LR SFP+ và tương thích ngược với module quang 1000BASE-SX/LX/BX SFP kèm tính năng giám sát quang số DDM.
• Cổng điều khiển Console: 1 cổng nối tiếp RJ45-to-RS232 (9600, 8, N, 1) đặt giữa khối cổng RJ45 và cụm khe SFP+, phục vụ cấu hình dòng lệnh CLI trực tiếp tại tủ rack.
• Hệ thống đèn LED và nút Reset: cụm đèn báo trạng thái hệ thống PWR (Green), SYS (Green) và đèn trạng thái cổng LNK/ACT (Green) nằm ở phía trái mặt trước, đi kèm nút nhấn Reset ở ngay bên phải cụm đèn.
• Vi xử lý và bộ nhớ trong: trang bị bộ xử lý MIPS 800MHz, bộ nhớ RAM 512Mbytes, bộ nhớ Flash 32Mbytes và bộ đệm dữ liệu dùng chung 12MB.

Đặc tính cơ khí và nguồn điện

• Nguồn điện xoay chiều tích hợp: sử dụng ngõ vào nguồn AC 100~240V, 50/60Hz bố trí ở mặt sau kèm cọc nối đất an toàn.
• Công suất tiêu thụ điện: mức tiêu thụ năng lượng tối đa 23.2 watts/79.11 BTU, vận hành tiết kiệm điện năng cho tủ mạng doanh nghiệp.
• Kích thước và khối lượng: kích thước thân máy 440 x 207 x 44mm, khối lượng 2742g, thuận tiện lắp đặt vào tủ rack tiêu chuẩn.
• Môi trường vận hành và chứng nhận: hoạt động ở dải nhiệt độ 0 ~ 50 degrees C, độ ẩm 5 ~ 90% (không ngưng tụ); nhiệt độ lưu kho -10 ~ 70 degrees C, độ ẩm 5 ~ 90% (không ngưng tụ); đạt chứng nhận hợp quy FCC Part 15 Class A và CE.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Với sự kết hợp giữa 24 cổng truy cập Gigabit, 4 cổng quang 10G SFP+ và định tuyến phần cứng Layer 3 IPv4/IPv6, PLANET GS-6311-24T4X đáp ứng hiệu quả nhiều mô hình mạng:

Switch phân phối định tuyến liên VLAN kèm uplink 10Gbps

Trong mạng doanh nghiệp, trường học hoặc tòa nhà nhiều phòng ban, GS-6311-24T4X quản lý tới 4K nhóm VLAN (802.1Q, Q-in-Q 802.1ad, Private VLAN Edge, Protocol-based, MAC-based và IP subnet VLAN) và thực hiện định tuyến phần cứng giữa tối đa 1024 giao diện IP với bảng định tuyến 6K mục. Bốn cổng 10G SFP+ kết nối tốc độ cao về switch lõi hoặc cụm máy chủ thông qua cáp quang đơn mốt hoặc đa mốt.

Kết nối cụm máy chủ hiệu năng cao và lưu trữ mạng

Nhờ băng thông chuyển mạch 128Gbps không nghẽn, bộ đệm 12MB, khung Jumbo Frame 12KBytes và khả năng gộp liên kết LACP 64 nhóm (tối đa 8 cổng mỗi nhóm), thiết bị cung cấp đường truyền ổn định từ các máy chủ ứng dụng, máy chủ lưu trữ NAS/SAN ra toàn mạng nội bộ mà không gây nghẽn cổ chai.

Hạ tầng truyền tải VoIP, luồng video và mạng vòng Metro Ethernet

Thiết bị hỗ trợ IGMP v1/v2/v3 snooping, IGMP Querier, MLD v1/v2 snooping, Multicast VLAN Register (MVR) tới 1024 nhóm cùng định tuyến multicast PIM6 và IGMP Proxy, kết hợp giao thức mạng vòng ITU-T G.8032 ERPS Ring giúp duy trì dịch vụ thoại, hội nghị truyền hình và giám sát an ninh ổn định.

Bảo mật và quản trị mạng

PLANET GS-6311-24T4X cung cấp bộ tính năng kiểm soát chất lượng dịch vụ, bảo mật truy cập và giám sát mạng toàn diện:

Bảo mật truy cập và phòng chống tấn công

• Kiểm soát truy cập ACL 2K mục: hỗ trợ Standard và Expanded ACL dựa trên địa chỉ IP, địa chỉ MAC, thông tin lớp L2/L3/L4, IPv6 ACL và ACL theo thời gian (Time-based ACL) với quy mô tới 2K mục.
• Bảo vệ cổng và chống giả mạo ARP/IP: hỗ trợ cô lập cổng (Port isolation), gắn kết IP + MAC + port binding, DHCP Snooping, DHCP Option 82/43/60/61/67, Dynamic ARP Inspection, IP Source Guard, chống tấn công DoS/TCP và kiểm soát bão gói tin broadcast, multicast, unknown unicast.
• Xác thực người dùng và quản trị: hỗ trợ kiểm soát truy cập cổng IEEE 802.1x, xác thực AAA qua TACACS+ và RADIUS trên cả IPv4/IPv6, phân quyền dòng lệnh theo cấp độ người dùng và hỗ trợ IPv6 IPSec.

Chất lượng dịch vụ QoS và quản trị hệ thống

• QoS 8 hàng đợi ưu tiên: trang bị 8 hàng đợi ưu tiên trên tất cả các cổng, lập lịch Strict Priority và Weighted Round Robin (WRR); phân loại lưu lượng theo IEEE 802.1p CoS/ToS, IPv4/IPv6 DSCP và kiểm soát băng thông hai chiều TX/RX/Both trên từng cổng.
• Đa dạng giao diện quản trị bảo mật: hỗ trợ cấu hình qua Console, Telnet, trình duyệt Web, SNMP v1/v2c/v3 trên cả IPv4 và IPv6; mã hóa phiên quản trị bằng SSHv2, TLSv1.2 và SNMPv3.
• Giám sát tập trung và chẩn đoán sự cố: tích hợp RMON 4 nhóm (1, 2, 3, 9), sFlow, LLDP/LLDP-MED, ULDP, ULPP, ULSM, phát hiện vòng lặp cổng (Port loopback detect), Syslog IPv4/IPv6, công cụ PLANET Smart Discovery Utility, hệ thống quản trị tập trung PLANET NMS và ứng dụng di động PLANET NMSViewerPro.

Lưu ý khi lựa chọn

• Model thuần dữ liệu, không cấp nguồn PoE và không có nguồn DC: datasheet dòng GS-6311 series dùng chung cho 7 model (gồm 3 model không PoE và 4 model có PoE). Mã GS-6311-24T4X là phiên bản 24 cổng Gigabit RJ45 thuần dữ liệu kèm 4 cổng 10G SFP+ và 1 nguồn AC 100~240V, 50/60Hz; thiết bị không cấp nguồn PoE (hàng chuẩn IEEE 802.3af/at/bt trong mục Standards Compliance trang 8 là thông tin in chung của dòng GS-6311, chỉ áp dụng trên các mã PoE như GS-6311-24HP4X, GS-6311-24P4XV, GS-6311-24PL4X, GS-6311-48P6X), không có nguồn dự phòng DC 36~72V như mã GS-6311-16S8C4XR và không có màn hình Smart LCD như mã GS-6311-24P4XV.
• Tương thích module quang SFP/SFP+: 4 khe cắm 10G SFP+ trên GS-6311-24T4X hỗ trợ module 10GBASE-SR/LR/BX SFP+ (dòng MTB) và tương thích ngược với module 1000BASE-SX/LX/BX SFP (dòng MGB). Module quang không đi kèm sẵn theo switch và cần đặt riêng theo cự ly cáp quang thực tế.
• Pháp lý, mật mã và môi trường lắp đặt: GS-6311-24T4X là thiết bị chuyển mạch có dây thuần túy, không tích hợp thu phát sóng vô tuyến, làm việc trong môi trường phòng máy 0 ~ 50 degrees C (FCC Part 15 Class A, CE). Thiết bị có các tính năng bảo mật và quản trị mã hóa (SSHv2, TLSv1.2, SNMPv3, IPv6 IPSec), cần đối chiếu quy định hiện hành về sản phẩm mật mã dân sự khi nhập khẩu và triển khai.
• Bản quyền phần mềm và hiệu năng thực tế: các tính năng chuyển mạch Layer 2 và định tuyến Layer 3 nêu trong bảng thông số được tích hợp sẵn theo máy; nền tảng PLANET NMS và ứng dụng NMSViewerPro là giải pháp quản trị riêng của hãng. Các số liệu băng thông và thông lượng là mức tối đa theo công bố của nhà sản xuất; chi tiết đối chiếu tại tab Thông số kỹ thuật, tab Đặt hàng và licensing và tab Tài liệu kỹ thuật.

PLANET, PLANET Networking & Communication, PLANET NMS, NMSViewerPro là thương hiệu của PLANET Technology Corporation. Các tên thương hiệu khác thuộc chủ sở hữu tương ứng.

Nội dung trên trang mang tính tham khảo kỹ thuật; quý khách vui lòng liên hệ đội ngũ tư vấn NTCOM để được hỗ trợ giải pháp và cấu hình phù hợp nhất cho hệ thống mạng của đơn vị.
