Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD

Chọn module quang SFP chỉ cần trả lời đúng ba câu hỏi: tốc độ cổng (1G hay 10G), loại sợi đang có (đa mode hay đơn mode) và cự ly cần kéo. Bài này tổng hợp các mã Cisco hay gặp nhất trong dự án trạm biến áp và nhà máy (GLC-TE, MGBSX1, GLC-SX-MMD, GLC-LH-SMD, GLC-EX-SMD, GLC-ZX-SMD, SFP-10G-LR, SFP-10G-ER, SFP-10G-ZR) kèm thông số lấy từ datasheet chính hãng, để kỹ sư và bộ phận mua hàng chọn đúng mã ngay từ đầu.

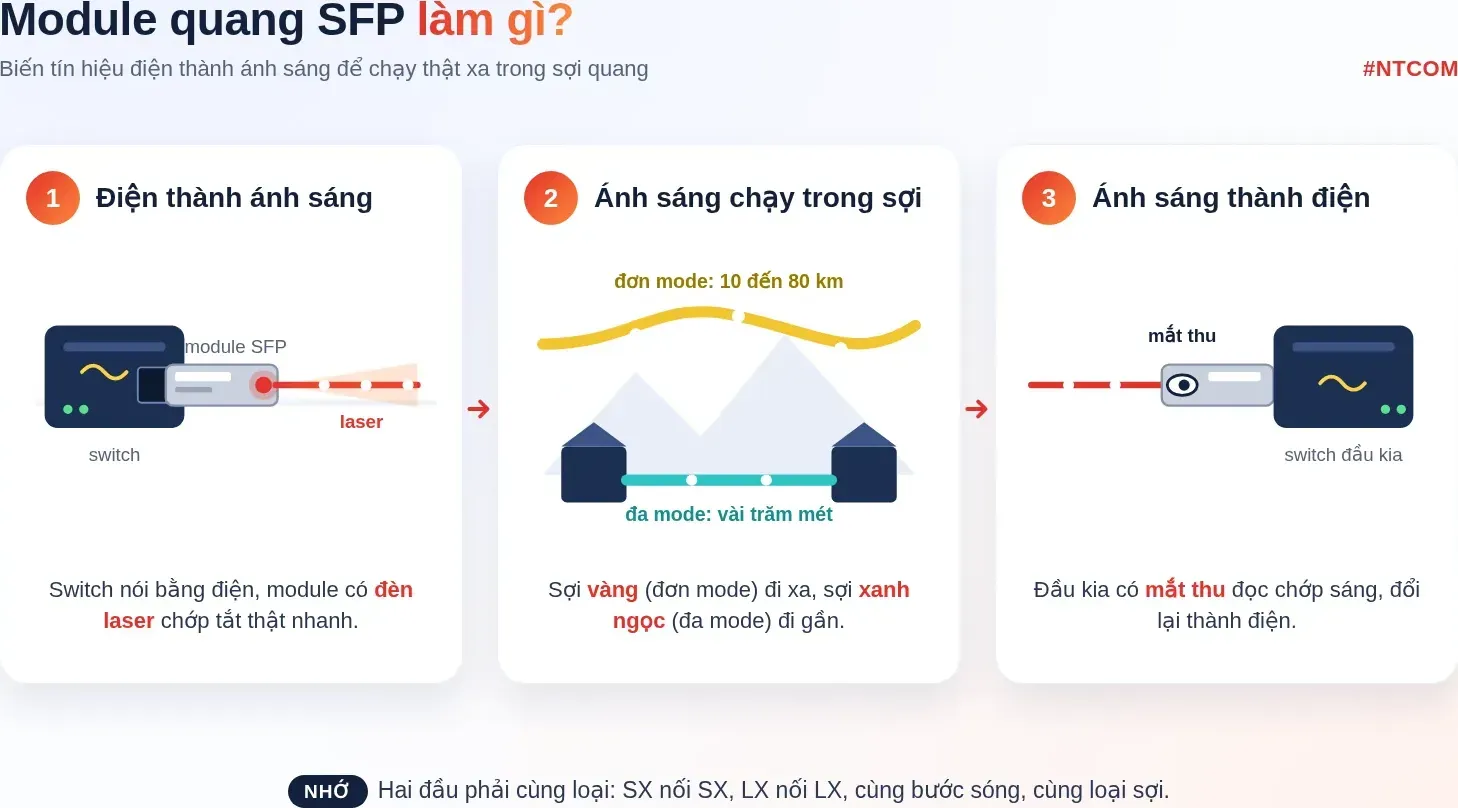

Hiểu nhanh bằng hình

Bảng chọn nhanh các module hay dùng trong dự án

Số liệu theo Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (cập nhật 09/10/2026), Cisco 10GBASE SFP+ Modules Data Sheet (cập nhật 06/10/2026) và Cisco MGE SFP Modules Small Business Data Sheet (MGBSX1). Các module quang trên dùng đầu nối LC.

Bên trong một module quang SFP

Module gồm bo mạch có chân cắm mạ vàng cắm vào lồng SFP của switch, mạch điều khiển laser và mạch khuếch đại thu, cùng hai ống quang: TOSA (phát, chứa laser) và ROSA (thu, chứa photodiode) nằm sau ổ cắm LC đôi. Bước sóng của laser và độ nhạy của bộ thu quyết định module chạy được bao xa.

Bước 1: xác định tốc độ cổng, 1G hay 10G

Module phải khớp tốc độ với cổng trên switch, router hoặc firewall. Cổng SFP dùng module 1G (mã bắt đầu bằng GLC-), cổng SFP+ dùng module 10G (mã SFP-10G-). Nhiều cổng SFP+ nhận được cả module 1G, nhưng điều này phụ thuộc từng dòng thiết bị, nên luôn kiểm tra trong datasheet hoặc danh sách tương thích của thiết bị.

Cần cổng đồng trên khe SFP (ví dụ nối camera, máy tính ngay trong tủ) thì dùng GLC-TE: module 1000BASE-T đầu RJ-45, chạy cáp Cat5 trở lên tới 100 m, tự thương lượng 10/100/1000.

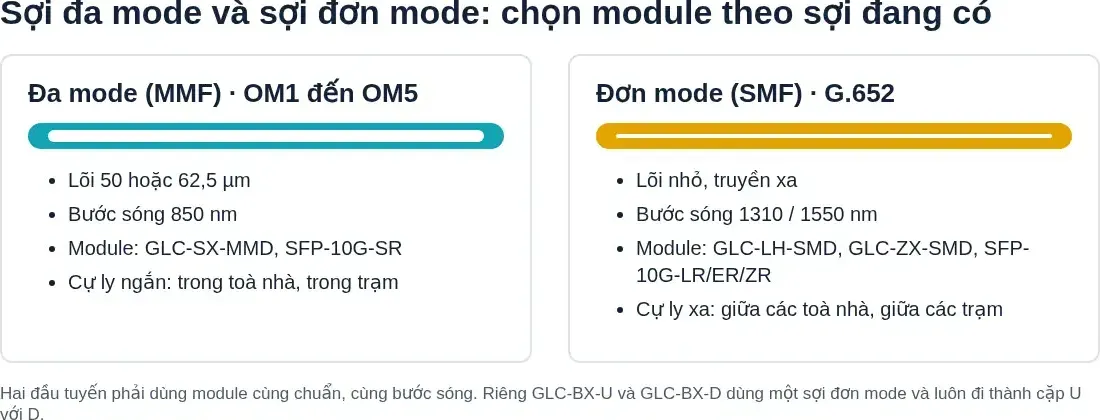

Bước 2: xác định sợi quang đang có, đa mode hay đơn mode

• Sợi đa mode (MMF): lõi 50 hoặc 62,5 µm, chia theo cấp OM1 đến OM5, dùng module bước sóng 850 nm như GLC-SX-MMD, MGBSX1. Phù hợp tuyến ngắn trong toà nhà, trong phòng máy, trong nhà điều khiển của trạm.
• Sợi đơn mode (SMF, chuẩn G.652): lõi nhỏ, truyền xa, dùng module 1310 nm hoặc 1550 nm như GLC-LH-SMD, GLC-EX-SMD, GLC-ZX-SMD, SFP-10G-LR, SFP-10G-ER, SFP-10G-ZR. Phù hợp tuyến nối giữa các toà nhà, giữa các trạm, cáp quang đi theo đường dây.

Thực tế công trình thường phân biệt nhanh qua màu vỏ dây nhảy: dây đa mode OM3, OM4 hay có màu xanh ngọc, dây đơn mode hay có màu vàng. Màu vỏ chỉ để tham khảo; nên đối chiếu thông số ghi trên cáp hoặc trong hồ sơ hoàn công.

Bước 3: chọn theo cự ly

Trong tủ, trong phòng: GLC-TE, MGBSX1, GLC-SX-MMD

GLC-TE cho cáp đồng tới 100 m. Với sợi đa mode, GLC-SX-MMD chạy tới 550 m trên OM2 và 1.000 m trên OM3, OM4. MGBSX1 cũng là 1000BASE-SX, cự ly tới 500 m, nhưng thuộc dòng Cisco Small Business: datasheet chỉ liệt kê tương thích với switch dòng 110, 220, 250, 350, 350X và 550X, và dải nhiệt độ 0 đến 70°C. Vì vậy MGBSX1 hợp với switch văn phòng; switch công nghiệp và switch Catalyst nên dùng GLC-SX-MMD.

Tới 10 km: GLC-LH-SMD, SFP-10G-LR

GLC-LH-SMD (1G) và SFP-10G-LR (10G) đều đạt 10 km trên sợi đơn mode. GLC-LH-SMD còn chạy được trên sợi đa mode tới 550 m, nhưng datasheet yêu cầu dùng dây nhảy mode-conditioning trong trường hợp này, bất kể chiều dài tuyến.

Tới 40 km: GLC-EX-SMD, SFP-10G-ER

GLC-EX-SMD (1G, 1310 nm) đạt 40 km với suy hao kênh tối đa 18 dB. SFP-10G-ER (10G, 1550 nm) cũng đạt 40 km. Module tầm xa có công suất phát lớn: datasheet yêu cầu lắp suy hao quang 5 dB khi nối GLC-EX-SMD trực tiếp hai đầu (back-to-back), và lắp suy hao 5 dB cho SFP-10G-ER khi tuyến dưới 20 km. Vì vậy không nên chọn module tầm xa "cho chắc" khi tuyến chỉ vài km.

Tới 70-80 km: GLC-ZX-SMD, SFP-10G-ZR

GLC-ZX-SMD (1G) đạt khoảng 70 km, tuỳ suy hao tuyến. SFP-10G-ZR (10G) đạt khoảng 80 km và cần suy hao khi tuyến ngắn: 15 dB nếu dưới 5 km, 10 dB nếu từ 5 đến 25 km, 5 dB nếu từ 25 đến 45 km. Bản SFP-10G-ZR-I chịu nhiệt độ công nghiệp nhưng cự ly tối đa là 70 km, ngắn hơn bản thường; cần tính lại khi tuyến dài trên 70 km.

Lưu ý cho trạm biến áp, nhà máy và tủ ngoài trời

• Dải nhiệt độ: theo datasheet, các module GLC-...-MMD, GLC-...-SMD và GLC-TE có dải mở rộng -5 đến 85°C; module SFP+ 10G bản thường (LR, ER, ZR) có dải 0 đến 70°C. Tủ ngoài trời hoặc tủ không điều hoà nên dùng bản công nghiệp đuôi -I (-40 đến 85°C) như SFP-10G-ER-I, SFP-10G-ZR-I. Riêng SFP-10G-ZR-I, datasheet ghi từ -40 đến -28°C module chỉ khởi động được, chưa truyền dữ liệu.
• Tương thích thiết bị: switch công nghiệp và switch doanh nghiệp có danh sách module được hỗ trợ riêng. Nên đối chiếu mã module với datasheet của switch trước khi đặt hàng, nhất là với các mã dòng Small Business như MGBSX1.
• Hai đầu tuyến phải cùng chuẩn và cùng bước sóng: GLC-LH-SMD nối với GLC-LH-SMD hoặc module 1000BASE-LX tương đương; không nối SX với LX, không nối EX với ZX.
• Đầu nối: các module quang trên dùng đầu LC; datasheet SFP+ ghi chỉ hỗ trợ dây nhảy đầu PC hoặc UPC, không dùng đầu APC.

Module quang trong hồ sơ mời thầu

Bảng yêu cầu kỹ thuật thường ghi module theo chuẩn và cự ly, ví dụ "module quang 1G single mode, khoảng cách tối thiểu 40 km, đầu nối LC, hỗ trợ DOM". Khi điền đáp ứng, cần ghi đúng mã, chuẩn, bước sóng, cự ly, dải nhiệt độ và dẫn trang datasheet làm căn cứ; số lượng module nên khớp với số cổng quang mà hồ sơ yêu cầu.
