Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy

Chọn switch công nghiệp cho trạm biến áp và nhà máy đòi hỏi trả lời chính xác bốn câu hỏi cốt lõi: vị trí lắp đặt (gắn thanh DIN-rail tại tủ hiện trường hay gắn tủ rack 19 inch phòng điều khiển), tiêu chuẩn công nghiệp (bắt buộc đạt chuẩn IEC 61850-3 và IEEE 1613 cho trạm điện), cấp điện áp nguồn (nguồn một chiều DC 24V, 48V, 220V hay xoay chiều AC) và giao thức dự phòng mạng vòng (REP, MRP, SW-Ring, PRP/HSR). Bài viết này đối chiếu các dòng switch công nghiệp tiêu biểu của Cisco (Catalyst IE3400, IE9320), Juniper (EX4100-H) và 3onedata (MES5200, IES7110) kèm thông số từ datasheet chính hãng, giúp kỹ sư và bộ phận đấu thầu lựa chọn đúng mã thiết bị ngay từ đầu.

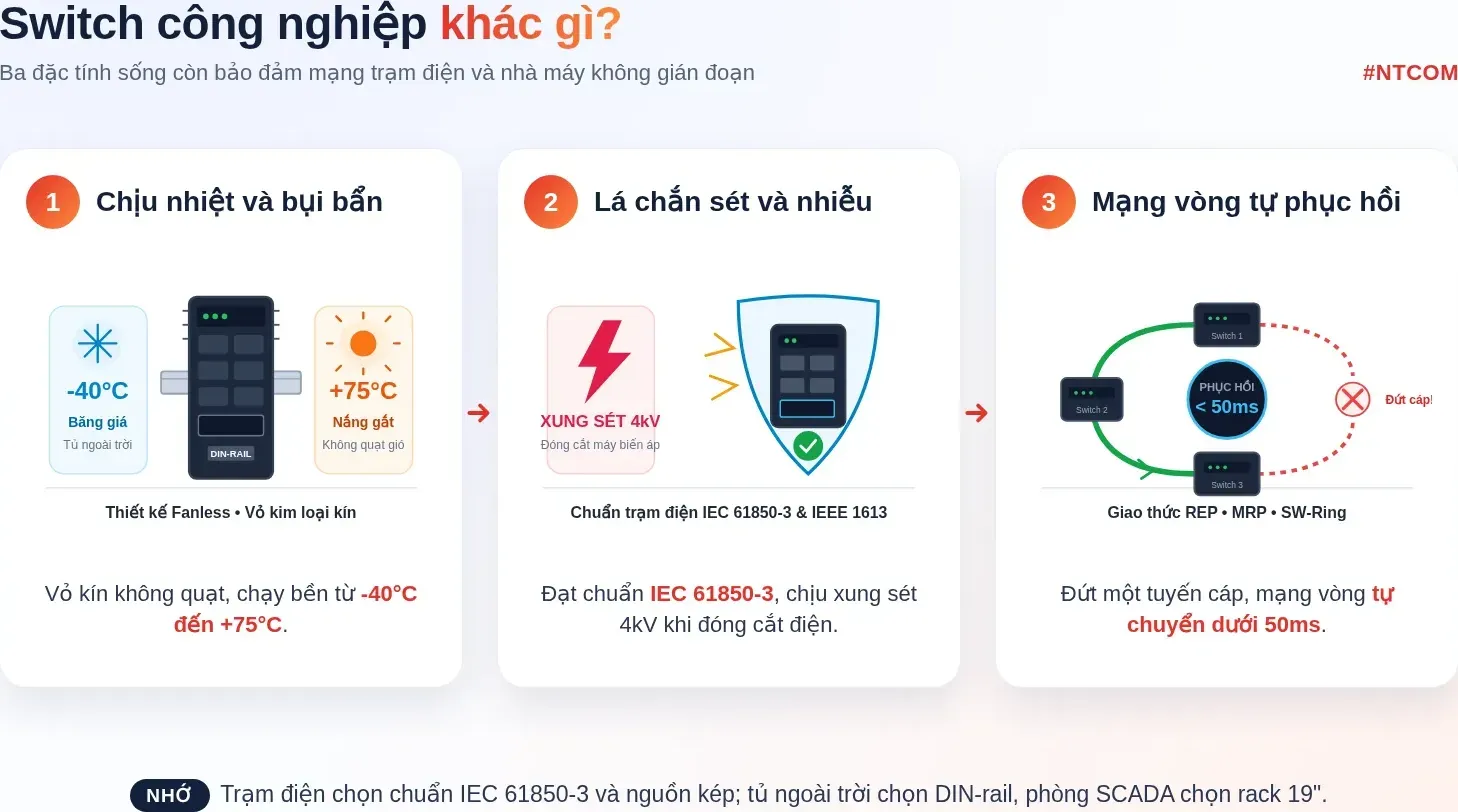

Hiểu nhanh bằng hình

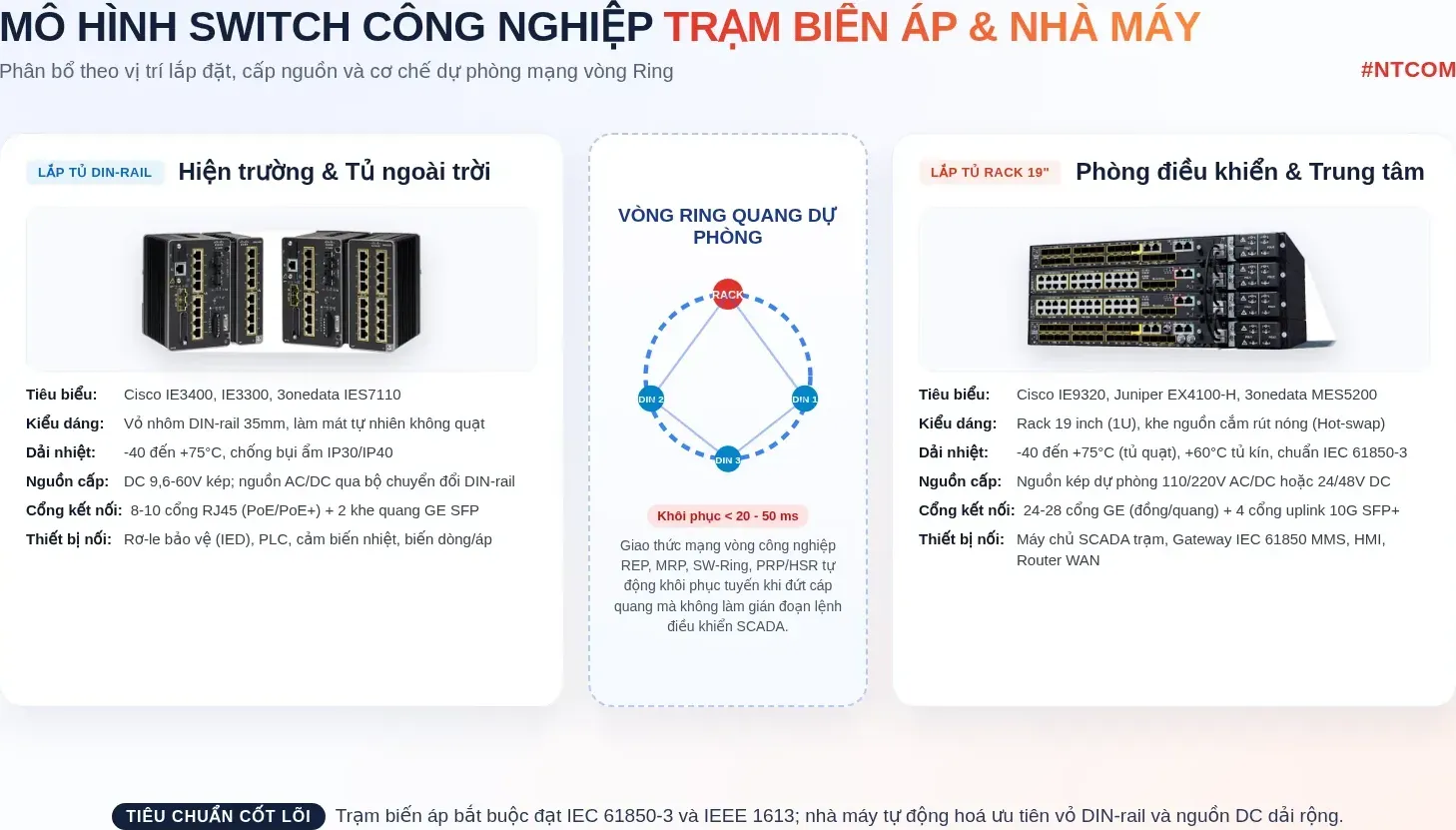

Mô hình phân tầng switch công nghiệp

Bảng so sánh thông số các dòng switch công nghiệp tiêu biểu

Số liệu trích xuất từ Cisco Catalyst IE3400 Rugged Series Data Sheet, Cisco Catalyst IE9300 Rugged Series Data Sheet, Juniper EX4100-H Line of Ethernet Switches Data Sheet và 3onedata MES5200/IES7110 Product Datasheet cập nhật tháng 10/2026.

Tiêu chí 1: Chọn kiểu dáng theo vị trí lắp đặt

Môi trường trạm biến áp và nhà máy chia thành hai khu vực lắp đặt rõ rệt:

Tủ điều khiển hiện trường và gian máy: chọn dòng DIN-rail

Tại các tủ MK ngoài trời, tủ điều khiển ngăn lộ hay tủ điện phân xưởng, không gian lắp đặt rất hẹp và gắn trực tiếp lên thanh ray DIN-rail 35mm. Thiết bị bắt buộc phải có thiết kế làm mát tự nhiên không dùng quạt gió (fanless) để tránh hút bụi bẩn và hơi ẩm vào bo mạch.

Đại diện tiêu biểu là Cisco Catalyst IE3400 và 3onedata IES7110. Vỏ kim loại nguyên khối chuẩn IP30 hoặc IP40 giúp bảo vệ linh kiện khỏi va đập cơ học. Số lượng cổng thường từ 8 đến 10 cổng, đáp ứng kết nối rơ-le bảo vệ (IED), bộ lập trình PLC, đồng hồ đo đếm và cảm biến nhiệt độ.

Phòng điều khiển trung tâm và phòng SCADA: chọn dòng Rackmount 19 inch

Tại phòng điều khiển của trạm hay trung tâm điều hành sản xuất, thiết bị được lắp đặt tập trung trong tủ rack 19 inch tiêu chuẩn. Ở vị trí này, switch cần mật độ cổng cao (24 đến 28 cổng), uplink 10GbE SFP+ để gom lưu lượng từ các vòng Ring về máy chủ SCADA, hệ thống HMI và router WAN.

Các dòng sản phẩm nổi bật gồm Cisco Catalyst IE9320, Juniper EX4100-H và 3onedata MES5200. Điểm quan trọng nhất ở phân khúc này là khả năng trang bị hai bộ nguồn độc lập cắm rút nóng (hot-swappable), cho phép thay thế nguồn hỏng trực tiếp mà không làm gián đoạn hệ thống SCADA.

Tiêu chí 2: Tiêu chuẩn môi trường IEC 61850-3 và IEEE 1613

Đây là điểm khác biệt cốt lõi giữa switch công nghiệp thật sự và switch thương mại thông thường:

• Khả năng chống nhiễu điện từ (EMC/EMI): Khi máy cắt cao thế hoặc dao cách ly đóng cắt, xung điện áp đột biến và sóng hài điện từ cực lớn lan truyền trong trạm. Chuẩn IEC 61850-3 và IEEE 1613 yêu cầu switch vượt qua kiểm định chống phóng điện tĩnh điện (ESD) tới 8kV tiếp xúc và 15kV không khí, chống đột biến điện áp (Surge) tới 4kV trên cổng nguồn và cổng mạng theo bộ tiêu chuẩn IEC 61000-4.
• Dải nhiệt độ vận hành khắc nghiệt: Switch công nghiệp phải hoạt động liên tục từ -40°C đến +75°C hoặc +85°C. Điều này đặc biệt quan trọng với tủ ngoài trời, nơi nhiệt độ bên trong tủ kín vào mùa hè có thể vượt quá 60°C. Cần lưu ý điều kiện trong datasheet: Cisco IE9320 đạt 75°C khi tủ có quạt, 70°C khi tủ thông gió và 60°C khi tủ kín.
• Chống rung động và va đập: Đạt chuẩn IEC 60068-2 và IEC 60255-21, đảm bảo chân cắm và cổng quang không suy hao khi lắp đặt cạnh động cơ rung lắc hoặc máy biến áp lớn.

Tiêu chí 3: Cấp điện áp và giải pháp nguồn dự phòng

Tại trạm biến áp, nguồn điều khiển chính thường là dàn ắc quy một chiều 220 VDC hoặc 110 VDC. Các switch rackmount công nghiệp như Cisco IE9320 hay 3onedata MES5200 cung cấp mô-đun nguồn vạn năng hỗ trợ cả AC và DC dải rộng (mô-đun PWR-RGD-AC-DC-H của Cisco nhận từ 85 đến 264 VAC hoặc 88 đến 300 VDC), tương thích hoàn toàn với hệ thống sạc ắc quy trạm.

Ngược lại, switch gắn thanh DIN-rail như Cisco Catalyst IE3300 và IE3400 chỉ nhận nguồn DC điện áp thấp (9,6 đến 60 VDC). Khi đưa vào tủ dùng nguồn AC hoặc nguồn 220 VDC, bắt buộc phải trang bị thêm bộ nguồn chuyển đổi DIN-rail công nghiệp đi kèm (như PWR-IE50W-AC). Bộ nguồn chuyển đổi này phải được tính toán riêng trong bảng kê và hồ sơ thầu, với số lượng 02 bộ cho mỗi switch nếu hồ sơ yêu cầu dự phòng nguồn kép.

Tiêu chí 4: Cơ chế dự phòng mạng vòng Ring

Mạng switch công nghiệp luôn được cấu hình theo mô hình mạng vòng Ring với các giao thức phục hồi nhanh:

• Resilient Ethernet Protocol (REP): Giao thức của Cisco dành cho mạng công nghiệp, giúp khôi phục liên kết mạng vòng trong 20 đến 50 mili-giây khi đứt tuyến quang.
• Media Redundancy Protocol (MRP): Chuẩn mở quốc tế IEC 62439-2 được hỗ trợ trên Cisco, 3onedata, Hirschmann, đảm bảo liên vận hành giữa thiết bị nhiều hãng.
• SW-Ring: Giao thức vòng bản quyền của 3onedata, thời gian phục hồi lỗi dưới 20 mili-giây với cấu trúc vòng đơn và vòng lồng.
• Virtual Chassis trên Juniper: Dòng Juniper EX4100-H cho phép ghép nối tối đa 10 thiết bị vật lý thành một switch logic duy nhất, kết hợp cơ chế chuyển đổi Routing Engine êm thuận (GRES) giúp duy trì định tuyến liên tục.
• Công nghệ không thời gian phục hồi (Zero-recovery time): Với trạm biến áp số theo kiến trúc IEC 61850 tiến trình, các dòng switch chuyên dụng như Cisco IE-9320-26S2C hoặc 3onedata MES5400 hỗ trợ thêm chuẩn PRP và HSR, gửi song song hai bản tin qua hai đường độc lập để loại bỏ hoàn toàn thời gian trễ phục hồi khi một nhánh bị đứt.

Switch công nghiệp trong hồ sơ mời thầu

Trong hồ sơ mời thầu xây lắp trạm biến áp, hệ thống SCADA và mạng điều khiển nhà máy, bảng yêu cầu kỹ thuật thường đưa ra những tiêu chí rất chặt chẽ.

Cách đọc yêu cầu kỹ thuật

Hồ sơ thường đặt ra rào cản kỹ thuật quan trọng: chuẩn IEC 61850-3, IEEE 1613, dải nhiệt độ tối thiểu -40 đến +75°C, nguồn kép dự phòng, MTBF trên 500.000 giờ và giao thức mạng vòng phục hồi dưới 50ms. Đơn vị dự thầu cần đối chiếu kỹ từng dòng để tránh chọn nhầm switch thương mại hoặc switch thiếu phụ kiện nguồn.

Cách điền bảng đáp ứng kỹ thuật

• Khớp dải điện áp thực tế: Nếu hồ sơ yêu cầu nguồn 220 VDC, khi chào Cisco IE3400 phải ghi rõ cấu hình gồm switch IE-3400-8T2S kèm 02 bộ nguồn chuyển đổi công nghiệp PWR-IE50W-AC, và dẫn chứng dải điện áp hoạt động từ 125 đến 250 VDC trong datasheet bộ nguồn để chứng minh đáp ứng.
• Dẫn chứng chứng chỉ kiểm định: Dẫn chính xác số bảng và mục trong tài liệu của hãng chứng nhận đạt chuẩn IEC 61850-3 và IEEE 1613, tránh tự khẳng định tương đương khi chưa có tài liệu gốc làm căn cứ.
• Kiểm tra module quang SFP đồng bộ: Module quang cấp kèm bắt buộc phải nằm trong danh mục tương thích của switch và đạt dải nhiệt độ mở rộng (-40 đến +85°C cho tủ ngoài trời, hoặc -5 đến +85°C với các mã chuẩn GLC-SX-MMD, GLC-LH-SMD).
• Lưu ý về vòng đời sản phẩm: Tránh chào các dòng switch cũ đã có thông báo ngừng đặt hàng (EoS) như Cisco IE-4010 hay IE-3010; nên chào dòng thế hệ mới như Cisco Catalyst IE9320 để đảm bảo tính sẵn sàng của phụ tùng và hỗ trợ kỹ thuật lâu dài.
