PLANET IGS-6325-16T4S switch công nghiệp Layer 3 16 cổng Gigabit 4 khe 2.5G SFP

PLANET IGS-6325-16T4S là dòng switch công nghiệp quản trị Layer 3 gắn thanh DIN-rail (Industrial Layer 3 DIN-rail Managed Ethernet Switch) thuộc dòng sản phẩm IGS-6325 non-PoE Series của thương hiệu PLANET Technology. Thiết bị được trang bị 16 cổng đồng Gigabit 10/100/1000BASE-T RJ45 và 4 khe cắm quang 100/1000/2500 BASE-X SFP, đặt trong lớp vỏ hợp kim nhôm chuẩn IP30 nhỏ gọn và chịu được dải nhiệt độ vận hành công nghiệp khắc nghiệt từ -40 đến 75 độ C. Với tính năng định tuyến tĩnh và động IPv4 OSPFv2, mạng vòng phục hồi cực nhanh ERPS ITU-T G.8032 và nguồn kép dự phòng, IGS-6325-16T4S là giải pháp truyền thông mạng tin cậy cho tự động hoá nhà máy, trạm biến áp, hệ thống giám sát giao thông thông minh ITS và hạ tầng mạng đô thị diện rộng.

Liên hệ: 0986 397 886

📌 Tổng quan

Theo tài liệu kỹ thuật chính thức từ nhà sản xuất PLANET Technology, model IGS-6325-16T4S được thiết kế tối ưu cho không gian tủ điều khiển hạn chế nhờ kích thước nhỏ gọn dạng DIN-rail nhưng sở hữu mật độ cổng mạng lớn và năng lực chuyển mạch Layer 3 mạnh mẽ. Thiết bị cung cấp 16 cổng đồng Gigabit và 4 khe quang SFP đa tốc độ hỗ trợ 100Mbps, 1Gbps và 2.5Gbps, cho phép mở rộng khoảng cách truyền dẫn linh hoạt qua cáp quang về trung tâm điều hành.

Liên hệ: 0986 397 886

⚡ Điểm nổi bật

• 16 cổng đồng Gigabit RJ45: 16 cổng 10/100/1000BASE-T tự động nhận diện cáp thẳng/chéo auto-MDI/MDI-X, kết nối thuận tiện với các thiết bị công nghiệp như PLC, HMI, máy tính IPC và cảm biến.
• 4 khe quang 2.5G SFP: 4 khe cắm 100/1000/2500 BASE-X SFP linh hoạt, hỗ trợ tự động phát hiện tốc độ module quang, tối ưu đường trục kết nối liên vùng với băng thông cao 2.5Gbps.
• Năng lực chuyển mạch Layer 3 mạnh mẽ: hỗ trợ kiến trúc Store-and-Forward không nghẽn với băng thông chuyển mạch 52Gbps, thông lượng chuyển tiếp 38.69Mpps tại kích thước gói 64 bytes và bảng địa chỉ MAC 32K mục.
• Định tuyến phần cứng IPv4 và IPv6: hỗ trợ định tuyến tĩnh IPv4/IPv6 hardware static routing với 128 mục định tuyến tĩnh, 4K mục bảng định tuyến phần cứng, giao thức định tuyến động IPv4 OSPFv2 và tối đa 128 giao diện định tuyến VLAN.
• Mạng vòng dự phòng chuẩn công nghiệp ERPS ITU-T G.8032: hỗ trợ major ring và sub-ring với thời gian tự phục hồi dưới 10ms đối với hệ thống 3 thiết bị và dưới 50ms đối với hệ thống 16 thiết bị, ngăn ngừa gián đoạn truyền thông.
• Giao diện cảnh báo số và relay lỗi: tích hợp 2 ngõ vào số DI và 2 ngõ ra số DO cùng một tiếp điểm relay cảnh báo mất nguồn mang tải 1A tại 24V DC, hỗ trợ gửi cảnh báo tức thời qua email và SNMP trap.
• Thiết kế bền bỉ chuẩn công nghiệp: vỏ nhôm tiêu chuẩn IP30, hỗ trợ gắn thanh DIN-rail hoặc gắn tường, ngõ vào nguồn kép DC 9~48V hoặc AC 24V có bảo vệ ngược cực, chống phóng điện tĩnh 6KV DC ESD và chống xung sét 4KV DC.

Bảng tóm tắt thông số cấu hình chính của PLANET IGS-6325-16T4S:

Liên hệ: 0986 397 886

🔌 Phần cứng và cổng kết nối

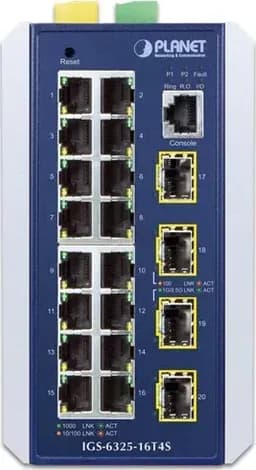

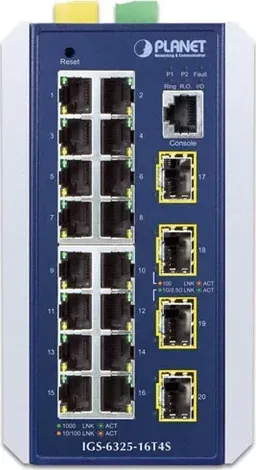

PLANET IGS-6325-16T4S sở hữu kết cấu phần cứng dạng khối đứng công nghiệp với toàn bộ cổng giao tiếp mạng và các khối đấu dây tín hiệu được bố trí khoa học tại mặt trước, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì bên trong tủ rack hoặc tủ điện hiện trường.

Liên hệ: 0986 397 886

Cấu hình cổng

• 16 cổng mạng Gigabit RJ45: hỗ trợ các chuẩn IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX và IEEE 802.3ab 1000BASE-T, đàm phán tự động tốc độ và chế độ song công Full/Half duplex, kiểm soát luồng IEEE 802.3x.
• 4 khe cắm module quang SFP 2.5G: hỗ trợ module quang tốc độ 100BASE-FX, 1000BASE-SX/LX và 2500BASE-X; hỗ trợ cơ chế chẩn đoán quang số SFP-DDM theo dõi thông số công suất phát, công suất thu và nhiệt độ module.
• Cổng Console quản trị: 1 cổng nối tiếp chuẩn RJ45-to-RS232 (tốc độ baud 115200, 8 bit dữ liệu, không parity, 1 stop bit) kết nối máy tính kỹ thuật để cấu hình ban đầu qua giao diện dòng lệnh CLI.
• Nút Reset phần cứng: nhấn giữ dưới 5 giây để khởi động lại hệ thống; nhấn giữ trên 5 giây để khôi phục cấu hình mặc định xuất xưởng.

Đặc tính cơ khí và nguồn điện

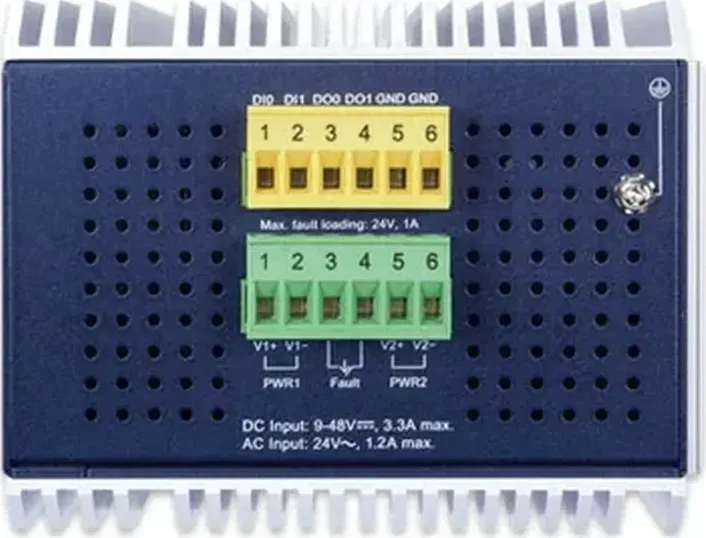

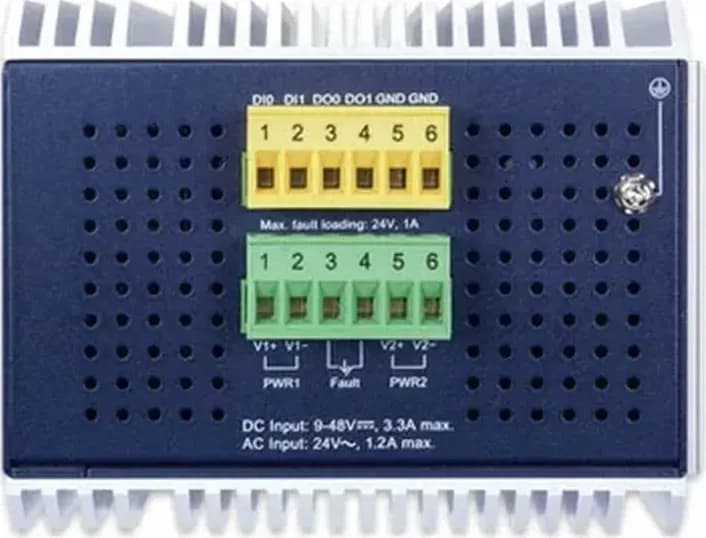

• Khối đấu nối cấp nguồn kép: terminal block 6 chân có thể tháo rời dành cho nguồn vào; chân 1/2 cho Power 1, chân 3/4 cho rơ-le cảnh báo sự cố nguồn (dòng chịu tải 1A @ 24V DC), chân 5/6 cho Power 2. Điện áp yêu cầu DC 9~48V (dòng tải tối đa 4A) hoặc AC 24V (dòng tải tối đa 1.5A), tích hợp mạch bảo vệ chống cắm ngược cực nguồn DC.
• Khối đấu nối tín hiệu số DI/DO: terminal block 6 chân thứ hai cung cấp 2 ngõ vào số DI (mức 0: -24~2.1V, mức 1: 2.1~24V, tải tối đa 10mA tại 24V DC) và 2 ngõ ra số DO (dạng hở cực collector chịu tải tối đa 24V DC, 100mA) liên kết các cảm biến cửa tủ, cảm biến khói hoặc chuông báo động hiện trường.
• Công suất tiêu thụ điện: khi chạy hệ thống không tải tiêu thụ tối đa 10 watts / 35 BTU (nguồn DC) hoặc 12 watts / 41 BTU (nguồn AC); khi toàn bộ cổng mạng đầy tải tiêu thụ tối đa 29 watts / 99 BTU (nguồn DC) hoặc 30 watts / 103 BTU (nguồn AC).
• Vỏ bảo vệ và cơ cấu lắp đặt: vỏ hợp kim nhôm tiêu chuẩn IP30, kích thước 86 x 107 x 152 mm, khối lượng 1,168g; hỗ trợ lắp đặt trên thanh ray DIN-rail chuẩn hoặc gắn vách tường bằng bộ giá đỡ kim loại đi kèm.
• Khả năng chống xung sét và bảo vệ môi trường: chống phóng điện tĩnh ESD đạt 6KV DC và chống sốc điện xung Surge đạt 4KV DC; vượt qua các bài kiểm tra thả rơi tự do IEC60068-2-32, chống sốc cơ học IEC60068-2-27 và chống rung động IEC60068-2-6. Vận hành ổn định ở nhiệt độ -40 đến 75 độ C và độ ẩm 5% đến 95% không ngưng tụ.
• Hệ thống đèn LED chỉ thị trạng thái: đèn báo lỗi Fault, đèn nguồn PWR1, PWR2, đèn mạng vòng Ring, Owner, đèn trạng thái DI/DO và đèn báo liên kết/tốc độ trên từng cổng RJ45 và khe quang SFP.

Liên hệ: 0986 397 886

🏢 Ứng dụng tiêu biểu

PLANET IGS-6325-16T4S được thiết kế chuyên biệt cho các kịch bản mạng công nghiệp đòi hỏi khả năng hoạt động liên tục, độ trễ thấp và độ tin cậy tuyệt đối:

Mạng vòng công nghiệp ERPS ITU-T G.8032 cho nhà máy thông minh

Trong các dây chuyền sản xuất tự động, mạng vòng Ethernet Ring Protection Switching (ERPS) theo tiêu chuẩn ITU-T G.8032 cung cấp khả năng dự phòng đường truyền vượt trội. Khi xảy ra sự cố đứt tuyến cáp quang hoặc hỏng cổng kết nối, thời gian tự phục hồi đường truyền của hệ thống đạt dưới 10ms đối với vòng 3 thiết bị và dưới 50ms đối với vòng 16 thiết bị, bảo đảm luồng dữ liệu điều khiển giữa các trạm máy tính công nghiệp IPC, PLC và cánh tay robot không bị gián đoạn.

Thu gom dữ liệu và định tuyến Layer 3 tại phân xưởng sản xuất

Với 16 cổng đồng Gigabit, switch đáp ứng nhu cầu tập trung kết nối cho nhiều thiết bị mạng tại tủ điện phân xưởng. Năng lực định tuyến tĩnh phần cứng và giao thức định tuyến động IPv4 OSPFv2 cho phép phân chia các dải mạng VLAN riêng biệt giữa các khu vực sản xuất, văn phòng xưởng và trạm kiểm thử, đồng thời định tuyến trực tiếp các gói tin giữa các VLAN trên switch mà không phải gửi ngược về router trung tâm, giảm tải đường truyền và tối ưu hoá độ trễ.

Giám sát an ninh và truyền dẫn cáp quang đường dài đô thị

Bốn khe cắm quang SFP đa tốc độ lên đến 2.5Gbps cho phép thiết lập các đường trục cáp quang liên kết giữa các nhà xưởng, trạm thu phí cao tốc hoặc trạm biến áp cách xa nhau từ vài trăm mét đến hàng chục kilomet. Tốc độ uplink 2.5Gbps mang lại dung lượng truyền dẫn dồi dào cho các luồng video độ phân giải cao và dữ liệu cảm biến đo xa SCADA.

🔒 Bảo mật và quản trị mạng

PLANET IGS-6325-16T4S được trang bị hệ thống phần mềm nhúng vững chắc, kết hợp chặt chẽ giữa các giải pháp an toàn thông tin và nền tảng quản lý tập trung:

Kiểm soát truy cập và bảo vệ mạng công nghiệp

• Danh sách kiểm soát truy cập ACL: hỗ trợ lọc gói tin theo địa chỉ IP và địa chỉ MAC (IP-based ACL / MAC-based ACL) với dung lượng lên đến 512 mục quy tắc, hỗ trợ lọc chi tiết theo Ethertype, Protocol Type, VLAN ID, DSCP và độ ưu tiên 802.1p.
• Xác thực người dùng và an toàn cổng: hỗ trợ chuẩn 802.1X port-based network access control, xác thực MAC, máy khách RADIUS và TACACS+, cơ chế Port Security và Dynamic ARP Inspection (lên tới 1K mục).
• Ngăn chặn tấn công giả mạo: tính năng IP Source Guard (lên đến 512 mục), bảo vệ chống lặp vòng Spanning Tree với BPDU Guard, kiểm soát bão broadcast/multicast (Storm Control) và quản lý bảng địa chỉ MAC tĩnh lên tới 64 mục.
• Bảo mật kênh truyền quản trị: toàn bộ phiên làm việc của người quản trị được mã hoá an toàn qua các giao thức SSHv2, TLS v1.2 và SNMPv3, ngăn ngừa rủi ro nghe lén hoặc đánh cắp mật khẩu qua mạng.

Quản trị vận hành linh hoạt và giám sát đám mây

Người quản trị có thể giám sát switch qua cổng nối tiếp Console, giao diện Web trực quan (HTTP/HTTPS), Telnet, giao thức dòng lệnh CLI và giao thức SNMP v1/v2c/v3. Thiết bị hỗ trợ nâng cấp firmware và tải/nạp file cấu hình qua giao thức HTTP, đồng bộ thời gian thực qua NTP, khám phá thiết bị mạng qua LLDP, ghi nhật ký từ xa Syslog và gửi cảnh báo qua SMTP. Ngoài ra, thiết bị tương thích hoàn toàn với nền tảng quản trị mạng tập trung PLANET NMS, công cụ dò tìm Smart Discovery Utility và ứng dụng di động PLANET CloudViewerPro.

⚠️ Lưu ý khi lựa chọn

• ⚠️ Phân biệt chính xác model trong datasheet: Datasheet "IGS-6325 non-PoE series_v1.5" mô tả chung 5 model switch công nghiệp gồm IGS-6325-8T4X, IGS-6325-8T8S, IGS-6325-8T8S4X, IGS-6325-16T4S và IGS-6325-16T4X. Model IGS-6325-16T4S được mô tả trong bài này có 16 cổng đồng Gigabit và 4 khe quang 2.5G SFP; model không tích hợp khe 10G SFP+ (chỉ các model đuôi 4X mới có 4 khe 10G SFP+).
• ⚠️ Không tích hợp tính năng cấp nguồn PoE: IGS-6325-16T4S là dòng switch thuần truyền dữ liệu, không cấp nguồn qua cáp mạng PoE trên các cổng RJ45. Trong trường hợp hệ thống đòi hỏi cấp nguồn cho camera IP, đầu đọc thẻ hoặc điểm truy cập Wi-Fi ngoài trời, quý khách vui lòng lựa chọn các model thuộc dòng PoE công nghiệp của PLANET như IGS-6325-16P4S (PoE+ 802.3at) hoặc IGS-6325-24UP4X (PoE++ 802.3bt).
• ⚠️ Cấp nguồn điện kép dự phòng: Thiết bị hỗ trợ hai ngõ vào nguồn độc lập DC 9~48V hoặc AC 24V. Khi sử dụng chế độ nguồn kép dự phòng, cần bảo đảm hai ngõ vào nguồn có cùng mức điện áp danh định và tuân thủ đúng sơ đồ đấu nối terminal block để tính năng bảo vệ ngược cực và rơ-le cảnh báo lỗi hoạt động chuẩn xác.
• ⚠️ Phụ kiện bộ nguồn và module quang mua rời: Switch không đóng gói kèm sẵn bộ đổi nguồn AC/DC và module quang SFP; khách hàng cần lựa chọn mua thêm bộ nguồn DIN-rail và module quang phù hợp với nhu cầu triển khai tại tab Đặt hàng và phụ kiện. Đối với môi trường công nghiệp khắc nghiệt, khuyến nghị sử dụng module quang dải nhiệt rộng (hậu tố -T).
• ⚠️ Quy định về an toàn và mã hoá: Thiết bị đạt các chuẩn chứng nhận FCC Part 15 Class A, CE (EN55032, EN55035) và chuẩn độ bền môi trường IEC 60068-2. Thiết bị hỗ trợ các giao thức bảo mật mã hoá SSHv2, TLS v1.2, SNMPv3 tuân thủ các quy định hiện hành về quản lý thiết bị an toàn mạng.
• ⚠️ Bài viết tham khảo kiến thức hạ tầng mạng: Để hiểu rõ hơn về tiêu chí lựa chọn thiết bị mạng cho môi trường khắc nghiệt và phụ kiện quang tương thích, quý khách có thể tham khảo bài viết Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy và cẩm nang Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD do đội ngũ kỹ sư NTCOM biên soạn.

Mọi giá trị hiệu năng trong bài (băng thông chuyển mạch, thông lượng) là mức tối đa do hãng công bố trong datasheet; kết quả thực tế phụ thuộc cấu hình, nguồn cấp, nhiệt độ môi trường và tải của hệ thống.

PLANET, PLANET Networking & Communication, CloudNMS là thương hiệu của PLANET Technology Corporation. Các tên thương hiệu khác thuộc chủ sở hữu tương ứng. Thông số trích từ datasheet chính hãng "IGS-6325 non-PoE series_v1.5" (file PDF tạo ngày 2026-04-16); NTCOM không chịu trách nhiệm về thay đổi thông số của hãng sau thời điểm đăng bài.

Tài liệu mang tính tham khảo kỹ thuật; áp dụng theo môi trường thực tế và cần kiểm duyệt trước khi triển khai diện rộng.
