PLANET IGS-6325-8T8S switch công nghiệp L3 8 cổng Gigabit 8 khe 2.5G SFP

PLANET IGS-6325-8T8S là dòng switch công nghiệp quản trị Layer 3 gắn thanh DIN-rail (Industrial Layer 3 DIN-rail Managed Switch) thuộc dòng sản phẩm IGS-6325 non-PoE Series của thương hiệu PLANET Technology. Thiết bị được trang bị 8 cổng đồng Gigabit 10/100/1000BASE-T RJ45 và 8 khe cắm quang 100/1000/2500BASE-X SFP đa tốc độ, đặt trong lớp vỏ hợp kim nhôm chuẩn IP30 nhỏ gọn và chịu được dải nhiệt độ vận hành công nghiệp khắc nghiệt từ -40 đến 75 độ C. Với tính năng định tuyến phần cứng IPv4/IPv6, định tuyến động OSPFv2, mạng vòng phục hồi cực nhanh ERPS ITU-T G.8032 và nguồn kép dự phòng, IGS-6325-8T8S là giải pháp truyền thông mạng trục quang tin cậy cho tự động hoá nhà máy, trạm biến áp, hệ thống giám sát giao thông thông minh ITS và hạ tầng mạng đô thị diện rộng.

Liên hệ: 0986 397 886

📌 Tổng quan

Theo tài liệu kỹ thuật chính thức từ nhà sản xuất PLANET Technology, model IGS-6325-8T8S được thiết kế tối ưu cho không gian tủ điều khiển hạn chế nhờ kết cấu DIN-rail nhỏ gọn nhưng sở hữu mật độ kết nối quang 2.5G SFP vượt trội và năng lực chuyển mạch Layer 3 mạnh mẽ. Thiết bị cung cấp sự kết hợp linh hoạt giữa 8 cổng đồng Gigabit cho các thiết bị điều khiển cục bộ và 8 khe quang 2.5G SFP cho các tuyến truyền dẫn cáp quang tốc độ cao về trung tâm quản lý.

Liên hệ: 0986 397 886

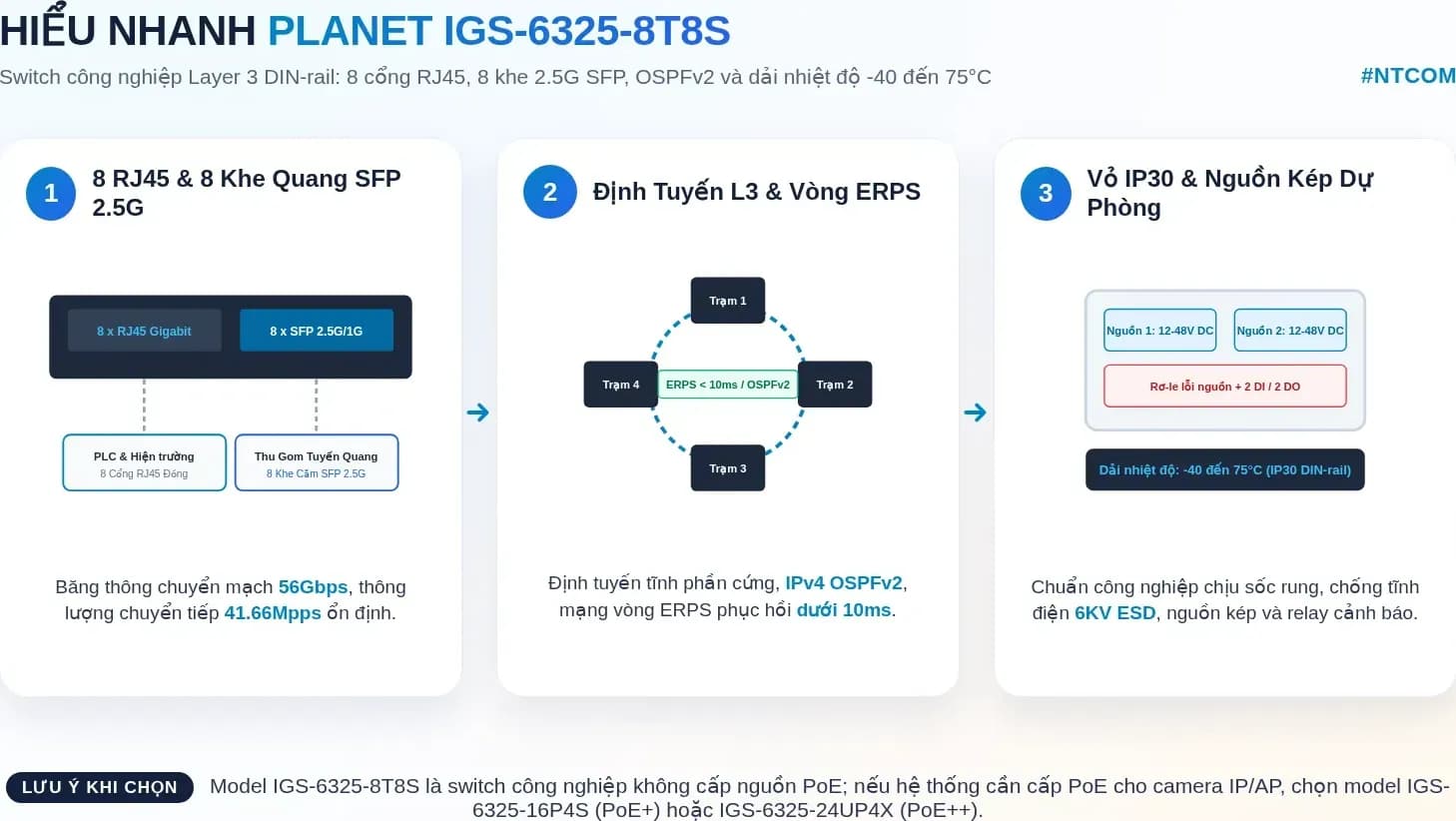

⚡ Điểm nổi bật

• 8 cổng đồng Gigabit RJ45: 8 cổng 10/100/1000BASE-T tự động nhận diện cáp thẳng/chéo auto-MDI/MDI-X, kết nối thuận tiện với các thiết bị công nghiệp như PLC, HMI, máy tính IPC và cảm biến hiện trường.
• 8 khe quang 2.5G SFP: 8 khe cắm 100/1000/2500BASE-X SFP đa tốc độ, cung cấp khả năng gom các đường truyền cáp quang từ nhiều trạm phân xưởng hoặc tủ điều khiển phân tán với cự ly kết nối linh hoạt.
• Năng lực chuyển mạch Layer 3 mạnh mẽ: hỗ trợ kiến trúc Store-and-Forward không nghẽn với băng thông chuyển mạch 56Gbps, thông lượng chuyển tiếp 41.66Mpps tại kích thước gói 64 bytes và bảng địa chỉ MAC 32K mục.
• Định tuyến phần cứng IPv4 và IPv6: hỗ trợ định tuyến tĩnh IPv4/IPv6 hardware static routing với 128 mục định tuyến tĩnh, 4K mục bảng định tuyến phần cứng, hỗ trợ giao thức định tuyến động IPv4 OSPFv2 cùng tối đa 128 giao diện định tuyến VLAN.
• Mạng vòng dự phòng chuẩn công nghiệp ERPS ITU-T G.8032: hỗ trợ major ring và sub-ring với thời gian tự phục hồi dưới 10ms đối với hệ thống 3 thiết bị và dưới 50ms đối với hệ thống 16 thiết bị, ngăn ngừa gián đoạn truyền thông.
• Giao diện cảnh báo số và relay lỗi: tích hợp 2 ngõ vào số DI và 2 ngõ ra số DO cùng một tiếp điểm relay cảnh báo mất nguồn mang tải 1A tại 24V DC, hỗ trợ gửi cảnh báo tức thời qua email và SNMP trap.
• Thiết kế bền bỉ chuẩn công nghiệp: vỏ nhôm tiêu chuẩn IP30, hỗ trợ gắn thanh DIN-rail hoặc gắn tường, ngõ vào nguồn kép DC 12~48V hoặc AC 24V có bảo vệ ngược cực, chống phóng điện tĩnh 6KV DC ESD và chống xung sét 4KV DC.

Bảng tóm tắt thông số cấu hình chính của PLANET IGS-6325-8T8S:

Liên hệ: 0986 397 886

🔌 Phần cứng và cổng kết nối

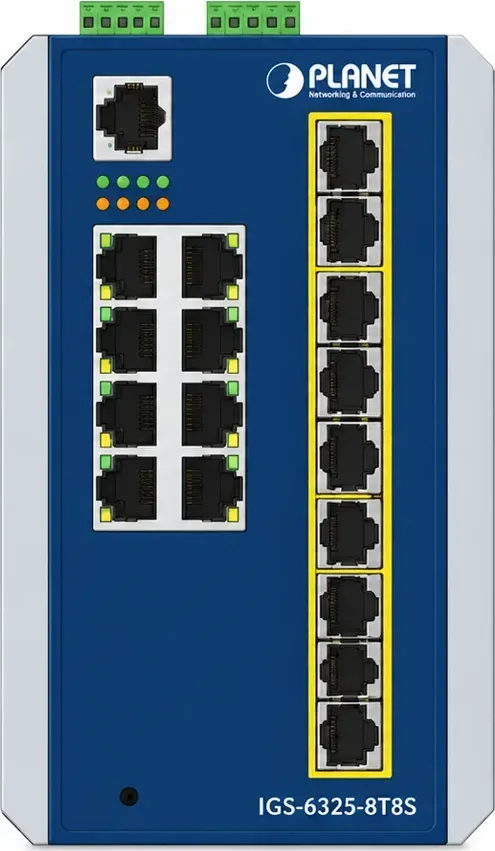

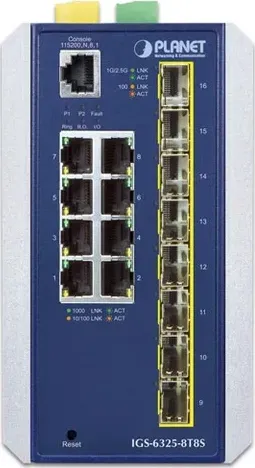

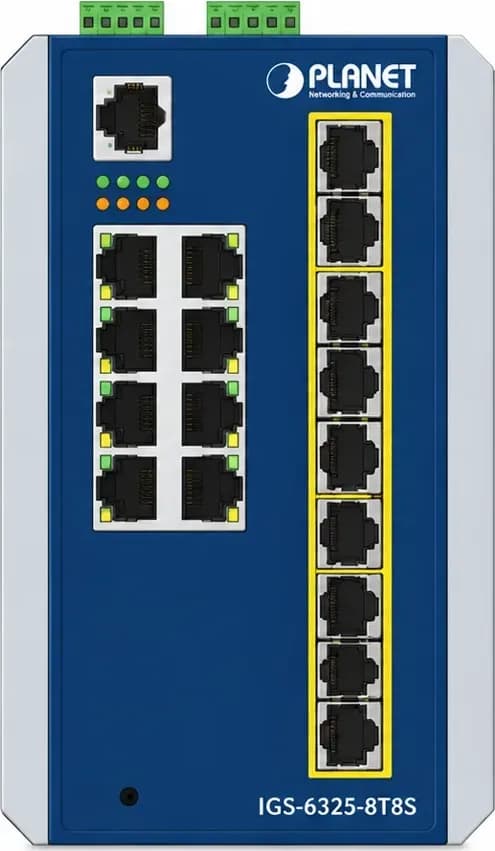

Mặt trước của PLANET IGS-6325-8T8S được bố trí khoa học, giúp kỹ thuật viên dễ dàng thao tác cắm rút cáp và quan sát trạng thái vận hành của từng cổng kết nối ngay cả khi thiết bị được lắp trong tủ rack hẹp hoặc hộp điều khiển ngoài trời.

Liên hệ: 0986 397 886

Cấu hình cổng

Hệ thống cổng giao tiếp mạng của IGS-6325-8T8S bao gồm 8 cổng đồng RJ45 và 8 khe cắm quang 2.5G SFP:

• 8 cổng đồng 10/100/1000BASE-T: sử dụng đầu nối chuẩn RJ45 với khả năng tự động đàm phán tốc độ và cơ chế auto-MDI/MDI-X. Các cổng đồng này thích hợp để kết nối trực tiếp với các bộ điều khiển khả trình PLC, hệ thống camera giám sát IP, màn hình điều khiển giao diện người - máy HMI và máy tính trạm công nghiệp.
• 8 khe cắm quang 2.5G SFP: hỗ trợ chuẩn cắm nóng hot-pluggable, tương thích với các module quang SFP tốc độ 100BASE-FX, 1000BASE-SX/LX/BX và 2500BASE-X SFP. Mật độ cổng quang cao cho phép triển khai mạng xương sống kết nối liên cụm sản xuất hoặc các trạm quan trắc từ xa mà không sợ suy hao tín hiệu do khoảng cách hay can nhiễu điện từ trường mạnh.
• Cổng quản trị nối tiếp Console: trang bị 1 cổng RJ45 chuẩn tín hiệu RS232 với tốc độ truyền 115200 bps (8 data bits, no parity, 1 stop bit) đặt ở mặt trước, tạo điều kiện thuận lợi cho việc kết nối cấu hình ban đầu bằng cáp console chuyên dụng.
• Nút thiết lập lại Reset: thiết kế dạng nút nhấn chìm thông minh, cho phép khởi động lại hệ thống switch khi nhấn giữ dưới 5 giây và khôi phục toàn bộ cấu hình về mặc định của nhà sản xuất khi nhấn giữ trên 5 giây.

Đặc tính cơ khí và nguồn điện

IGS-6325-8T8S được chế tạo để đáp ứng các tiêu chuẩn khắt khe nhất của môi trường công nghiệp nặng:

• Vỏ nhôm tản nhiệt thụ động IP30: kích thước máy nhỏ gọn 86 x 107 x 152 mm với trọng lượng 1.065 kg, kết cấu không quạt (fanless) giúp loại bỏ hoàn toàn tiếng ồn và tránh nguy cơ bụi bẩn bám dính gây kẹt cánh quạt làm giảm tuổi thọ switch. Thiết bị hỗ trợ cả hai phương án lắp đặt: gắn trực tiếp lên thanh ray DIN-rail tiêu chuẩn TS-35 hoặc bắt vít gắn phẳng lên tường bằng phụ kiện kèm theo.

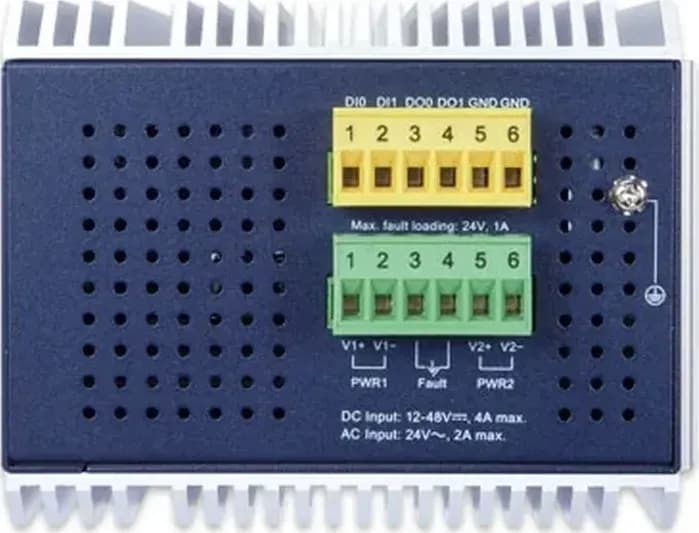

• Đầu nối nguồn và giao diện cảnh báo DI/DO: mặt trên thiết bị trang bị 2 cụm terminal block 6 chân có thể tháo rời. Cụm thứ nhất dành cho ngõ vào nguồn kép (chân 1/2 cho Power 1, chân 3/4 cho rơ-le báo lỗi fault alarm tải tối đa 1A tại 24V DC, chân 5/6 cho Power 2). Cụm thứ hai dành cho giao diện số (chân 1/2 cho 2 ngõ vào DI, chân 3/4 cho 2 ngõ ra DO và chân 5/6 cho mass GND).
• Khả năng chống chịu điện từ trường: thiết bị đạt chứng nhận độ ổn định môi trường IEC 60068-2-32 (rơi tự do), IEC 60068-2-27 (va đập) và IEC 60068-2-6 (chống rung lắc), đồng thời chịu được điện áp phóng tĩnh điện 6KV DC ESD và xung sét đột biến 4KV DC surge.
• Hiệu suất năng lượng: mức tiêu thụ công suất ở chế độ DC là 9.12W (32 BTU) khi hệ thống bật và tối đa 26.04W (89 BTU) khi vận hành đầy tải; ở chế độ AC là 12W (41 BTU) khi bật và tối đa 29W (99 BTU) khi đầy tải.

Liên hệ: 0986 397 886

🏢 Ứng dụng tiêu biểu

Nhờ năng lực chuyển mạch ổn định và mật độ kết nối quang phong phú, PLANET IGS-6325-8T8S đáp ứng linh hoạt nhiều kịch bản triển khai mạng hạ tầng trọng điểm:

Mạng vòng công nghiệp ERPS ITU-T G.8032 cho nhà máy thông minh

Trong các dây chuyền sản xuất tự động hoá liên tục, việc đứt gãy cáp mạng hoặc hỏng hóc một mắt xích có thể làm tê liệt toàn bộ nhà xưởng. IGS-6325-8T8S ứng dụng công nghệ mạng vòng ERPS theo tiêu chuẩn quốc tế ITU-T G.8032 với khả năng tự phục hồi liên kết quang trong thời gian dưới 10ms, đảm bảo dòng dữ liệu điều khiển SCADA không bao giờ bị ngắt quãng.

Thu gom dữ liệu đa điểm qua cáp quang và định tuyến Layer 3 tại phân xưởng

Với 8 khe cắm quang SFP tốc độ 2.5G/1G, switch đóng vai trò thiết bị thu gom (aggregation switch) lý tưởng, tiếp nhận các tuyến cáp quang từ các switch lớp access rải rác trong nhà máy. Đồng thời, bảng định tuyến tĩnh 128 mục và giao thức định tuyến động OSPFv2 tích hợp cho phép phân chia và định tuyến liên VLAN ngay tại hiện trường, giảm tải tối đa cho router trung tâm.

Giám sát an ninh và truyền dẫn quang đô thị

Dải nhiệt độ làm việc từ -40 đến 75 độ C giúp IGS-6325-8T8S hoạt động bền bỉ trong các tủ kỹ thuật ngoài trời phục vụ hệ thống camera giám sát giao thông thông minh ITS, trạm thu phí không dừng và trạm bơm cấp thoát nước đô thị mà không cần lắp thêm điều hoà không khí làm mát.

🔒 Bảo mật và quản trị mạng

IGS-6325-8T8S được tích hợp hệ thống tính năng bảo mật toàn diện từ Layer 2 đến Layer 4, tạo lớp bảo vệ vững chắc cho hệ thống điều khiển công nghiệp:

Kiểm soát truy cập và bảo vệ mạng công nghiệp

• Danh sách kiểm soát truy cập ACL: hỗ trợ lọc gói tin IP và MAC theo dải địa chỉ nguồn/đích, giao thức mạng, VLAN ID, mức ưu tiên 802.1p và mã DSCP với dung lượng danh sách lên đến 512 mục.
• Bảo vệ cổng và chống giả mạo: tích hợp tính năng Port Security, IP Source Guard (lên đến 512 mục), Dynamic ARP Inspection (lên đến 1K mục), xác thực người dùng cổng IEEE 802.1X, xác thực máy chủ RADIUS/TACACS+ và quản lý bảng địa chỉ MAC tĩnh lên tới 64 mục.
• Bảo mật kênh truyền quản trị: toàn bộ phiên làm việc của người quản trị được mã hoá an toàn qua các giao thức SSHv2, TLS v1.2 và SNMPv3, ngăn ngừa rủi ro nghe lén hoặc đánh cắp mật khẩu qua mạng.

Quản trị vận hành linh hoạt và giám sát đám mây

Người quản trị có thể giám sát switch qua cổng nối tiếp Console, giao diện Web trực quan (HTTP/HTTPS), Telnet, giao thức dòng lệnh CLI và giao thức SNMP v1/v2c/v3. Thiết bị hỗ trợ nâng cấp firmware và tải/nạp file cấu hình qua giao thức HTTP, đồng bộ thời gian thực qua NTP, khám phá thiết bị mạng qua LLDP, ghi nhật ký từ xa Syslog và gửi cảnh báo qua SMTP. Ngoài ra, thiết bị tương thích hoàn toàn với nền tảng quản trị mạng tập trung PLANET NMS, công cụ dò tìm Smart Discovery Utility và ứng dụng di động PLANET CloudViewerPro.

⚠️ Lưu ý khi lựa chọn

• ⚠️ Phân biệt chính xác model trong datasheet: Datasheet "IGS-6325 non-PoE series_v1.5" mô tả chung 5 model switch công nghiệp gồm IGS-6325-8T4X, IGS-6325-8T8S, IGS-6325-8T8S4X, IGS-6325-16T4S và IGS-6325-16T4X. Model IGS-6325-8T8S được mô tả trong bài này có 8 cổng đồng Gigabit và 8 khe quang 2.5G SFP; băng thông chuyển mạch đạt 56Gbps và thông lượng chuyển tiếp 41.66Mpps, không trang bị 4 khe uplink 10G SFP+ như model IGS-6325-8T8S4X.
• ⚠️ Không tích hợp tính năng cấp nguồn PoE: IGS-6325-8T8S là dòng switch thuần truyền dữ liệu, không cấp nguồn qua cáp mạng PoE trên các cổng RJ45. Trong trường hợp hệ thống đòi hỏi cấp nguồn cho camera IP, đầu đọc thẻ hoặc điểm truy cập Wi-Fi ngoài trời, quý khách vui lòng lựa chọn các model thuộc dòng PoE công nghiệp của PLANET như IGS-6325-16P4S (PoE+ 802.3at) hoặc IGS-6325-24UP4X (PoE++ 802.3bt).
• ⚠️ Cấp nguồn điện kép dự phòng: Thiết bị hỗ trợ hai ngõ vào nguồn độc lập DC 12~48V hoặc AC 24V. Khi sử dụng chế độ nguồn kép dự phòng, cần bảo đảm hai ngõ vào nguồn có cùng mức điện áp danh định và tuân thủ đúng sơ đồ đấu nối terminal block để tính năng bảo vệ ngược cực và rơ-le cảnh báo lỗi hoạt động chuẩn xác.
• ⚠️ Phụ kiện bộ nguồn và module quang mua rời: Switch không đóng gói kèm sẵn bộ đổi nguồn AC/DC và module quang SFP; khách hàng cần lựa chọn mua thêm bộ nguồn DIN-rail và module quang phù hợp với nhu cầu triển khai tại tab Đặt hàng và phụ kiện. Đối với môi trường công nghiệp khắc nghiệt, khuyến nghị sử dụng module quang dải nhiệt rộng (hậu tố -T).
• ⚠️ Quy định về an toàn và mã hoá: Thiết bị đạt các chuẩn chứng nhận FCC Part 15 Class A, CE (EN55032, EN55035) và chuẩn độ bền môi trường IEC 60068-2. Thiết bị hỗ trợ các giao thức bảo mật mã hoá SSHv2, TLS v1.2, SNMPv3 tuân thủ các quy định hiện hành về quản lý thiết bị an toàn mạng.
• ⚠️ Bài viết tham khảo kiến thức hạ tầng mạng: Để hiểu rõ hơn về tiêu chí lựa chọn thiết bị mạng cho môi trường khắc nghiệt và phụ kiện quang tương thích, quý khách có thể tham khảo bài viết Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy và cẩm nang Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD do đội ngũ kỹ sư NTCOM biên soạn.

Mọi giá trị hiệu năng trong bài (băng thông chuyển mạch, thông lượng) là mức tối đa do hãng công bố trong datasheet; kết quả thực tế phụ thuộc cấu hình, nguồn cấp, nhiệt độ môi trường và tải của hệ thống.

PLANET, PLANET Networking & Communication, CloudNMS là thương hiệu của PLANET Technology Corporation. Các tên thương hiệu khác thuộc chủ sở hữu tương ứng. Thông số trích từ datasheet chính hãng "IGS-6325 non-PoE series_v1.5" (file PDF tạo ngày 2026-04-16); NTCOM không chịu trách nhiệm về thay đổi thông số của hãng sau thời điểm đăng bài.

Tài liệu mang tính tham khảo kỹ thuật; áp dụng theo môi trường thực tế và cần kiểm duyệt trước khi triển khai diện rộng.
