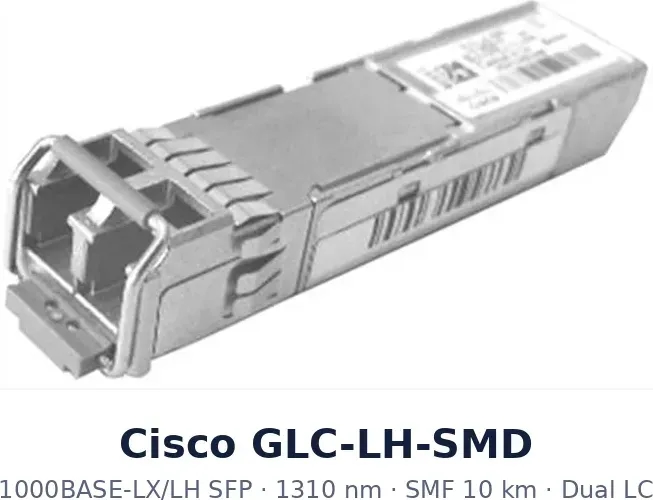

Cisco GLC-LH-SMD module quang SFP 1000BASE-LX/LH 1310nm 10km

Cisco GLC-LH-SMD là module quang SFP chuẩn 1000BASE-LX/LH của Cisco, bước sóng 1310 nm, dùng chủ yếu cho cáp quang đơn mode (SMF) với cự ly tới 10 km, đầu nối Dual LC, có DOM và dải nhiệt độ mở rộng EXT. Module cắm vào cổng SFP Gigabit của switch, router Cisco để nối các tòa nhà, nhà xưởng, trạm và chi nhánh trong phạm vi 10 km; trên cáp quang đa mode đạt 550 m khi dùng dây nhảy mode-conditioning.

Liên hệ: 0986 397 886

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, module 1000BASE-LX/LH tương thích chuẩn IEEE 802.3z 1000BASE-LX, hoạt động trên sợi đơn mode tới 10 km và tới 550 m trên mọi loại sợi đa mode. Khi dùng trên sợi đa mode, đầu phát phải đi qua dây nhảy mode-conditioning. GLC-LH-SMD là bản có DOM, cấp nhiệt độ EXT.

Liên hệ: 0986 397 886

Điểm nổi bật

• Chuẩn 1000BASE-LX/LH, 1310 nm: tương thích IEEE 802.3z 1000BASE-LX.
• Tới 10 km trên sợi đơn mode ITU-T G.652; 550 m trên sợi đa mode (cần dây nhảy mode-conditioning).
• Có DOM: theo dõi công suất quang phát, thu, nhiệt độ và điện áp của module.
• Nhiệt độ EXT: hoạt động từ -5°C đến 85°C.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

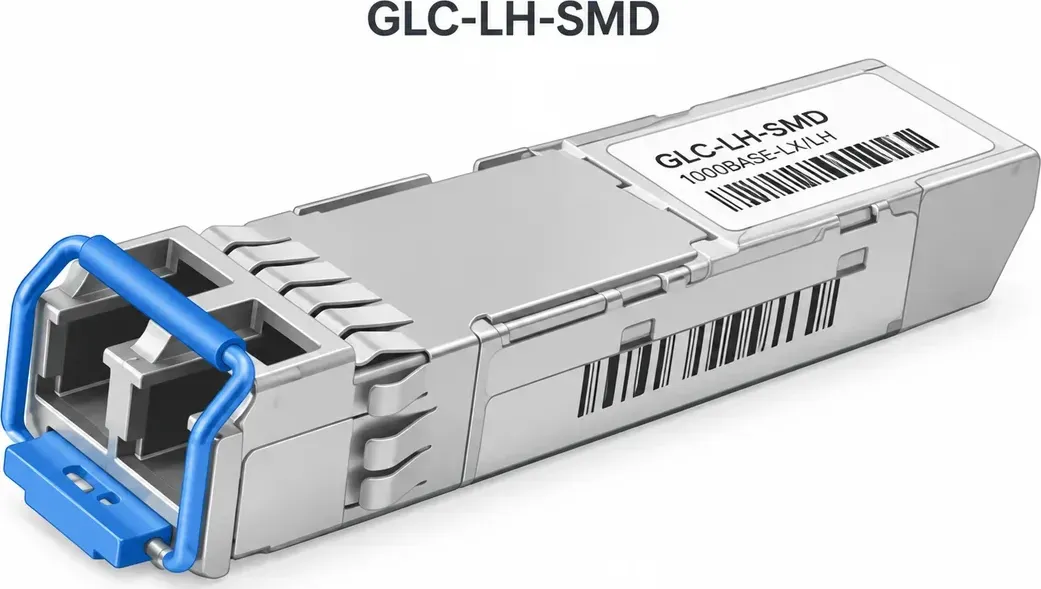

Đầu nối, cáp và thông số vật lý

• Đầu nối: Dual LC/PC (hai sợi, một sợi phát và một sợi thu). Datasheet chỉ hỗ trợ dây nhảy quang đầu PC hoặc UPC, không hỗ trợ dây nhảy đầu APC.
• Cự ly cáp tối thiểu: 2 m (6.5 feet) cho mọi module SFP trong datasheet.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn; công suất tiêu thụ điển hình tới 1W mỗi cổng SFP.
• Nhiệt độ: cấp EXT, hoạt động từ -5°C đến 85°C; lưu kho từ -40 đến 85°C.
• Cắm nóng (hot-swappable): lắp hoặc thay module khi thiết bị đang chạy, dễ bảo trì và giảm thời gian dừng.

Ứng dụng tiêu biểu

Liên kết giữa các tòa nhà và khu nhà xưởng

Nối switch giữa các tòa nhà, nhà xưởng, kho bãi trong khu công nghiệp hoặc khuôn viên rộng qua cáp quang đơn mode, cự ly tới 10 km.

Trạm biến áp và hệ thống công nghiệp

Dùng cho cổng SFP của switch công nghiệp Cisco Catalyst IE9300 Rugged (GLC-LH-SMD= có trong Table 15 SFP support của datasheet IE9300) để nối các tủ thiết bị qua cáp quang đơn mode; lưu ý giảm định mức nhiệt độ của switch khi dùng module cấp EXT.

Đường uplink về lõi mạng

Uplink Gigabit từ switch truy cập về switch lõi hoặc router ở phòng máy trung tâm khi cáp quang là loại đơn mode.

Giám sát và vận hành

Module hỗ trợ Digital Optical Monitoring (DOM). Theo mô tả trong datasheet, chức năng DOM (theo SFF-8472 MSA) cho phép theo dõi trực tiếp các thông số như công suất quang phát, công suất quang thu, nhiệt độ, dòng phân cực laser và điện áp cấp cho module, giúp đội vận hành phát hiện sớm tuyến quang suy giảm trước khi mất kết nối.

Theo datasheet, các module SFP Gigabit của Cisco có thể dùng lẫn các chuẩn 1000BASE-T, SX, LX/LH, EX, ZX hoặc BX trên từng cổng (port-by-port), nên có thể đầu tư dần theo nhu cầu (pay as you populate).

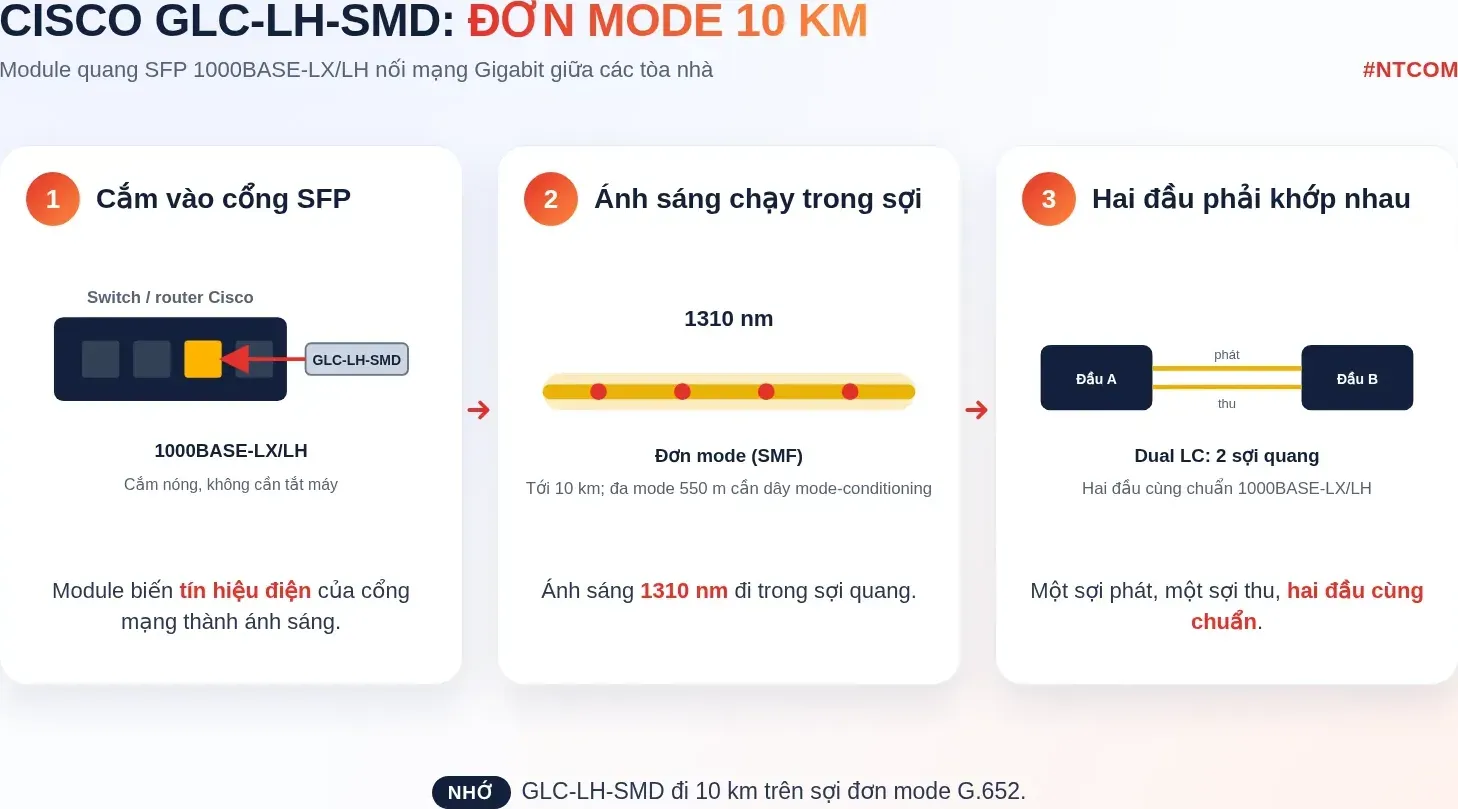

Lưu ý khi lựa chọn

• Loại sợi: cự ly 10 km áp dụng cho sợi đơn mode ITU-T G.652. Trên sợi đa mode chỉ đạt 550 m và bắt buộc dùng dây nhảy mode-conditioning theo chuẩn IEEE, bất kể chiều dài tuyến.
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 1000BASE-LX/LH, bước sóng 1310 nm.
• Nhiệt độ: cấp EXT (-5°C đến 85°C). Với switch công nghiệp IE9300, dùng module EXT thì switch phải giảm định mức nhiệt độ vận hành theo chú thích của datasheet IE9300.
• Tương thích: tra Cisco Optics-to-Device Compatibility Matrix cho đúng model thiết bị và phiên bản phần mềm trước khi đặt hàng.
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

Cách chọn giữa các chuẩn SX, LX/LH và 10G LR theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang và suy hao trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (mã tài liệu C78-366584-24, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
