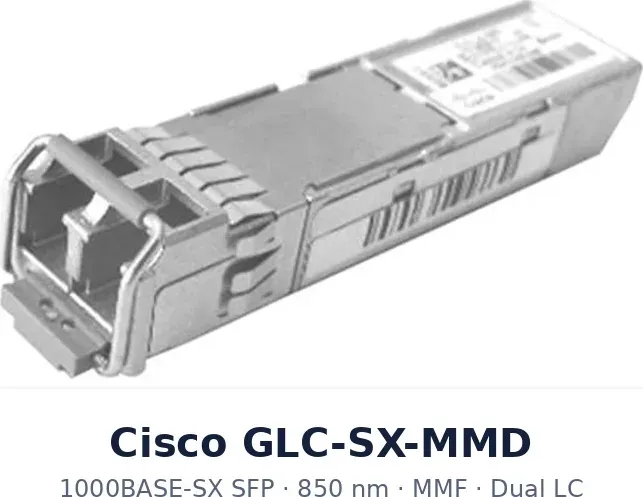

Cisco GLC-SX-MMD module quang SFP 1000BASE-SX đa mode 850nm 550m

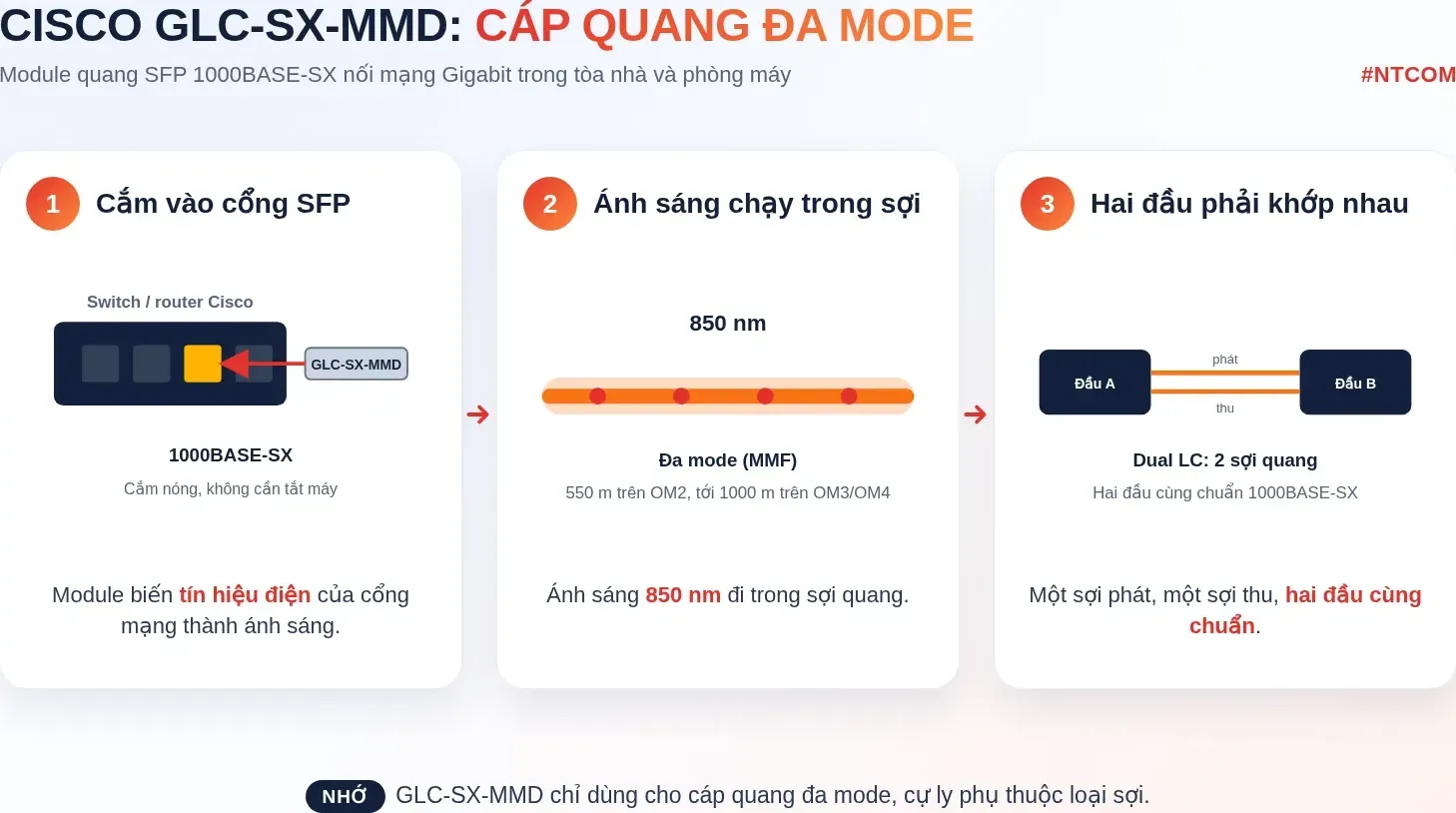

Cisco GLC-SX-MMD là module quang SFP chuẩn 1000BASE-SX của Cisco, bước sóng 850 nm, dùng cho cáp quang đa mode (MMF), đầu nối Dual LC, có hỗ trợ giám sát quang số DOM và dải nhiệt độ mở rộng EXT. Module cắm vào cổng SFP Gigabit của switch, router Cisco để nối các tủ rack, phòng máy và tầng trong cùng tòa nhà hoặc khuôn viên qua cáp quang đa mode, với cự ly 550 m trên sợi 50 μm OM2 và tới 1000 m trên OM3/OM4.

Liên hệ: 0986 397 886

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, module 1000BASE-SX tương thích chuẩn IEEE 802.3z 1000BASE-SX, hoạt động trên sợi đa mode 50 μm tới 550 m và trên sợi đa mode 62.5 μm loại FDDI tới 220 m; trên sợi 50 μm tối ưu laser có thể tới 1 km. GLC-SX-MMD là bản có DOM, cấp nhiệt độ EXT.

Liên hệ: 0986 397 886

Điểm nổi bật

• Chuẩn 1000BASE-SX, 850 nm: tương thích IEEE 802.3z, kết nối Gigabit Ethernet trên cáp quang đa mode.
• Cự ly theo loại sợi: 220 m (62.5 μm FDDI-grade), 275 m (OM1), 550 m (OM2), 1000 m (OM3, OM4, OM5).
• Có DOM: theo dõi công suất quang phát, thu, nhiệt độ và điện áp của module.
• Nhiệt độ EXT: hoạt động từ -5°C đến 85°C.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

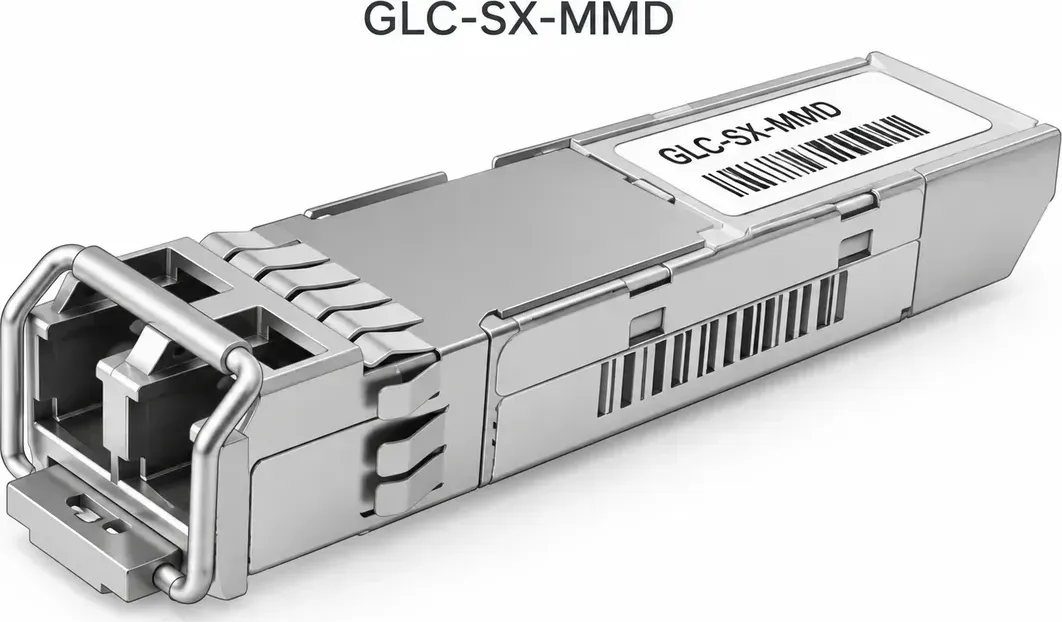

Đầu nối, cáp và thông số vật lý

• Đầu nối: Dual LC/PC (hai sợi, một sợi phát và một sợi thu). Datasheet chỉ hỗ trợ dây nhảy quang đầu PC hoặc UPC, không hỗ trợ dây nhảy đầu APC.
• Cự ly cáp tối thiểu: 2 m (6.5 feet) cho mọi module SFP trong datasheet.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn; công suất tiêu thụ điển hình tới 1W mỗi cổng SFP.
• Nhiệt độ: cấp EXT, hoạt động từ -5°C đến 85°C; lưu kho từ -40 đến 85°C.
• Cắm nóng (hot-swappable): lắp hoặc thay module khi thiết bị đang chạy, dễ bảo trì và giảm thời gian dừng.

Ứng dụng tiêu biểu

Kết nối trong tòa nhà và phòng máy

Nối switch truy cập ở các tầng về switch lõi trong phòng máy, hoặc nối các tủ rack trong trung tâm dữ liệu bằng cáp quang đa mode sẵn có, cự ly tới 550 m trên OM2 và tới 1000 m trên OM3/OM4.

Khuôn viên nhà máy, trường học, bệnh viện

Liên kết Gigabit giữa các khu nhà gần nhau trong cùng khuôn viên khi đã có cáp quang đa mode; nên dùng sợi OM3 trở lên cho tuyến dài trên 550 m.

Cổng uplink của switch công nghiệp

Dùng cho cổng SFP của các dòng switch Cisco có trong danh sách hỗ trợ, ví dụ Catalyst IE9300 Rugged (có trong Table 15 SFP support của datasheet IE9300); lưu ý giảm định mức nhiệt độ của switch khi dùng module cấp EXT.

Giám sát và vận hành

Module hỗ trợ Digital Optical Monitoring (DOM). Theo mô tả trong datasheet, chức năng DOM (theo SFF-8472 MSA) cho phép theo dõi trực tiếp các thông số như công suất quang phát, công suất quang thu, nhiệt độ, dòng phân cực laser và điện áp cấp cho module, giúp đội vận hành phát hiện sớm tuyến quang suy giảm trước khi mất kết nối.

Theo datasheet, các module SFP Gigabit của Cisco có thể dùng lẫn các chuẩn 1000BASE-T, SX, LX/LH, EX, ZX hoặc BX trên từng cổng (port-by-port), nên có thể đầu tư dần theo nhu cầu (pay as you populate).

Lưu ý khi lựa chọn

• Đúng loại sợi: GLC-SX-MMD chỉ dùng cho cáp quang đa mode (multimode fiber only). Tuyến cáp quang đơn mode cần module LX/LH, EX hoặc ZX.
• Cự ly phụ thuộc loại sợi: con số 550 m áp dụng cho sợi 50 μm OM2; sợi 62.5 μm chỉ đạt 220 m (FDDI-grade) hoặc 275 m (OM1). Kiểm tra loại sợi thực tế trước khi chọn.
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 1000BASE-SX và cùng bước sóng 850 nm.
• Nhiệt độ: cấp EXT (-5°C đến 85°C). Với switch công nghiệp IE9300, dùng module EXT thì switch phải giảm định mức nhiệt độ vận hành theo chú thích của datasheet IE9300.
• Tương thích: tra Cisco Optics-to-Device Compatibility Matrix cho đúng model thiết bị và phiên bản phần mềm trước khi đặt hàng.
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

Cách chọn giữa các chuẩn SX, LX/LH và 10G LR theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang và suy hao trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (mã tài liệu C78-366584-24, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
