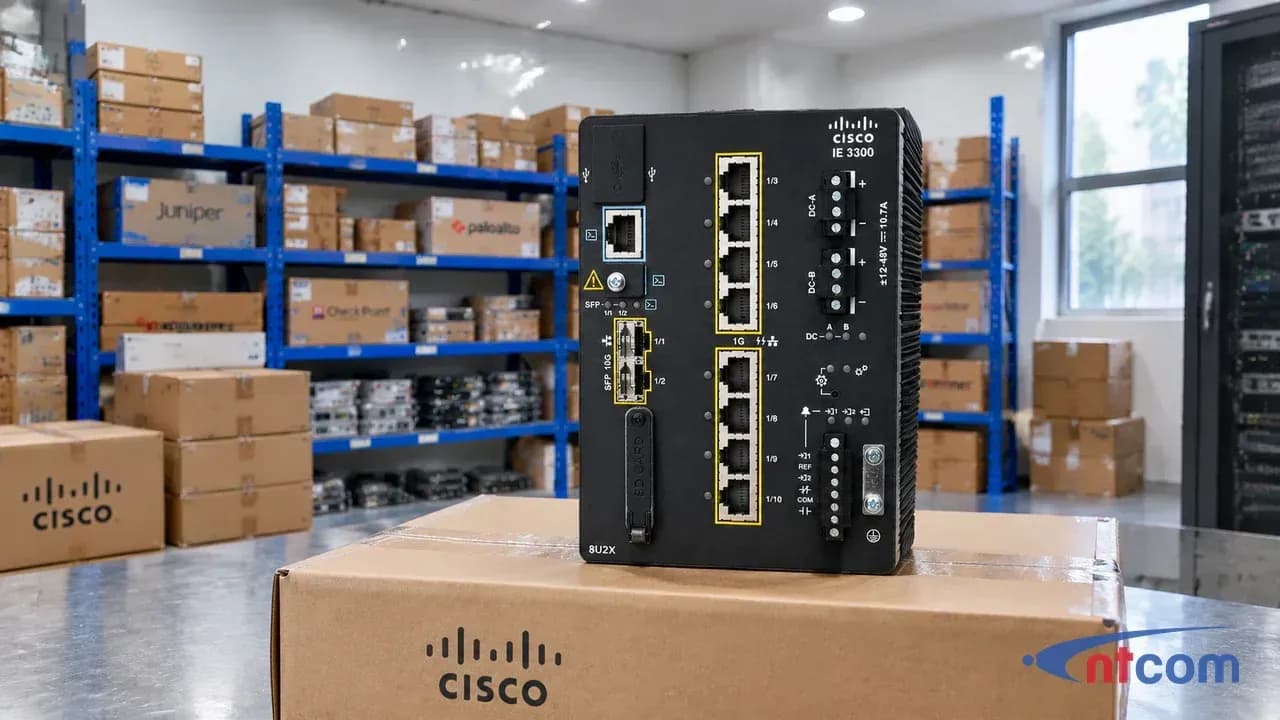

Cisco IE-3300-8U2X-E switch công nghiệp Layer 3 4PPoE 480W 10G

Cisco IE-3300-8U2X-E là dòng switch công nghiệp Layer 2 và Layer 3 dạng mô-đun gắn thanh DIN-rail thuộc họ Cisco Catalyst IE3300 Rugged Series, nổi bật với khả năng cấp nguồn công suất lớn 4PPoE (IEEE 802.3bt Type 3 trên 8 cổng thân máy, mở rộng cổng Type 4 bằng mô-đun IEM-3300-4MU=) cùng 2 cổng truyền dẫn quang uplink 10 Gigabit Ethernet SFP+ tốc độ cao. Được tích hợp sẵn giấy phép phần mềm Network Essentials vĩnh viễn trên nền tảng hệ điều hành Cisco IOS XE, thiết bị là giải pháp mạng tối ưu cho các nhà máy sản xuất, trạm biến áp điện lực và hạ tầng giao thông thông minh cần cấp nguồn đồng thời cho thiết bị đầu cuối công suất cao và truyền dẫn đường trục 10G trong môi trường khắc nghiệt.

Liên hệ: 0986 397 886

Tổng quan

Điểm khác biệt của Cisco Catalyst IE-3300-8U2X-E là cả 8 cổng đồng RJ-45 Gigabit trên thân máy đều hỗ trợ cấp nguồn 4PPoE (4-pair PoE) theo chuẩn IEEE 802.3bt Type 3 (tối đa 60W mỗi cổng), đồng thời tương thích ngược với chuẩn PoE (802.3af) và PoE+ (802.3at). Tổng ngân sách nguồn PoE của hệ thống đạt tới 480W (tính cả mô-đun mở rộng khi kết hợp bộ nguồn phù hợp), đủ cấp nguồn trực tiếp cho các thiết bị tiêu thụ điện lớn như camera PTZ độ phân giải cao có sưởi/quạt, điểm truy cập Wi-Fi 6 công nghiệp và màn hình điều khiển HMI mà không cần kéo thêm dây nguồn rời. Khi cần cổng chuẩn 802.3bt Type 4 (lên tới 90W), có thể gắn thêm mô-đun mở rộng IEM-3300-4MU= (4 cổng 2.5G 4PPoE Type 4).

Kế thừa kiến trúc mô-đun tiên tiến của dòng Catalyst IE3300, thân máy cơ sở IE-3300-8U2X-E cho phép ghép nối trực tiếp với một mô-đun mở rộng IEM-3300 bên hông để nâng tổng số cổng lên tới tối đa 26 cổng (gồm 24 cổng Gigabit Ethernet đồng/quang và 2 cổng 10 Gigabit quang SFP+) hoặc bổ sung cổng multigigabit 2.5G. Khả năng mở rộng tại chỗ này giúp doanh nghiệp bảo vệ chi phí đầu tư ban đầu và dễ dàng mở rộng mật độ kết nối khi dây chuyền sản xuất phát triển mà không phải thay thế thân switch trung tâm.

Theo datasheet Cisco, dòng Catalyst IE3300 Rugged Series được thiết kế chuyên biệt cho môi trường sản xuất tự động hóa, năng lượng, giao thông, khai khoáng, đô thị thông minh và dầu khí, cũng như các không gian ngoài trời, nhà kho và trung tâm phân phối. Thiết bị hỗ trợ kiến trúc điện toán biên Cisco IOx để triển khai trực tiếp ứng dụng nhận diện tài sản công nghiệp Cisco Cyber Vision hoặc giải pháp truy cập từ xa theo mô hình Zero-Trust Cisco Secure Equipment Access (SEA) ngay trên switch mà không ảnh hưởng đến hiệu năng chuyển mạch.

Liên hệ: 0986 397 886

Điểm nổi bật

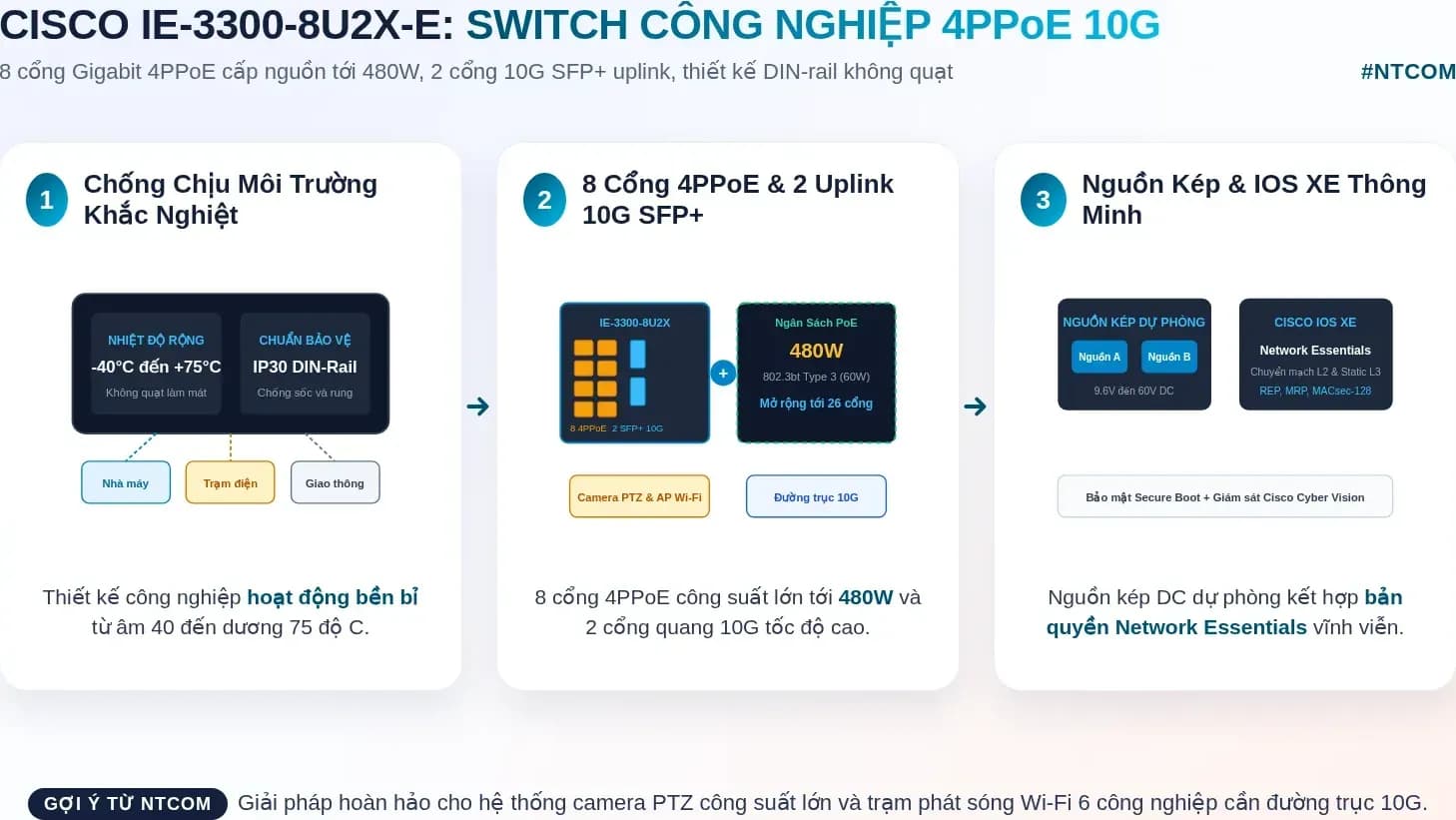

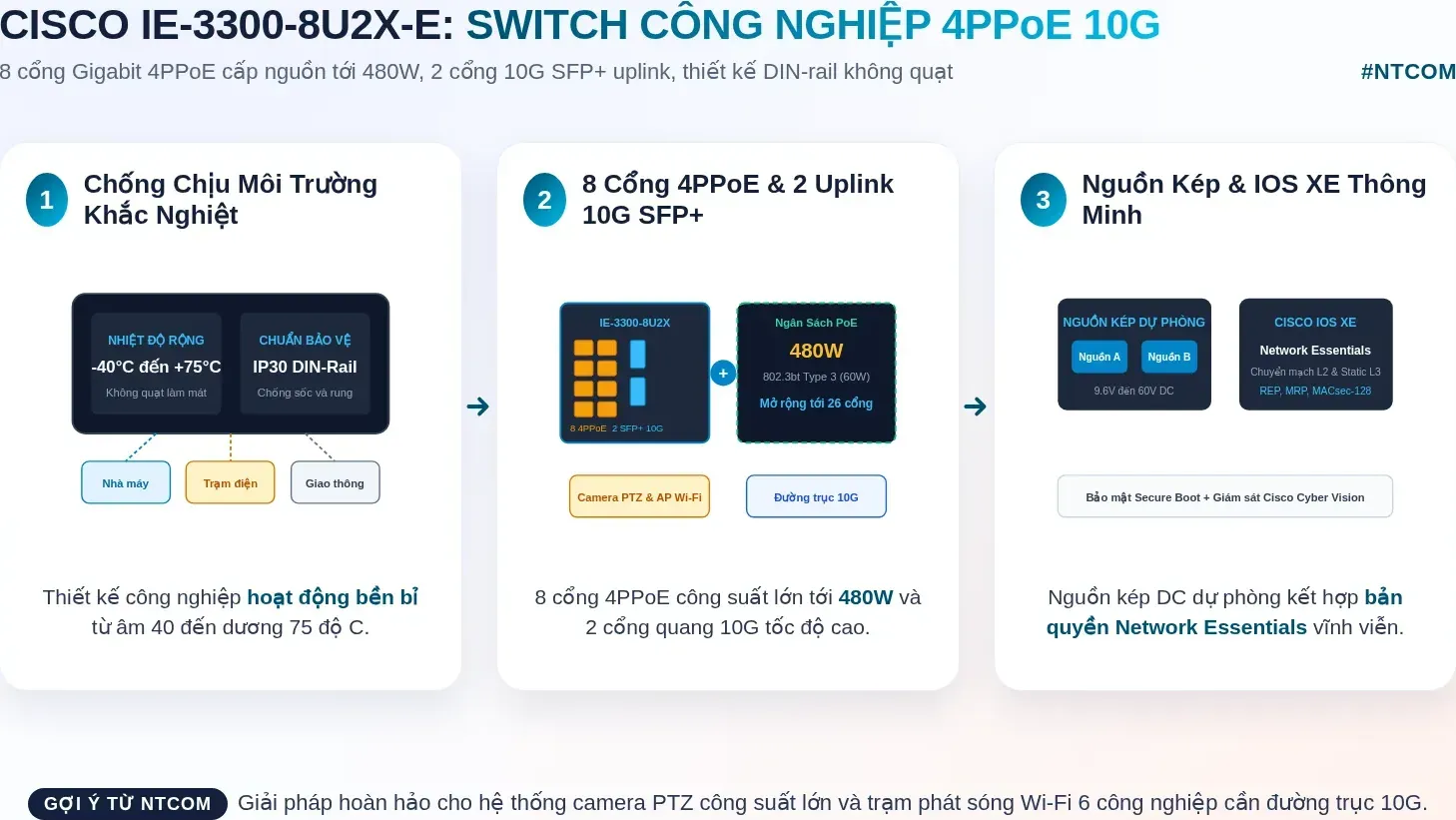

• 10 cổng tốc độ cao trên thân máy: 8 cổng đồng RJ-45 10/100/1000M hỗ trợ 4PPoE IEEE 802.3bt Type 3 và 2 cổng quang SFP+ 1G/10G uplink, đạt tốc độ chuyển tiếp line rate cho mọi cổng và mọi kích thước gói tin.
• Thiết kế mô-đun mở rộng linh hoạt: gắn thêm một mô-đun IEM-3300 bên hông để nâng tổng số cổng lên tới 24 cổng Gigabit và 2 cổng 10G SFP+.
• Ngân sách nguồn 4PPoE lên tới 480W: cấp nguồn PoE/PoE+/4PPoE công suất lớn trên cả thân máy và mô-đun mở rộng cho camera PTZ, Wi-Fi 6 AP và cảm biến IoT công nghiệp.
• Thiết kế công nghiệp không quạt bền bỉ: tản nhiệt đối lưu tự nhiên không có chi tiết chuyển động, vỏ bảo vệ IP30, dải nhiệt độ vận hành rộng từ -40°C đến +75°C (trong tủ có quạt thông gió tối thiểu 200 LFM), chống chịu rung, sốc, xung sét và nhiễu điện từ nặng.
• Nguồn DC kép dự phòng an toàn: 2 ngõ vào nguồn DC dải rộng 9.6 đến 60VDC (yêu cầu 48VDC cho PoE và 54VDC cho PoE+ / 4PPoE), dòng vào tối đa 10.5A, công suất tiêu thụ bản thân switch 42W (chưa tính công suất cấp PoE).
• Giao thức công nghiệp và dự phòng vòng: hỗ trợ CIP EtherNet/IP, PROFINET, Modbus TCP, đồng bộ thời gian IEEE 1588 PTP v2 (Default Profile), Resilient Ethernet Protocol (REP) và PROFINET MRP.
• Bảo mật tích hợp trên Cisco IOS XE: trang bị Secure Boot, ký xác thực ảnh phần mềm (Image Signing), chip phần cứng Cisco Trust Anchor, xác thực 802.1X, DHCP Snooping, Dynamic ARP Inspection, ACL, mã hóa MACsec-128 và giám sát luồng Full Flexible NetFlow (FNF).
• Giấy phép Network Essentials vĩnh viễn: cung cấp đầy đủ bộ tính năng chuyển mạch Layer 2 công nghiệp, định tuyến Inter-VLAN và định tuyến tĩnh; dễ dàng nâng cấp lên Network Advantage bằng giấy phép phần mềm khi cần định tuyến động nâng cao.

Liên hệ: 0986 397 886

Phần cứng và cổng kết nối

Liên hệ: 0986 397 886

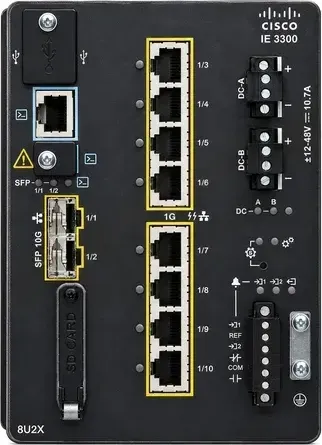

Cấu hình cổng

• 8 cổng đồng Gigabit 4PPoE: chuẩn 10/100/1000M RJ-45, cấp nguồn 4PPoE IEEE 802.3bt Type 3 (tối đa 60W/cổng), tương thích ngược PoE (15.4W) và PoE+ (30W); tổng ngân sách PoE tối đa 480W tính cả mô-đun mở rộng.
• 2 cổng uplink quang SFP+ 1G/10G: 2 khe cắm SFP+ độc lập hỗ trợ cả module quang 1G SFP và 10G SFP+, đáp ứng băng thông đường trục 10 Gbps về switch trung tâm hoặc phòng điều khiển.
• Giao diện mở rộng bên hông: ghép nối trực tiếp với một mô-đun mở rộng dòng IEM-3300 (IEM-3300-8T=, IEM-3300-16T=, IEM-3300-8S=, IEM-3300-6T2S=, IEM-3300-14T2S=, IEM-3300-8P=, IEM-3300-16P=, IEM-3300-4MU=).

Giao diện điều khiển và quản trị

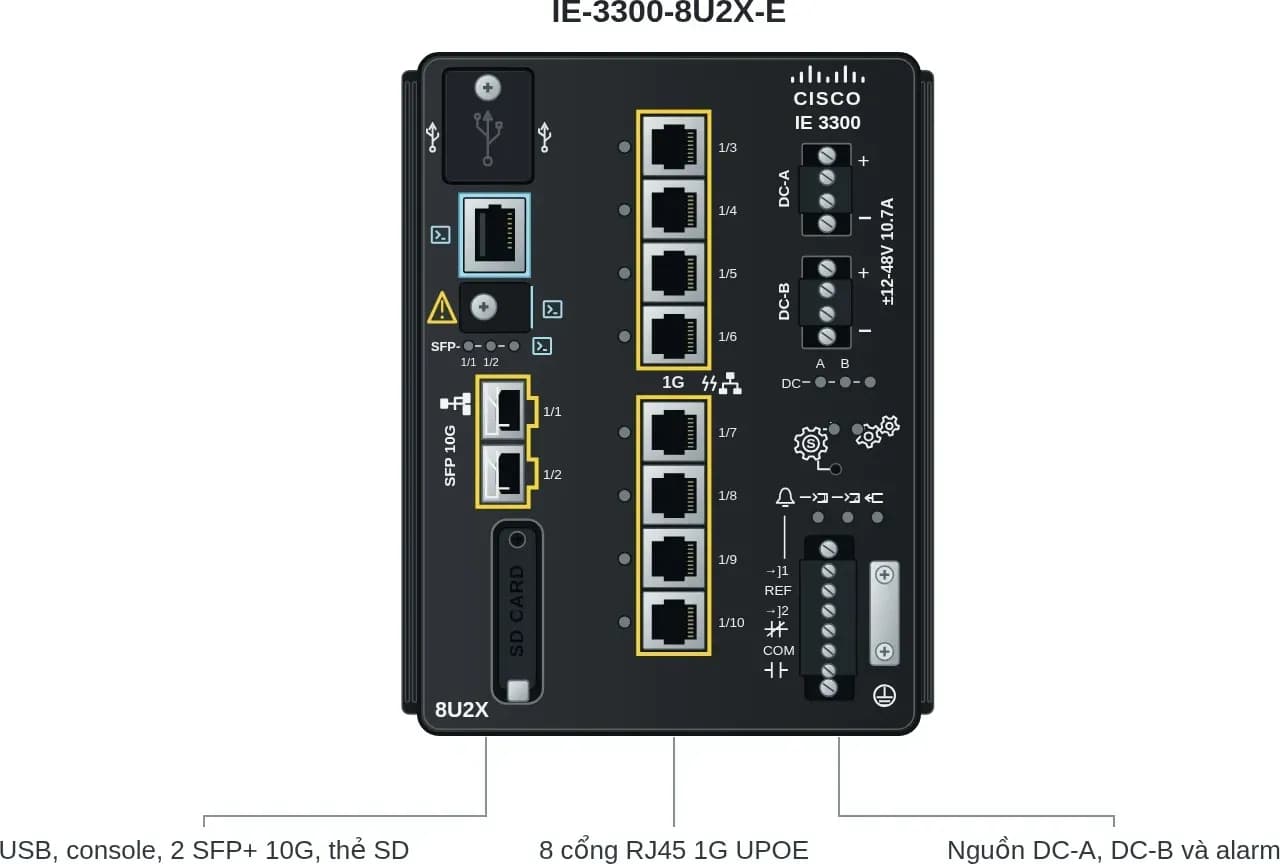

• Cổng console: 1 cổng RS-232 qua đầu nối RJ-45 và 1 cổng USB Mini Type B để cấu hình CLI trực tiếp.
• Lưu trữ rời: 1 cổng USB 2.0 (nạp ảnh hệ điều hành và tệp cấu hình) và 1 khe cắm thẻ nhớ SD công nghiệp dung lượng 4 GB hoặc 16 GB (thẻ SD và USB là phụ kiện tùy chọn, không đi kèm mặc định).
• Cổng cảnh báo tiếp điểm: 2 ngõ vào cảnh báo (2 alarms in) và 1 ngõ ra cảnh báo (1 alarm out) để kết nối cảm biến cửa tủ điện, nguồn phụ hoặc còi báo hiệu ngoại vi.
• Bộ nhớ và xử lý khung tin: trang bị 4 GB DRAM, 1.5 GB bộ nhớ Flash khả dụng cho người dùng và hỗ trợ khung truyền Jumbo Frames tối đa 8996 bytes.

Liên hệ: 0986 397 886

Đặc tính cơ khí và nguồn điện

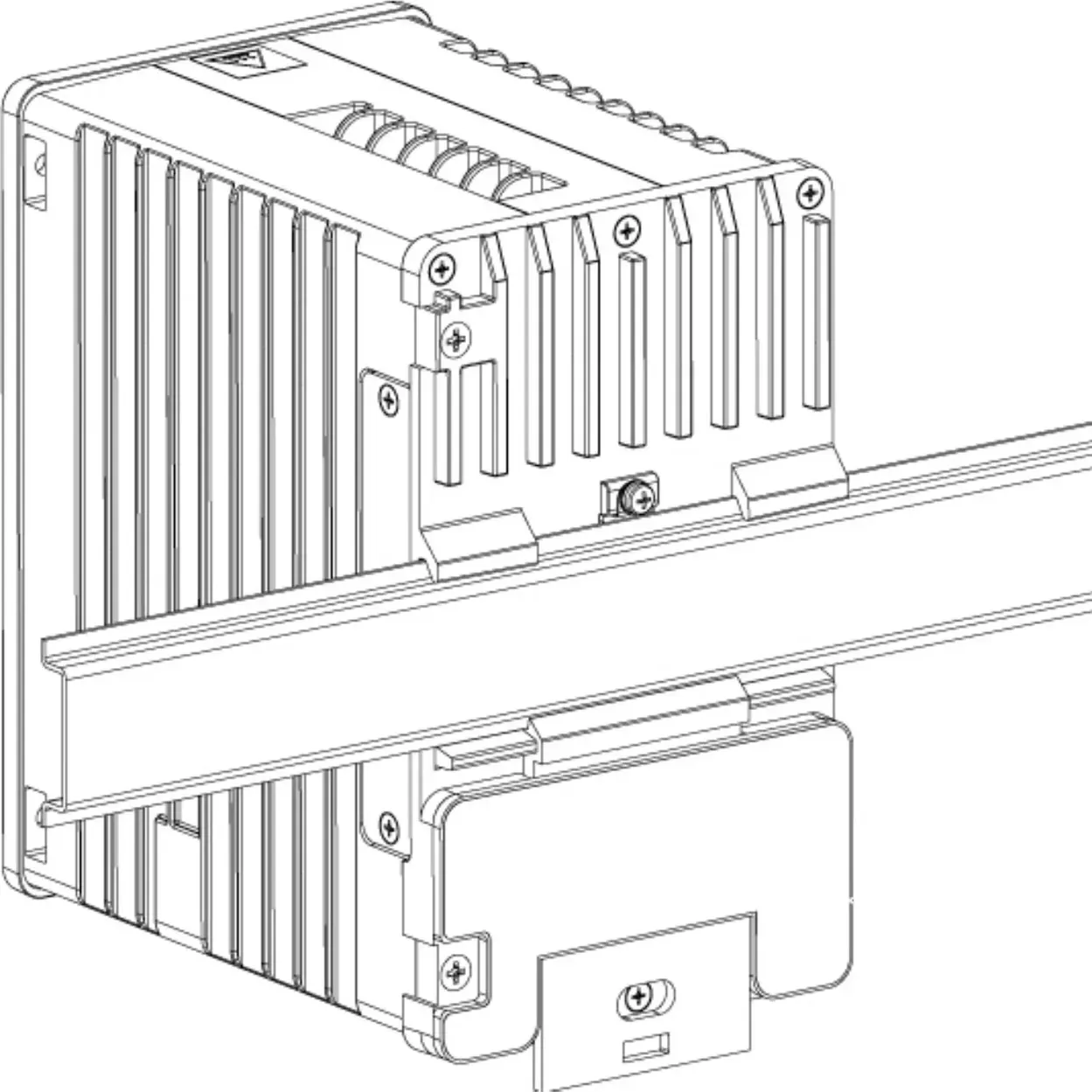

Cisco IE-3300-8U2X-E có kích thước 15.2 x 11.2 x 13.5 cm (6.0 x 4.4 x 5.3 in - Cao x Rộng x Sâu), trọng lượng 2.0 kg (4.5 lbs), thiết kế gắn thanh DIN rail tiêu chuẩn. Thiết bị sử dụng 2 ngõ vào nguồn DC dự phòng (Dual DC power inputs) dải điện áp từ 9.6 đến 60VDC; trong đó cần tối thiểu 48VDC để cấp PoE và tối thiểu 54VDC để cấp PoE+ hoặc 4PPoE. Dòng điện đầu vào tối đa là 10.5A và công suất tiêu thụ định mức của switch là 42W (đo ở 54V, chưa bao gồm công suất cấp PoE). Chỉ số độ tin cậy MTBF công bố đạt 436.034 giờ theo chuẩn Telcordia Issue 3 / Issue 4.

Vỏ kim loại tản nhiệt thụ động chuẩn IP30 cho phép thiết bị làm việc bền bỉ từ -40°C đến +70°C trong tủ thông gió đối lưu (40 LFM), -40°C đến +60°C trong tủ kín, và lên tới -40°C đến +75°C trong tủ có quạt/quạt thổi tối thiểu 200 LFM (được thử nghiệm điển hình ở +85°C trong 16 giờ). Switch đạt các chứng nhận công nghiệp quan trọng như IEC 61850-3 và IEEE 1613 cho trạm biến áp, EN 50121-4 cho đường sắt, NEMA TS 2-2016 cho giao thông thông minh, IEC 62443-4-1/4-2 về an toàn điều khiển tự động hóa và chứng chỉ chống cháy nổ Class I Division 2 / ATEX Zone 2.

Toàn bộ thông số kỹ thuật chi tiết của thiết bị xem tại tab Thông số kỹ thuật.

Bảo mật và quản trị

Vận hành trên hệ điều hành Cisco IOS XE với giấy phép Network Essentials vĩnh viễn, Cisco IE-3300-8U2X-E tích hợp sẵn cơ chế bảo mật phần cứng chống giả mạo gồm Secure Boot, Image Signing và chip Cisco Trust Anchor. Thiết bị hỗ trợ kiểm soát truy cập mạng IEEE 802.1X, Port Security, DHCP Snooping, Dynamic ARP Inspection (DAI), IP Source Guard, mã hóa đường truyền MACsec-128 và giám sát lưu lượng Full Flexible NetFlow (FNF). Quản trị viên có thể vận hành thiết bị qua giao diện đồ họa WebUI trực quan, CLI, SNMPv2/v3, tự động hóa bằng NETCONF/RESTCONF/YANG hoặc quản lý tập trung qua Cisco Catalyst Center.

Ứng dụng tiêu biểu

Giám sát an ninh CCTV và giao thông thông minh (ITS)

Cấp nguồn 4PPoE công suất lớn (tới 60W/cổng trên thân máy, tổng ngân sách 480W) trực tiếp cho các cụm camera PTZ ngoài trời, đèn hồng ngoại và radar giao thông, đồng thời gom luồng video độ phân giải cao truyền về trung tâm điều hành qua đường trục quang 10G SFP+.

Nhà máy thông minh và tự động hóa công nghiệp

Kết nối các bộ điều khiển lập trình PLC, màn hình HMI, cánh tay robot và điểm truy cập Wi-Fi 6 công nghiệp trong dây chuyền sản xuất với hỗ trợ giao thức PROFINET, EtherNet/IP (CIP), Modbus TCP và vòng dự phòng REP/MRP hội tụ nhanh.

Trạm biến áp điện lực, năng lượng và dầu khí

Lắp đặt trong tủ điều khiển tại trạm biến áp hoặc khu vực nguy hiểm có nguy cơ cháy nổ nhờ tuân thủ tiêu chuẩn IEC 61850-3, IEEE 1613 và chứng chỉ UL/CSA Class I Division 2, ATEX Zone 2.

Lưu ý khi lựa chọn

Phân biệt IE-3300-8U2X-E với IE-3300-8U2X-A và IE-3300-8T2X-E

IE-3300-8U2X-E và IE-3300-8U2X-A có cùng thiết kế phần cứng 8 cổng đồng 4PPoE và 2 cổng quang SFP+ 10G, chỉ khác giấy phép phần mềm đi kèm mặc định (-E là Network Essentials, -A là Network Advantage). Nếu chỉ cần chuyển mạch Layer 2, định tuyến Inter-VLAN và định tuyến tĩnh, bản IE-3300-8U2X-E giúp tối ưu chi phí đầu tư; khi cần định tuyến động OSPF, BGP, IS-IS, VRF-lite hoặc MACsec-256 về sau, có thể mua thêm giấy phép nâng cấp vĩnh viễn IE3300-NW-A=. Trong khi đó, mã IE-3300-8T2X-E có cùng số cổng nhưng không hỗ trợ cấp nguồn PoE.

Cổng 4PPoE Type 3 trên thân máy và mở rộng Type 4

8 cổng đồng RJ-45 trên thân switch IE-3300-8U2X-E hỗ trợ chuẩn IEEE 802.3bt Type 3 (60W). Khi cần cấp nguồn chuẩn 802.3bt Type 4 (90W) và cổng tốc độ 2.5G, có thể gắn thêm mô-đun mở rộng IEM-3300-4MU= (4 cổng 2.5G 4PPoE Type 4); theo chú thích datasheet, mô-đun IEM-3300-4MU= hiện chưa hỗ trợ PTP. Toàn hệ thống hỗ trợ tối đa 24 cổng PoE/PoE+, 8 cổng Type 3 hoặc 4 cổng Type 4 trong tổng ngân sách PoE 480W.

Yêu cầu điện áp và chọn bộ nguồn DIN-rail

Để cấp nguồn PoE (802.3af), điện áp DC đầu vào phải đạt tối thiểu 48VDC; để cấp nguồn PoE+ (802.3at) hoặc 4PPoE (802.3bt), điện áp DC đầu vào phải đạt tối thiểu 54VDC. Để khai thác tối đa ngân sách PoE 360W hoặc 480W, cần chọn bộ nguồn công nghiệp Cisco DIN-rail có công suất tương ứng với tổng công suất tiêu thụ của switch (42W) cộng với công suất PoE cấp cho thiết bị đầu cuối, chẳng hạn PWR-IE170W-PC-AC=, PWR-IE240W-PCAC-L= hoặc PWR-IE480W-PCAC-L=. Lưu ý các bộ nguồn có hậu tố -L đạt chuẩn IP20 và không được chứng nhận cho trạm điện thông minh (smart grid) hoặc khu vực nguy hiểm cháy nổ.

Lưu ý về cổng SFP+ 10G và chú thích datasheet

Hai khe SFP+ hỗ trợ cả module quang 1G SFP và 10G SFP+ (không hỗ trợ module SFP hoàn toàn không phải của Cisco nhưng cho phép dùng với cảnh báo). Theo chú thích trong datasheet Cisco C78-741759-14: các thông số 3000 tuyến IPv4 gián tiếp và 512 tuyến IPv6 gián tiếp chỉ áp dụng cho mã -A hoặc mã -E đã nâng cấp giấy phép Network Advantage; thân máy uplink 10G chỉ hỗ trợ IEEE 1588 PTP v2 Default Profile (không hỗ trợ Power Profile như bản uplink 1G); tính năng L2NAT không hỗ trợ trên các cổng uplink 10G; và phê duyệt chứng nhận hàng hải (Marine I) cho các biến thể IE 3300 10G đang trong quá trình hoàn tất (pending).

Xem danh mục mã đặt hàng, mô-đun mở rộng, bộ nguồn và giấy phép tương thích tại tab Licensing and deployment.

Tham khảo thêm các bài viết chuyên sâu từ NTCOM tại Cisco IE3400 và IE3300: khác nhau những gì và Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy.
