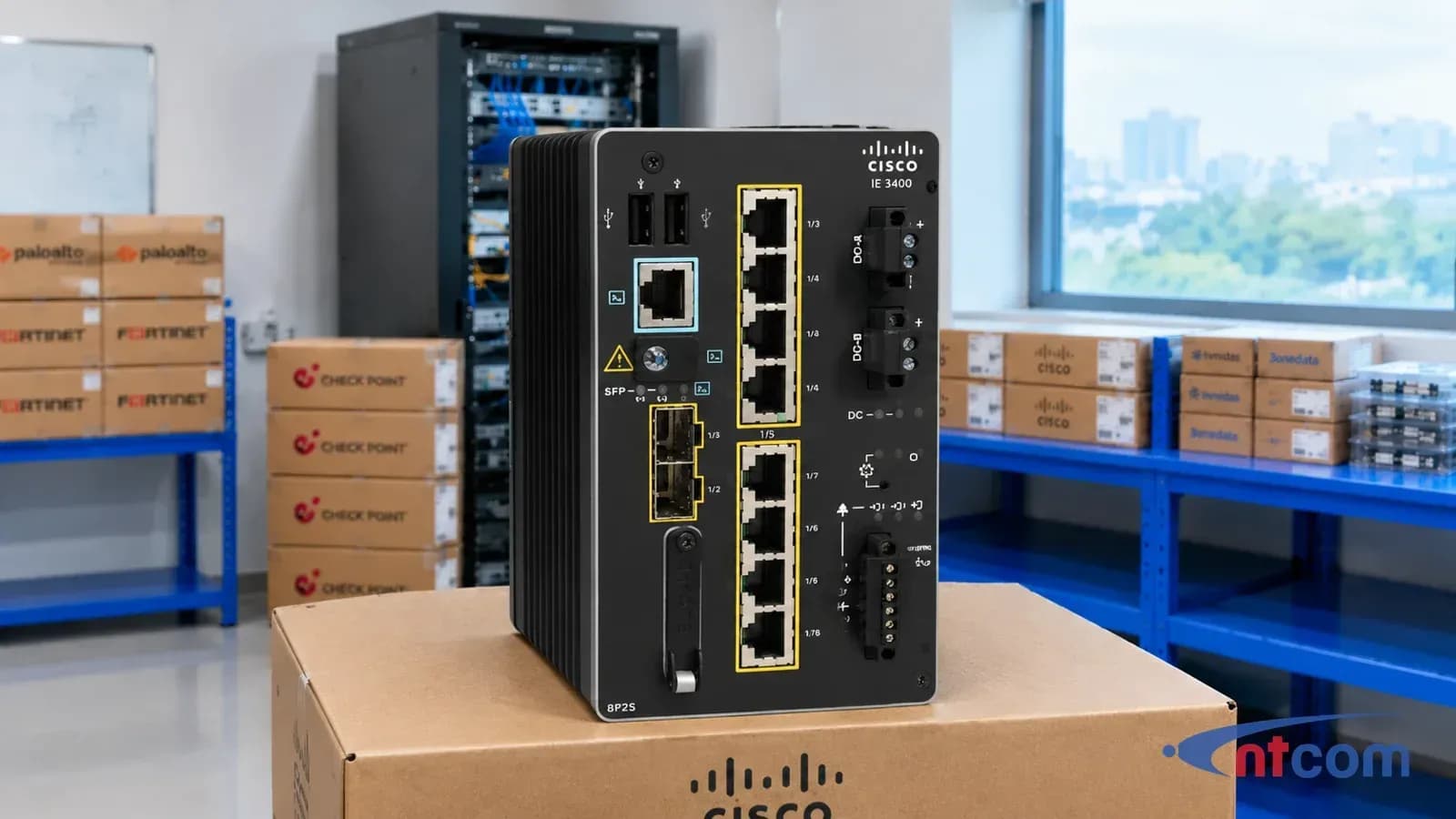

Cisco IE-3400-8P2S-A switch công nghiệp Layer 3 PoE+ 8 RJ-45 2 SFP

Cisco IE-3400-8P2S-A là dòng switch công nghiệp Layer 3 dạng mô-đun cấp nguồn PoE+ gắn thanh DIN-rail, được tích hợp sẵn giấy phép Network Advantage cao cấp nhất phục vụ các mạng hạ tầng trọng yếu trong nhà máy sản xuất tự động, trạm biến áp điện lực và hệ thống giao thông thông minh. Thiết bị sở hữu 10 cổng Gigabit tốc độ dây gồm 8 cổng đồng RJ-45 hỗ trợ cấp nguồn PoE/PoE+ (ngân sách 240W thân máy, mở rộng lên đến 480W) và 2 cổng quang SFP uplink, vận hành trên hệ điều hành Cisco IOS XE với cơ chế tản nhiệt thụ động không quạt bền bỉ trong môi trường khắc nghiệt từ -40°C đến +75°C.

Liên hệ: 0986 397 886

📌 Tổng quan

Điểm đột phá của Cisco Catalyst IE3400 Rugged Series nằm ở kiến trúc mô-đun linh hoạt với kích thước nhỏ gọn. Thân máy cơ sở IE-3400-8P2S-A có thể kết hợp nhanh chóng với các mô-đun mở rộng IEM-3400 hoặc IEM-3300 gắn bên hông, nâng tổng số cổng kết nối lên tới 26 cổng Gigabit Ethernet. Khả năng mở rộng linh hoạt tại chỗ giúp các doanh nghiệp dễ dàng thích ứng với sự phát triển của hệ thống mạng OT mà không cần thay thế thiết bị chuyển mạch trung tâm hay gián đoạn hệ thống dây cáp hiện hữu.

Khác biệt cốt lõi của model IE-3400-8P2S-A so với bản tiêu chuẩn là giấy phép Network Advantage vĩnh viễn được kích hoạt sẵn ngay từ nhà máy cùng khả năng cấp nguồn PoE+ mạnh mẽ. Giấy phép này mở khóa toàn bộ năng lực định tuyến động Layer 3 doanh nghiệp lớn (OSPF, BGP, IS-IS, EIGRP, VRF-lite) cùng kiến trúc an ninh mạng nâng cao Cisco TrustSec (SGT/SGACL) và mã hóa MACsec-256. Bên cạnh đó, switch tích hợp tính năng điện toán biên IOx để chạy trực tiếp ứng dụng giám sát an ninh Cisco Cyber Vision hoặc kiểm soát truy cập từ xa Zero-Trust Secure Equipment Access (SEA).

Liên hệ: 0986 397 886

⚡ Điểm nổi bật

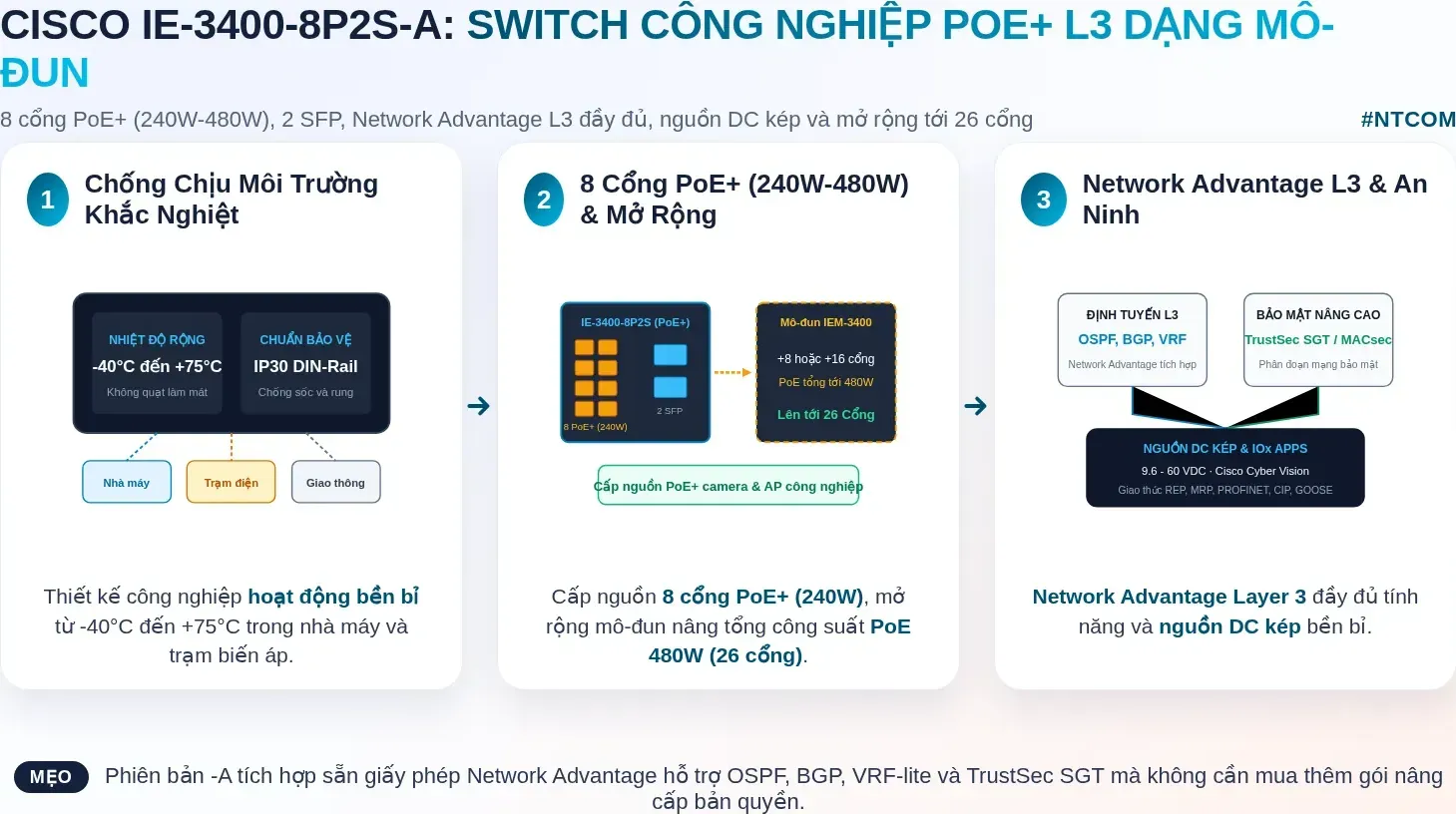

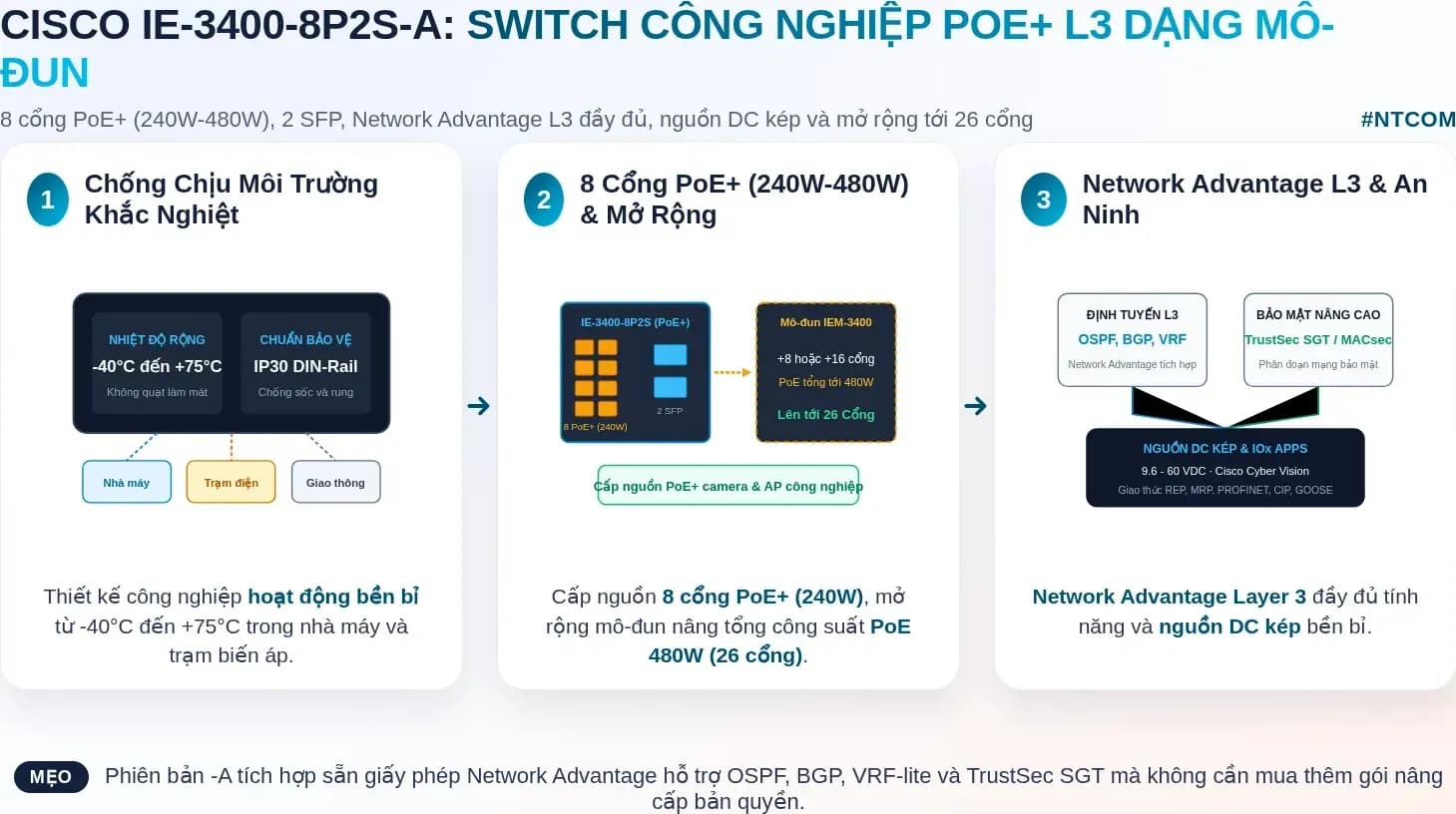

• 10 cổng mạng Gigabit với 8 cổng PoE+: Gồm 8 cổng đồng RJ-45 10/100/1000M hỗ trợ PoE/PoE+ (ngân sách 240W trên thân máy, mở rộng lên tới 480W khi gắn mô-đun) và 2 cổng quang SFP 100/1000M, hỗ trợ chuyển tiếp tốc độ dây (line rate) cho mọi kích thước gói tin.
• Bản quyền Network Advantage tích hợp sẵn: Hỗ trợ trọn bộ định tuyến động Layer 3 tiên tiến gồm OSPF (IPv4/IPv6), BGP (v4/v6), IS-IS (v4/v6), EIGRP (v4/v6), định tuyến theo chính sách PBR, VRF-lite và các cơ chế dự phòng định tuyến VRRP, HSRP, BFD.
• Khả năng mở rộng mô-đun lên tới 26 cổng: Ghép nối linh hoạt với một mô-đun mở rộng IEM-3400 hoặc IEM-3300 bên hông để tăng thêm 8 hoặc 16 cổng đồng, cổng quang SFP hoặc cấp nguồn PoE+.
• Thiết kế công nghiệp không quạt bền bỉ: Tản nhiệt đối lưu tự nhiên không chi tiết chuyển động cơ học, chuẩn vỏ bảo vệ IP30, dải nhiệt độ vận hành rộng từ -40°C đến +75°C, chống chịu rung sốc và xung sét đạt chuẩn công nghiệp nặng.
• Nguồn DC kép dự phòng an toàn: Hỗ trợ 2 ngõ vào nguồn DC dải rộng từ 9.6 đến 60VDC (yêu cầu 48VDC cho PoE và 54VDC cho PoE+) với dòng vào tối đa 10.6A, công suất tiêu thụ định mức của switch là 47W.
• Giao thức công nghiệp và dự phòng mạng cao cấp: Tích hợp đầy đủ EtherNet/IP (CIP), PROFINET, Modbus TCP, đồng bộ thời gian thực IEEE 1588 PTP v2, Resilient Ethernet Protocol (REP), PROFINET MRP và Parallel Redundancy Protocol (PRP).
• Bảo mật phần cứng toàn diện trên Cisco IOS XE: Trang bị Secure Boot, Image Signing, chip mã hóa phần cứng Cisco Trust Anchor, phân đoạn mạng bảo mật Cisco TrustSec SGT/SGACL và mã hóa đường truyền MACsec-256.

Liên hệ: 0986 397 886

🔌 Phần cứng và cổng kết nối

Liên hệ: 0986 397 886

Cấu hình cổng

• 8 cổng đồng Gigabit RJ-45 cấp nguồn PoE+: Chuẩn 10/100/1000M hỗ trợ chuẩn cấp nguồn IEEE 802.3af (PoE) và 802.3at (PoE+), công suất tối đa 30W mỗi cổng, lý tưởng cấp nguồn trực tiếp camera PTZ, đầu đọc thẻ, Wi-Fi AP và cảm biến IoT công nghiệp.
• 2 cổng quang SFP uplink: 2 khe cắm SFP 100/1000M độc lập, tương thích các loại module quang Cisco GLC-SX-MMD, GLC-LH-SMD, GLC-ZX-SMD để truyền dẫn quang xa hoặc tạo tuyến kết nối trục về phòng máy chủ.
• Giao diện mở rộng bên hông: Cho phép ghép nối một khối mô-đun mở rộng IEM-3400 hoặc IEM-3300 nhằm tăng mật độ cổng kết nối tại chỗ mà không cần đi lại hệ thống dây nguồn phức tạp.

Giao diện điều khiển và quản trị

• Cổng console chuyên dụng: Trang bị 1 cổng RS-232 qua đầu nối RJ-45 và 1 cổng Mini-USB Type B để cấu hình và quản trị dòng lệnh CLI tại chỗ.
• Cổng lưu trữ mở rộng: 2 cổng USB 2.0 Type A và 1 khe cắm thẻ nhớ SD công nghiệp (4 GB hoặc 16 GB) phục vụ sao lưu cấu hình tự động và khôi phục nhanh hệ điều hành IOS XE.
• Rơ-le cảnh báo tiếp điểm khô: Tích hợp 2 ngõ vào cảnh báo (alarm in) và 1 ngõ ra cảnh báo (alarm out) giúp giám sát sự cố nguồn điện và trạng thái cửa tủ kỹ thuật ngoại vi.
• Năng lực bộ nhớ: Trang bị 4 GB DRAM và 1.5 GB flash dành cho người dùng, hỗ trợ khung truyền dữ liệu lớn Jumbo Frame lên tới 8996 bytes.

Liên hệ: 0986 397 886

Đặc tính cơ khí và nguồn điện

Cisco IE-3400-8P2S-A có kích thước chuẩn công nghiệp 15.2 x 11.2 x 13.5 cm (Cao x Rộng x Sâu), trọng lượng 2.3 kg (5.0 lbs), thiết kế chuyên biệt để gắn chắc chắn trên thanh ray DIN rail tiêu chuẩn. Thiết bị trang bị 2 ngõ vào nguồn DC dự phòng với dải điện áp vận hành từ 9.6 đến 60VDC (cần điện áp 48VDC cho PoE và 54VDC cho PoE+), dòng điện vào tối đa 10.6A và công suất tiêu thụ định mức của switch là 47W.

Vỏ kim loại bền vững chuẩn IP30 cùng tản nhiệt nhôm đúc giúp switch hoạt động ổn định trong dải nhiệt độ từ -40°C đến +70°C (trong tủ thông gió đối lưu) và lên tới +75°C (trong tủ có quạt thông gió tối thiểu 200 LFM). Switch đáp ứng đầy đủ các tiêu chuẩn nghiêm ngặt gồm IEC 61850-3 và IEEE 1613 cho trạm biến áp điện lực, EN 50121-4 cho đường sắt, NEMA TS 2 cho giao thông và Class I Division 2 / ATEX cho khu vực nguy hiểm dễ cháy nổ. Chỉ số độ tin cậy MTBF đạt 401.313 giờ theo tiêu chuẩn Telcordia Issue 3.

Toàn bộ thông số kỹ thuật chi tiết của thiết bị xem tại tab Thông số kỹ thuật.

🏢 Ứng dụng tiêu biểu

Mạng camera giám sát an ninh và truyền hình CCTV công nghiệp

Với 8 cổng PoE+ công suất cao và giấy phép Network Advantage tích hợp sẵn, IE-3400-8P2S-A là lựa chọn hoàn hảo cho hệ thống giám sát an ninh ngoài trời tại cảng biển, sân bay, nhà máy lọc dầu và trạm thu phí cao tốc. Switch vừa cấp nguồn trực tiếp cho các camera PTZ hồng ngoại công suất lớn, vừa phân đoạn lưu lượng video và dữ liệu điều khiển qua các VLAN và VRF-lite riêng biệt.

Hạ tầng trạm biến áp điện lực số và năng lượng tái tạo

Nhờ tuân thủ tiêu chuẩn IEC 61850-3 và IEEE 1613, IE-3400-8P2S-A hoạt động bền bỉ trong môi trường trạm biến áp trung áp và cao áp với độ kháng nhiễu điện từ cực cao. Tính năng hỗ trợ giao thức Parallel Redundancy Protocol (PRP) trên các cổng Gig1/1 đến Gig1/4 và đồng bộ thời gian thực IEEE 1588 PTP v2 đảm bảo truyền tải thông điệp GOOSE/SV không bị gián đoạn hay mất gói tin khi xảy ra sự cố đường truyền.

Hệ thống giao thông thông minh và giám sát đô thị

Thiết kế gắn DIN-rail nhỏ gọn cho phép switch đặt gọn gàng trong các tủ điều khiển giao thông ngoài trời (chứng nhận NEMA TS 2). Hai cổng quang SFP kết nối khép vòng ring thông qua giao thức REP (Resilient Ethernet Protocol) hoặc MRP với thời gian phục hồi tuyến cực nhanh dưới 50ms, đảm bảo hình ảnh từ camera giám sát và tín hiệu cảm biến giao thông luôn thông suốt về trung tâm điều hành.

⚠️ Lưu ý khi lựa chọn

Khác biệt giữa model IE-3400-8P2S-A và IE-3400-8P2S-E

Hai model hoàn toàn giống nhau về thiết kế phần cứng, kích thước và số lượng cổng vật lý hỗ trợ PoE+. Điểm khác biệt duy nhất nằm ở giấy phép phần mềm kích hoạt sẵn: model IE-3400-8P2S-A tích hợp sẵn giấy phép Network Advantage (hỗ trợ đầy đủ OSPF, BGP, VRF-lite, TrustSec SGT, MACsec-256), trong khi model IE-3400-8P2S-E chỉ có giấy phép Network Essentials (Layer 2 và định tuyến tĩnh). Doanh nghiệp có yêu cầu định tuyến động phức tạp nên lựa chọn trực tiếp mã -A để tối ưu chi phí so với việc nâng cấp bản quyền sau này.

Ngân sách nguồn PoE và lựa chọn bộ nguồn DC/AC

Switch cung cấp ngân sách PoE 240W trên thân máy và có thể nâng lên tới 480W khi kết hợp cùng mô-đun mở rộng. Để kích hoạt tính năng cấp nguồn PoE, nguồn DC cấp vào phải đạt tối thiểu 48VDC (cho PoE) và 54VDC (cho PoE+). Khi triển khai tại tủ điện chỉ có nguồn xoay chiều AC, quý khách nên trang bị bộ nguồn công nghiệp công suất tương ứng như PWR-IE170W-PC-AC=, PWR-IE240W-PCAC-L= hoặc PWR-IE480W-PCAC-L=.

Khả năng mở rộng mô-đun IEM-3400 và IEM-3300

Thân switch IE-3400-8P2S-A hỗ trợ kết nối trực tiếp với một mô-đun mở rộng dòng IEM-3400 hoặc IEM-3300 gắn bên hông để tăng thêm tối đa 16 cổng kết nối. Lưu ý rằng các mô-đun mở rộng PoE chỉ có thể gắn vào thân máy hỗ trợ PoE như IE-3400-8P2S.

Xem danh mục mã đặt hàng, phụ kiện và module quang tương thích tại tab Licensing and deployment.
