Cisco IE3400 và IE3300: So sánh khác biệt và cách chọn

Cisco Catalyst IE3400 và Cisco Catalyst IE3300 là hai dòng switch công nghiệp DIN-rail dạng mô-đun chạy Cisco IOS XE phổ biến cho trạm biến áp và nhà máy. Khác biệt cốt lõi: IE3400 chuyên cho hệ thống đòi hỏi độ sẵn sàng tuyệt đối với giao thức dự phòng không gián đoạn PRP (IEC 62439-3) và bảo mật Cisco TrustSec SGT/SGACL phần cứng; còn IE3300 linh hoạt hơn nhờ tùy chọn uplink 10G SFP+ và cấp nguồn Ultra PoE++ 90W mỗi cổng.

Bài viết đối chiếu chi tiết hai dòng switch từ datasheet chính thức của Cisco Systems, giúp kỹ sư mạng chọn đúng model và điền hồ sơ thầu.

Hiểu nhanh bằng hình

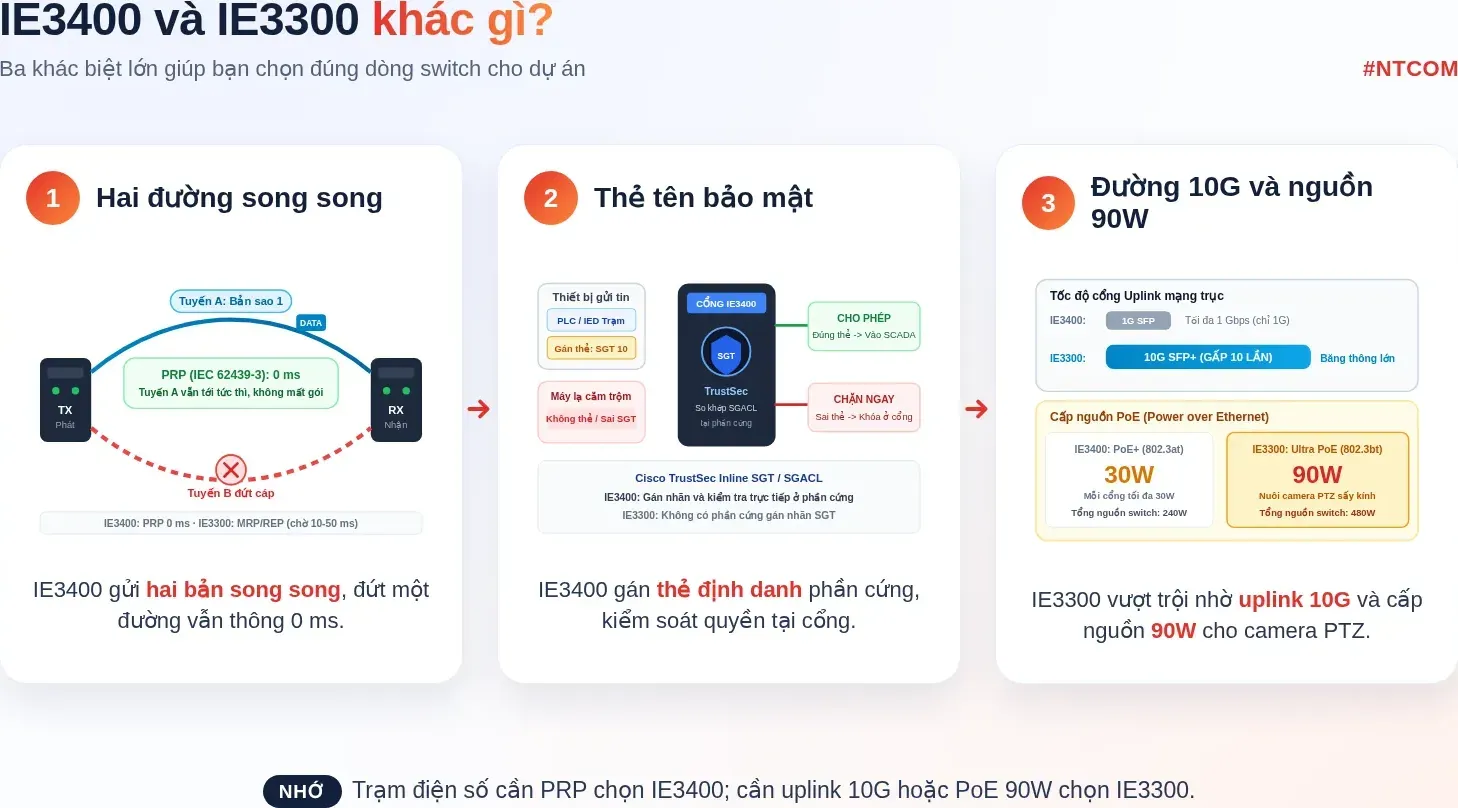

Ba điểm khác biệt lớn giữa switch công nghiệp Cisco Catalyst IE3400 và IE3300

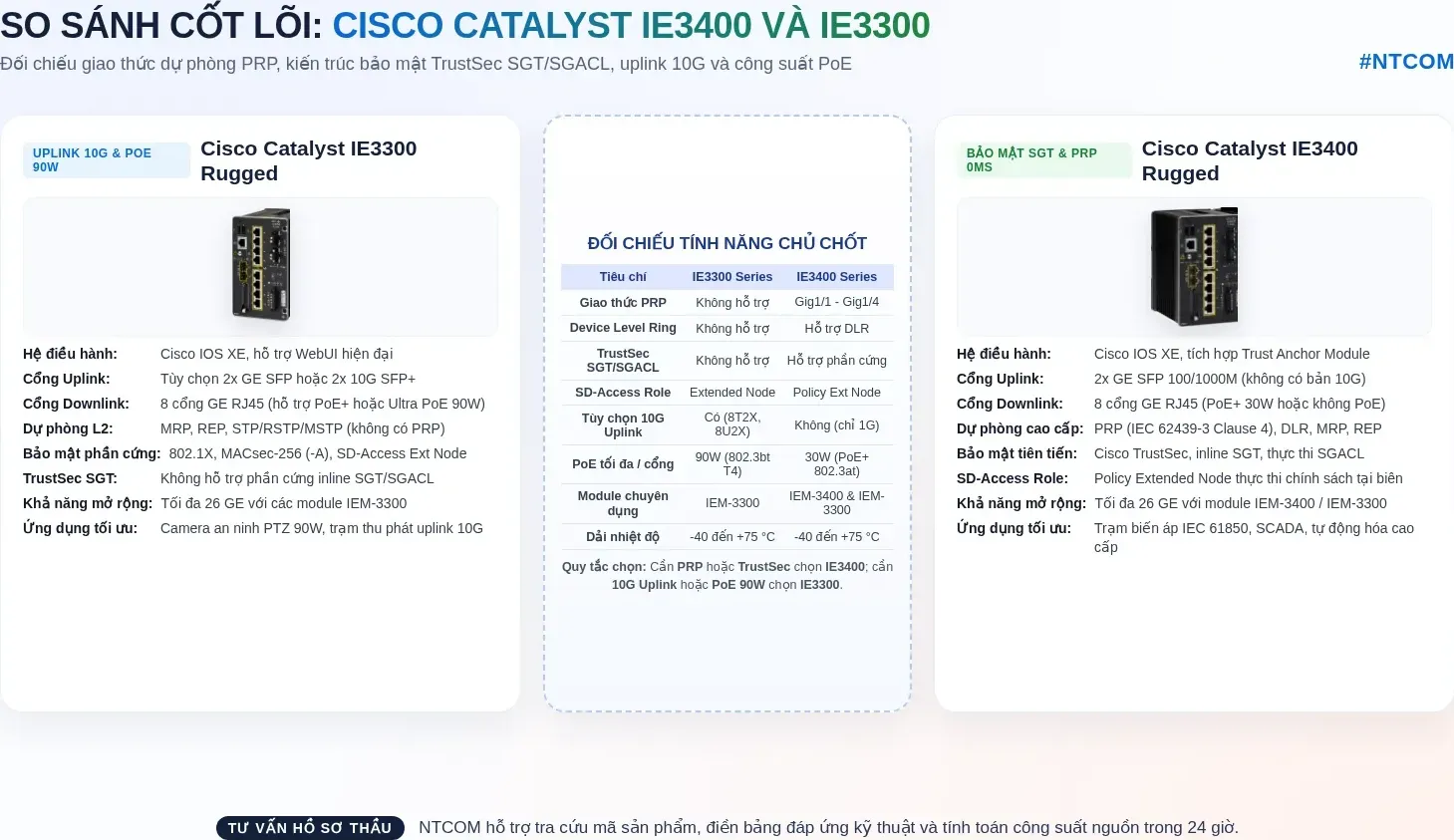

Sơ đồ so sánh cốt lõi giữa switch công nghiệp Cisco Catalyst IE3400 và Cisco Catalyst IE3300

Bối cảnh định vị hai dòng switch công nghiệp Cisco Catalyst IE

Khi xây dựng hạ tầng mạng công nghiệp (OT), kỹ sư cần cân đối giữa độ bền vật lý, an ninh mạng và băng thông truyền dẫn. Cisco phát triển IE3300 và IE3400 trên cùng chuẩn cơ khí bền bỉ nhưng hướng tới hai nhóm bài toán khác nhau:

Điểm chung nền tảng: Thiết kế không quạt (fanless), nhiệt độ vận hành -40 đến +75 độ C, chống rung sốc và xung sét. Đạt chuẩn trạm điện IEEE 1613 và IEC 61850-3, dùng nguồn DC kép 9.6 đến 60 VDC và chạy hệ điều hành Cisco IOS XE.
Định vị Cisco Catalyst IE3400: Tối ưu cho điều khiển trạm biến áp điện lực và tự động hóa quy trình quan trọng. Thiết bị bổ sung năng lực dự phòng song song PRP (0 ms failover) và kiểm soát phân quyền vi phân đoạn phần cứng.
Định vị Cisco Catalyst IE3300: Phù hợp cho mạng phân xưởng nhà máy, giao thông thông minh (ITS) và camera giám sát ngoài trời. Thiết bị ưu tiên băng thông đường trục với uplink 10 Gigabit và khả năng cấp nguồn PoE công suất lớn.

Khác biệt 1: Giao thức dự phòng công nghiệp PRP và DLR

Các giao thức mạng vòng truyền thống (như REP, MRP hay STP) cần 10 đến 50 mili-giây để tái lập đường truyền khi đứt cáp. Dù rất ngắn, hệ thống vẫn mất các gói tin điều khiển khẩn cấp trong trạm điện số.

Khác biệt lớn nhất về truyền thông công nghiệp giữa hai dòng switch là cơ chế dự phòng không gián đoạn:

IE3400 hỗ trợ PRP (Parallel Redundancy Protocol): Chuẩn IEC 62439-3 Clause 4 kết nối đồng thời vào hai mạng LAN A và LAN B độc lập. Bản tin điều khiển (như GOOSE, SV) được nhân đôi phát song song; bên thu nhận bản tin tới trước và hủy bản tin trùng tới sau. Khi một tuyến đứt, lưu lượng truyền liên tục không mất gói (chuyển mạch 0 ms). PRP chạy trên các cổng Gig1/1 đến Gig1/4.
IE3400 hỗ trợ DLR (Device Level Ring): Mạng vòng EtherNet/IP, tích hợp trực tiếp với PLC Rockwell Automation.
IE3300 không hỗ trợ PRP và DLR: IE3300 chỉ hỗ trợ MRP (IEC 62439-2) và REP. Thời gian khôi phục dưới 50 ms đáp ứng tốt SCADA nhà máy nhưng không đạt chuẩn Zero Packet Loss của bus quá trình trạm biến áp IEC 61850.

Lệnh kiểm tra trạng thái giao thức dự phòng trên Cisco IOS XE:

plaintext

show prp channel
show rep topology
show media-redundancy-protocol ring 1

Khác biệt 2: Bảo mật phần cứng Cisco TrustSec và SGT/SGACL

Bảo vệ mạng OT trước nguy cơ tấn công nội bộ đòi hỏi cơ chế phân vùng và kiểm soát quyền truy cập chặt chẽ giữa các thiết bị:

IE3400 tích hợp Cisco TrustSec phần cứng: Với license Network Advantage, IE3400 hỗ trợ gán nhãn nhóm bảo mật (SGT) và kiểm soát truy cập SGACL trực tiếp ở phần cứng (inline hardware tagging). Cơ chế này áp dụng chính sách dựa trên định danh thay vì IP/VLAN dễ bị giả mạo.
Vai trò trong Cisco SD-Access: IE3400 hoạt động như một Policy Extended Node, nhận chính sách từ Cisco Catalyst Center và thực thi chặn hoặc cho phép gói tin ngay tại cổng biên. Ngoài ra, thiết bị hỗ trợ VRF-Aware SGT để phân vùng ảo hóa mạng độc lập.
IE3300 bị giới hạn: IE3300 chỉ đóng vai trò Extended Node thông thường trong SD-Access, không có phần cứng để gán nhãn SGT hay thực thi SGACL trực tiếp trên các cổng kết nối.

Lệnh kiểm tra thông tin nhãn TrustSec trên switch Cisco Catalyst IE3400:

plaintext

show cts environment-data
show cts role-based permissions

Khác biệt 3: Tốc độ cổng Uplink và công nghệ cấp nguồn PoE

Dù IE3400 chiếm ưu thế về giao thức và bảo mật, IE3300 lại có lợi thế về tốc độ kết nối và công suất nguồn:

Tùy chọn cổng 10 Gigabit: Mọi model thân máy IE3400 chỉ trang bị 2 cổng uplink 1GE SFP. Dòng IE3300 có nhánh 10G (IE-3300-8T2X, IE-3300-8U2X) trang bị 2 cổng 1GE/10G SFP+, kết nối thẳng vào mạng trục băng thông lớn.
Cấp nguồn PoE công suất lớn: Model IE-3300-8U2X hỗ trợ IEEE 802.3bt Type 4 (Ultra PoE) lên đến 90W mỗi cổng, tổng công suất PoE thân máy 480W, cấp nguồn tốt cho camera PTZ sấy kính ngoài trời hoặc AP Wi-Fi 6. Bản PoE của IE3400 (IE-3400-8P2S) hỗ trợ PoE+ 802.3at (tối đa 30W/cổng, tổng nguồn thân máy 240W).

Khác biệt 4: Hệ sinh thái mô-đun mở rộng IEM-3400 và IEM-3300

Cả hai dòng đều ghép được một mô-đun mở rộng bên hông để đạt tối đa 26 cổng GE, nhưng có quy tắc tương thích:

Mô-đun IEM-3400: Thiết kế riêng cho IE3400 (gồm IEM-3400-8T=, IEM-3400-8S=, IEM-3400-8P=), duy trì tính năng TrustSec SGT/SGACL xuyên suốt trên các cổng mở rộng.
Mô-đun IEM-3300: Danh mục phong phú gồm bản 8 cổng, 16 cổng, kết hợp đồng quang và 4 cổng 2.5G Multigigabit (IEM-3300-4MU=).
Quy tắc ghép nối chéo: Thân máy IE3400 lắp được module IEM-3300, nhưng datasheet Cisco lưu ý sẽ vô hiệu hóa tính năng bảo mật nâng cao SGT/SGACL trên switch IE3400. Dự án cần bảo mật TrustSec bắt buộc phải dùng module IEM-3400.

Bảng so sánh thông số kỹ thuật chi tiết: Cisco IE3400 và IE3300

Bảng đối chiếu thông số trích xuất từ datasheet chính thức của Cisco Systems:

Đặc tính kỹ thuật	Cisco Catalyst IE3300 Rugged	Cisco Catalyst IE3400 Rugged
Hệ điều hành switch	Cisco IOS XE (Bảo mật Trust Anchor)	Cisco IOS XE (Bảo mật Trust Anchor)
Số cổng mạng thân máy	10 cổng (8 cổng RJ45 + 2 cổng Uplink)	10 cổng (8 cổng RJ45 + 2 cổng Uplink)
Tốc độ cổng Uplink thân máy	2 cổng 1GE SFP hoặc 2 cổng 10G SFP+	2 cổng 1GE SFP (100/1000M)
Số cổng tối đa khi mở rộng	Tối đa 26 cổng GE (hoặc 24 GE + 2 10G)	Tối đa 26 cổng GE
Chuẩn cấp nguồn PoE tối đa	802.3bt Type 4 (Ultra PoE 90W/cổng)	802.3at (PoE+ 30W/cổng)
Ngân sách nguồn PoE thân máy	240W (bản 8P2S) hoặc 480W (bản 8U2X)	240W (bản 8P2S, lên 480W với module)
Giao thức dự phòng PRP (IEC 62439-3)	Không hỗ trợ	Hỗ trợ trên cổng Gig1/1 đến Gig1/4
Giao thức Device Level Ring (DLR)	Không hỗ trợ	Hỗ trợ giao thức DLR
Giao thức mạng vòng MRP và REP	Hỗ trợ MRP Client/Manager và REP	Hỗ trợ MRP Client/Manager và REP
Bảo mật Cisco TrustSec SGT/SGACL	Không hỗ trợ phần cứng gán nhãn SGT	Hỗ trợ SGT, SGACL và VRF-Aware SGT
Vai trò mạng Cisco SD-Access	Extended Node	Policy Extended Node (thực thi tại biên)
Mã hóa đường truyền MACsec-256	Hỗ trợ với license Network Advantage	Hỗ trợ với license Network Advantage
Bộ nhớ hệ thống (DRAM / Flash)	4 GB DRAM / 1.5 GB Flash người dùng	4 GB DRAM / 1.5 GB Flash người dùng
Điện áp cấp nguồn trực tiếp	Nguồn kép DC 9.6 đến 60 VDC	Nguồn kép DC 9.6 đến 60 VDC
Tiêu chuẩn công nghiệp và trạm điện	IEEE 1613, IEC 61850-3, IEC 62443	IEEE 1613, IEC 61850-3, IEC 62443
Dải nhiệt độ vận hành	-40 độ C đến +75 độ C	-40 độ C đến +75 độ C

Cisco IE3400 và IE3300 trong hồ sơ mời thầu

Khi lập hồ sơ mời thầu (HSMT) hoặc chuẩn bị hồ sơ dự thầu cho trạm điện lực, giao thông và nhà máy, kỹ sư cần lưu ý các điểm sau để bảo đảm tính chuẩn xác:

1. Cách ghi tiêu chuẩn kỹ thuật trong hồ sơ mời thầu

Khi chọn Cisco Catalyst IE3400: Yêu cầu kỹ thuật đặc thù: "Hỗ trợ giao thức dự phòng PRP theo chuẩn IEC 62439-3 Clause 4 trên cổng phần cứng cố định; hỗ trợ phân đoạn an ninh Cisco TrustSec gán nhãn SGT và kiểm soát SGACL phần cứng; đạt chuẩn IEC 61850-3 và IEEE 1613".
Khi chọn Cisco Catalyst IE3300: Yêu cầu về băng thông và nguồn: "Switch công nghiệp DIN-rail, dải nhiệt -40 đến +75 độ C, hỗ trợ 2 cổng uplink 10G SFP+; hỗ trợ cấp nguồn Ultra PoE theo chuẩn IEEE 802.3bt công suất 90W mỗi cổng cho camera ngoài trời".

2. Lưu ý kỹ thuật khi điền bảng đáp ứng

Điện áp nguồn 220 VDC: Switch chỉ nhận nguồn DC 9.6 đến 60 VDC. Nếu hồ sơ yêu cầu nguồn 220 VDC trạm, không cam kết cắm trực tiếp mà phải chào kèm bộ nguồn DIN-rail chính hãng Cisco PWR-IE50W-AC= (dải 125 đến 250 VDC / 100 đến 240 VAC) hoặc PWR-IE170W-PC-AC=.
Module quang SFP: Switch công nghiệp Cisco dùng module quang chuẩn Gigabit hoặc 10G. Không dùng mã đuôi -RGD; môi trường khắc nghiệt chọn dòng công nghiệp ký hiệu -I (GLC-SX-MMD, GLC-LH-SMD -5 đến 85 độ C, SFP-10G-LR-I -40 đến 85 độ C).
Module mở rộng và tính năng SGT: Gói thầu cần IE3400 có TrustSec trên toàn bộ cổng mở rộng phải chọn đúng mô-đun IEM-3400 (như IEM-3400-8T=, IEM-3400-8S=). Không dùng mô-đun IEM-3300 vì sẽ làm mất tính năng SGT/SGACL trên switch.
Gói giấy phép phần mềm: Bản phần cứng đuôi -E (Network Essentials) chỉ hỗ trợ định tuyến tĩnh và Inter-VLAN. Để dùng OSPF, BGP, VRF-lite, MACsec-256 và TrustSec, hồ sơ phải ghi rõ model đuôi -A (Network Advantage) hoặc bổ sung license nâng cấp.

Xem thêm các dòng switch mạng công nghiệp tại danh mục thiết bị chuyển mạch Switch. Tham khảo các bài viết kỹ thuật liên quan: Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy và hướng dẫn lựa chọn module tại Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD. Giá: liên hệ báo giá.

Nhận hỗ trợ hồ sơ thầu trong 24 giờ

Gửi cho NTCOM thông tin gói thầu kèm Phạm vi cung cấp (PVCC), datasheet, bảng thông số hoặc bảng điền đáp ứng. NTCOM tra mã sản phẩm, hãng sản xuất và điền đáp ứng kỹ thuật, phản hồi trong vòng 24 giờ. Báo giá ngay sau khi có đầy đủ hồ sơ, tên dự án, tên EU.

Nguồn tham khảo

Tài liệu mang tính tham khảo kỹ thuật; thông số có thể thay đổi theo phiên bản datasheet của hãng, cần đối chiếu trước khi lập hồ sơ.
