Juniper EX2300, EX3400 và EX4100: Chọn dòng switch nào?

Juniper EX2300, EX3400 và EX4100 là ba dòng switch truy nhập (access) và phân phối (distribution) tiêu biểu của Juniper Networks chạy hệ điều hành Junos OS. Để chọn đúng model cho văn phòng hay trạm biến áp, kỹ sư cần xác định ba yếu tố: yêu cầu nguồn dự phòng (nguồn cố định hay nguồn tháo lắp), băng thông cổng uplink (10G SFP+, 40G QSFP+ hay 25G SFP28), và kiến trúc mạng (truyền thống hay Fabric EVPN-VXLAN). Bài viết đối chiếu chi tiết ba dòng switch từ datasheet chính thức, giúp bạn chọn đúng thiết bị và điền chuẩn xác hồ sơ thầu.

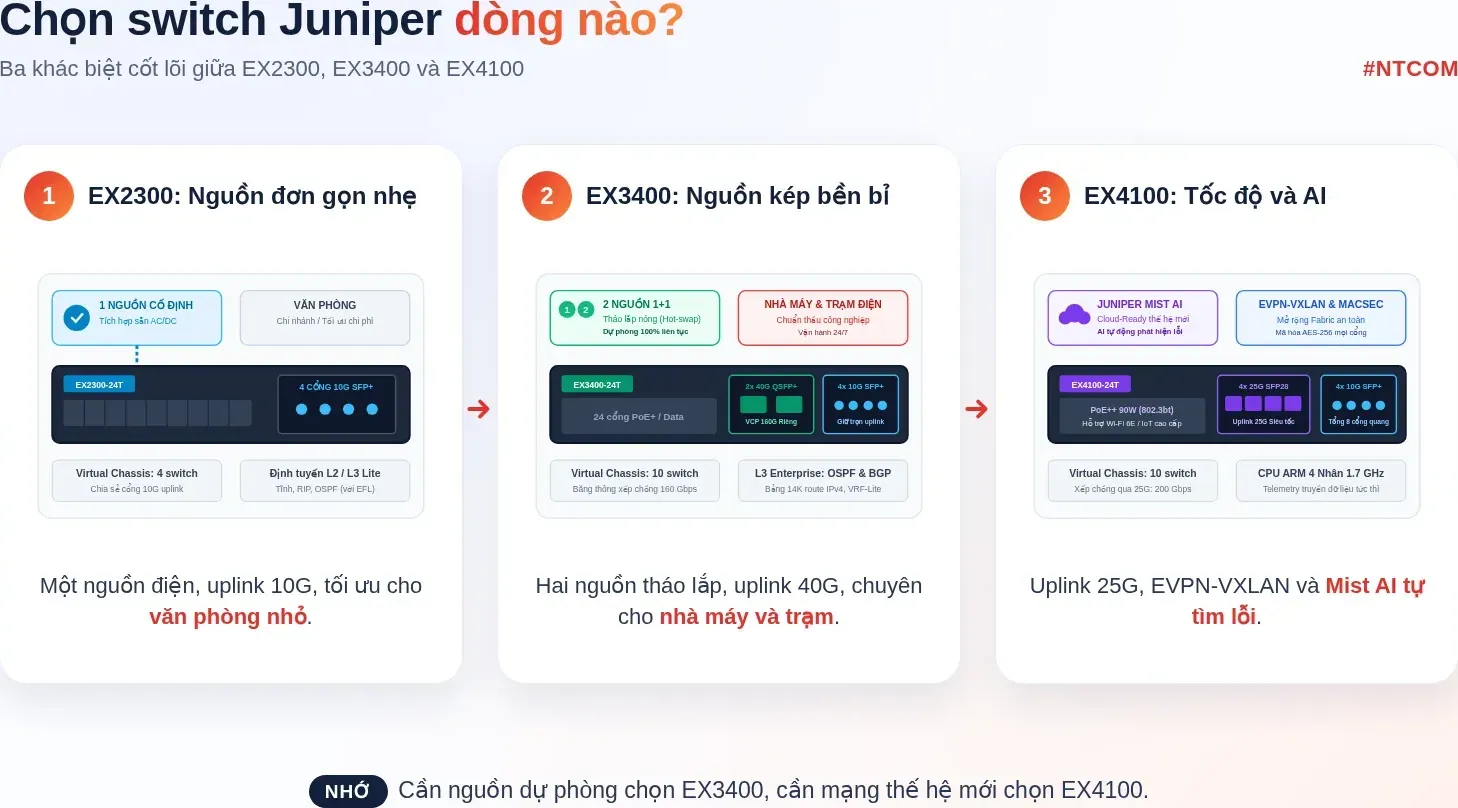

Hiểu nhanh bằng hình

Bối cảnh và định vị ba dòng switch Juniper EX Series

Dòng switch EX Series của Juniper Networks (nay thuộc HPE) được triển khai rộng rãi nhờ hệ điều hành Junos OS đồng nhất, độ tin cậy cao và tính năng Virtual Chassis mạnh mẽ:

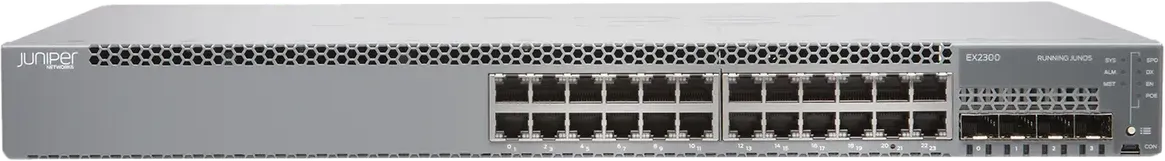

• Juniper EX2300: Switch Layer 2/Layer 3 Lite 1U nguồn cố định (fixed power supply), tối ưu chi phí đầu tư cho chi nhánh và văn phòng.

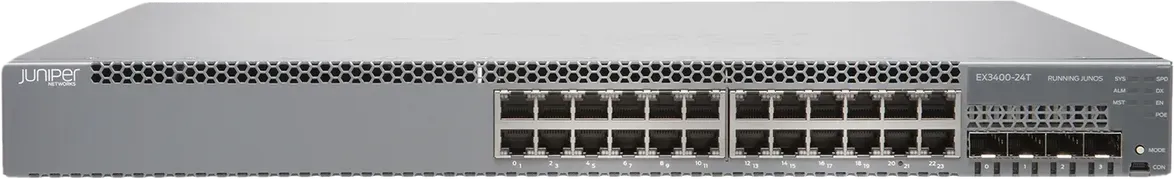

• Juniper EX3400: Switch Layer 3 Enterprise chuẩn mực, trang bị hai bộ nguồn và khay quạt tháo lắp độc lập (field-replaceable). Với 4 cổng 10G SFP+ và 2 cổng 40G QSFP+ chuyên dụng cho Virtual Chassis, EX3400 là thiết bị được chào thầu phổ biến trong các dự án điện lực và nhà máy.

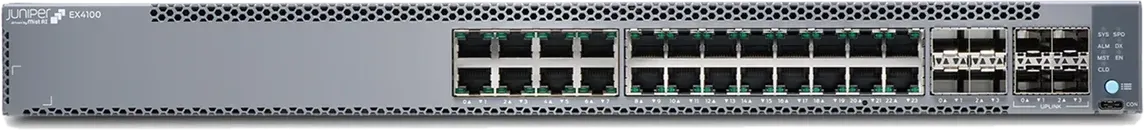

• Juniper EX4100: Switch Cloud-Ready thế hệ mới tối ưu cho Juniper Mist AI. Thiết bị trang bị CPU ARM 1.7 GHz, cổng uplink 25G SFP28, hỗ trợ EVPN-VXLAN tại tầng truy nhập và mã hóa MACsec AES-256 toàn bộ cổng.

Khác biệt 1: Thiết kế phần cứng, nguồn điện và độ tin cậy

Khả năng duy trì vận hành liên tục khi có sự cố nguồn điện là tiêu chí phân hóa rõ rệt giữa ba dòng switch:

• EX2300 dùng nguồn cố định: Tích hợp sẵn một bộ nguồn AC hoặc DC bên trong thân máy, quạt làm mát gắn cố định (dòng compact 12 cổng không quạt). Thiết kế này giúp switch có giá thành rất tốt, nhưng khi hỏng nguồn phải thay thế cả thiết bị.
• EX3400 trang bị nguồn và quạt tháo lắp: Mặt sau máy có 2 khe cắm nguồn độc lập (JPSU-150-AC-AFO hoặc JPSU-150-DC-AFO 150W) và 2 khay quạt tháo lắp tại chỗ. Máy xuất xưởng gồm 1 nguồn, hỗ trợ lắp thêm nguồn thứ hai để chạy dự phòng 1+1 hoặc chia tải mà không làm gián đoạn mạng.
• EX4100 hỗ trợ nguồn kép hot-swap và PoE++ 90W: Nguồn và quạt tháo lắp nóng hoàn toàn (hot-swappable), hỗ trợ luồng gió AFO (trước ra sau) hoặc AFI (sau ra trước). Bản PoE dùng nguồn 920W AC, cho ngân sách PoE lên tới 1440W khi lắp 2 nguồn. Bản Multigigabit EX4100-24MP/48MP hỗ trợ chuẩn 802.3bt (PoE++) cung cấp 90W mỗi cổng cho camera ngoài trời hoặc thiết bị IoT.

Khác biệt 2: Cổng Uplink và năng lực xếp chồng Virtual Chassis

Công nghệ Virtual Chassis cho phép kết nối nhiều switch vật lý thành một switch logic duy nhất, quản lý qua một địa chỉ IP:

• Virtual Chassis trên EX2300: Ghép tối đa 4 switch trong một cụm. Thiết bị dùng các cổng uplink 10G SFP+ phía trước làm cổng VCP với băng thông hai chiều 80 Gbps. Khi kích hoạt VCP, số cổng 10G kết nối lên mạng core bị giảm tương ứng.
• Virtual Chassis chuyên dụng trên EX3400: Trang bị 4 cổng 10G SFP+ và 2 cổng 40G QSFP+. Hai cổng QSFP+ 40GbE mặc định làm cổng VCP, đạt băng thông xếp chồng 160 Gbps hai chiều và hỗ trợ cụm tối đa 10 switch, giúp giữ nguyên 4 cổng 10G SFP+ làm uplink lên switch core.
• Virtual Chassis thế hệ mới trên EX4100: Sở hữu 4 cổng 10G SFP+ và 4 cổng 25G SFP28 (tổng cộng 8 cổng quang). Cụm Virtual Chassis ghép tối đa 10 switch qua cổng 25G SFP28 với băng thông lên tới 200 Gbps, hoặc dùng 25G làm uplink tốc độ cao lên core 25G/100G.

Lệnh kiểm tra trạng thái ngăn xếp Virtual Chassis trên Junos OS:

show virtual-chassis status
show virtual-chassis vc-port
show interfaces terse | match vcp

Khác biệt 3: Năng lực định tuyến Layer 3 và công nghệ mạng Cloud-Ready

Khả năng xử lý bảng định tuyến và kiến trúc ảo hóa định hình giá trị lâu dài của hệ thống:

• Định tuyến trên EX2300: Hỗ trợ chuyển mạch Layer 2, định tuyến tĩnh và RIP. Khi trang bị license Enhanced Feature License (EFL) hoặc Flex Advanced, switch hỗ trợ thêm OSPFv2, OSPFv3, VRRP và BFD. Thiết bị không hỗ trợ BGP, không hỗ trợ IS-IS hay EVPN-VXLAN.
• Định tuyến Enterprise trên EX3400: Xử lý 14.000 prefix IPv4, 36.000 host route, hỗ trợ VRF-Lite và BFD. Với license Advanced (S-EX-A-C2-P), switch chạy đầy đủ OSPF, VRRP, Virtual Router. Với license Premium (S-EX-P-C2-P), EX3400 hỗ trợ thêm BGP và IS-IS, đáp ứng vai trò router biên hoặc switch phân phối.
• Đột phá kiến trúc trên EX4100: Kéo công nghệ EVPN-VXLAN xuống trực tiếp tầng truy nhập, giúp mở rộng mạng Layer 2 qua Layer 3 an toàn. EX4100 hỗ trợ vi phân đoạn Group-Based Policy (GBP), mã hóa phần cứng MACsec AES-256 trên mọi cổng và tích hợp trí tuệ nhân tạo Juniper Mist AI giúp tự động giám sát, phát hiện sự cố mạng theo thời gian thực.

Lệnh kiểm tra định tuyến trên Junos OS:

show route summary
show ospf neighbor
show bfd session

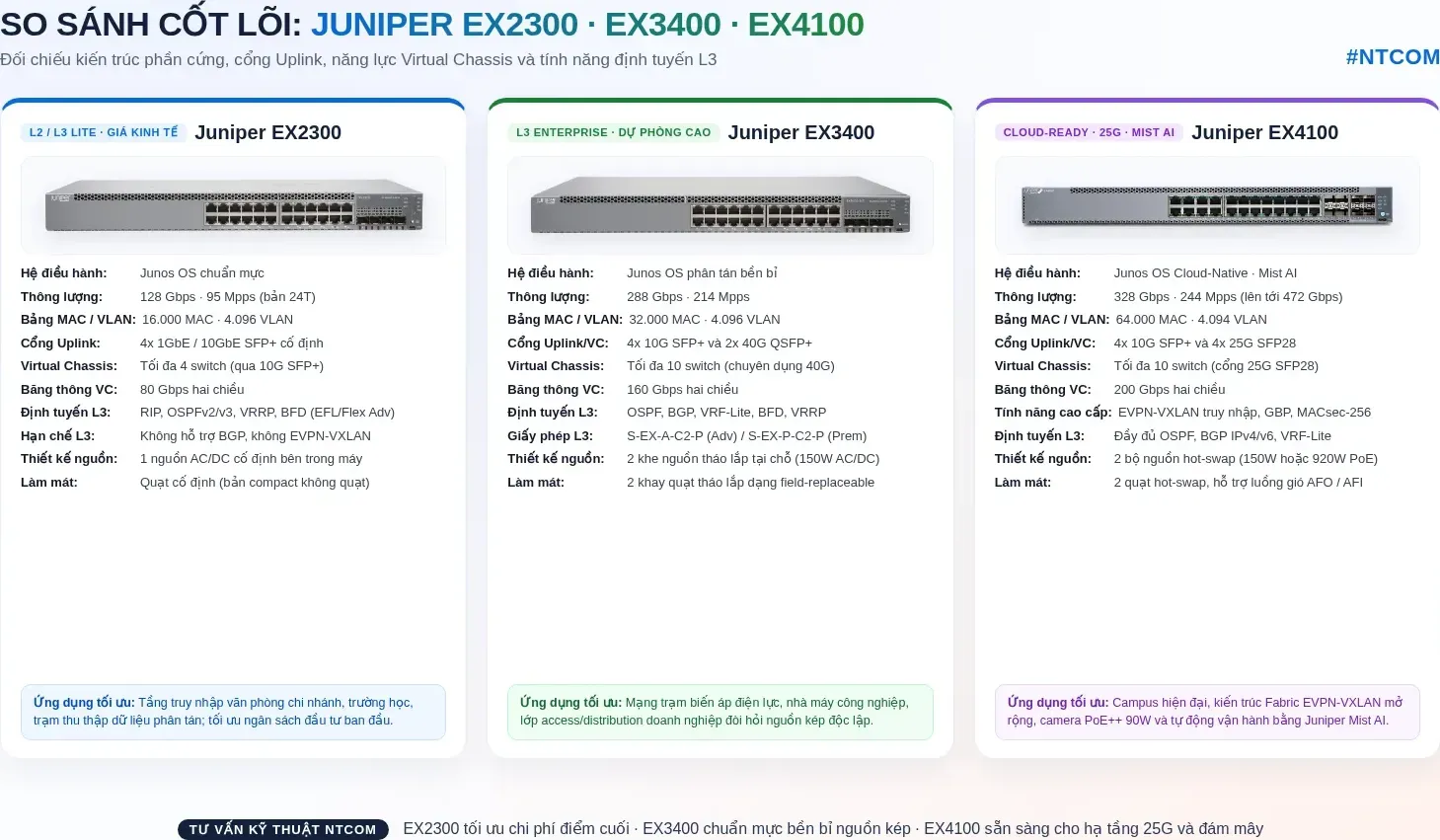

Bảng so sánh thông số kỹ thuật: Juniper EX2300, EX3400 và EX4100

Bảng đối chiếu thông số từ datasheet chính thức của Juniper Networks cho model 24 cổng:

Juniper EX2300, EX3400 và EX4100 trong hồ sơ mời thầu

Khi lập yêu cầu kỹ thuật trong hồ sơ mời thầu (HSMT) hoặc lập bảng điền đáp ứng kỹ thuật dự thầu, kỹ sư cần lưu ý các điểm sau:

1. Cách ghi tiêu chuẩn kỹ thuật trong hồ sơ mời thầu

• Khi chọn Juniper EX2300: "Switch truy nhập 1U 24 cổng Gigabit, trang bị 4 cổng quang 10G SFP+ cố định hỗ trợ kết nối mạng trục và xếp chồng Virtual Chassis tối thiểu 4 thiết bị, chạy hệ điều hành Junos OS".
• Khi chọn Juniper EX3400: "Switch Layer 3 Enterprise 1U, hỗ trợ 2 bộ nguồn và 2 khay quạt tháo lắp độc lập; trang bị tối thiểu 4 cổng 10G SFP+ và 2 cổng 40G QSFP+ chuyên dụng cho Virtual Chassis 10 thiết bị; thông lượng chuyển mạch không nhỏ hơn 288 Gbps, tốc độ chuyển tiếp tối thiểu 214 Mpps; bảng MAC tối thiểu 32.000 địa chỉ".
• Khi chọn Juniper EX4100: "Switch Layer 3 kiến trúc Cloud-Ready; trang bị 4 cổng 10G SFP+ và 4 cổng 25G SFP28; hỗ trợ kiến trúc Fabric EVPN-VXLAN tại tầng truy nhập; hỗ trợ mã hóa bảo mật phần cứng MACsec AES-256; tích hợp nền tảng quản trị thông minh Mist AI Wired Assurance".

2. Lưu ý kỹ thuật khi điền bảng đáp ứng kỹ thuật

• Yêu cầu nguồn 220 VDC: Cả ba dòng switch EX2300, EX3400 và EX4100 không hỗ trợ nhận trực tiếp nguồn điện áp 220 VDC. Bản nguồn DC của Juniper hoạt động trong dải -48 đến -60 VDC. Nếu hồ sơ thầu đòi hỏi nguồn 220 VDC của trạm biến áp, nhà thầu phải chào bản switch nguồn AC kèm theo bộ đổi nguồn Inverter 220 VDC sang 220 VAC chuẩn công nghiệp.
• Yêu cầu dải nhiệt độ công nghiệp: Dòng switch campus EX Series có dải nhiệt độ môi trường hoạt động từ 0 đến 45 độ C. Thiết bị không đáp ứng yêu cầu nhiệt độ âm (-10 độ C hoặc -40 độ C). Nếu gói thầu lắp ngoài trời hoặc môi trường khắc nghiệt, kỹ sư phải chuyển sang dòng switch công nghiệp chuyên dụng như Cisco Catalyst IE series hoặc Planet IGS series.
• Mã giấy phép phần mềm cho EX3400: Giấy phép tính năng cho EX3400 cần chào đúng mã tiêu chuẩn Flex hiện hành: mã S-EX-A-C2-P (Advanced, Perpetual license) cho các tính năng OSPF, BFD, VRRP, Virtual Router. Nếu hồ sơ yêu cầu giao thức BGP hoặc IS-IS, nhà thầu cần chào mã giấy phép Premium S-EX-P-C2-P.
• Lưu ý về vòng đời thiết bị (EoS/EoL): Dòng EX3400-24T hiện vẫn được HPE Juniper niêm yết đặt hàng và hỗ trợ kỹ thuật theo datasheet. Tuy nhiên, với các công trình dự án lớn triển khai mới có thời gian bảo hành và vận hành trên 5 năm, kỹ sư nên chủ động tư vấn chuyển đổi sang dòng Juniper EX4100 để đảm bảo vòng đời linh kiện và cập nhật phần mềm Junos tối ưu nhất.

Xem thêm các thiết bị chuyển mạch chính hãng tại danh mục thiết bị chuyển mạch Switch. Tham khảo các bài viết kỹ thuật liên quan: Cấu hình SNMP trên Juniper Junos và Switch công nghiệp: cách chọn cho trạm biến áp và nhà máy. Giá: liên hệ báo giá.

Nhận hỗ trợ hồ sơ thầu trong 24 giờ

Gửi cho NTCOM thông tin gói thầu kèm Phạm vi cung cấp (PVCC), datasheet, bảng thông số hoặc bảng điền đáp ứng. NTCOM tra mã sản phẩm, hãng sản xuất và điền đáp ứng kỹ thuật, phản hồi trong vòng 24 giờ. Báo giá ngay sau khi có đầy đủ hồ sơ, tên dự án, tên EU.

• Hotline: 0986 397 886
• Zalo: 0986397886
• Email: nguyen.cuong@ntcomvn.com

Nguồn tham khảo

• Juniper Networks EX2300 Ethernet Switch Datasheet (1000579)
• Juniper Networks EX3400 Ethernet Switch Datasheet (1000581 / HPE a50014095enw)
• Juniper Networks EX4100 Line of Ethernet Switches Datasheet (HPE a00150781enw)
• Juniper Flex Licensing User Guide for EX Series

Tài liệu mang tính tham khảo kỹ thuật; thông số có thể thay đổi theo phiên bản datasheet của hãng, cần đối chiếu trước khi lập hồ sơ.
