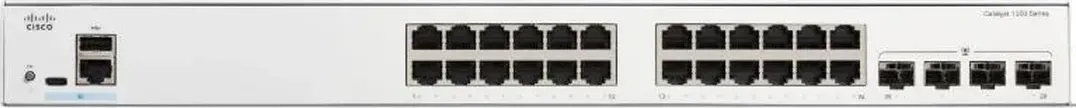

Cisco Catalyst C1300-24T-4G switch L3 24 cổng Gigabit, 4 SFP 1G

Cisco Catalyst C1300-24T-4G là switch quản lý Layer 3 thuộc dòng Cisco Catalyst 1300 Series, có 24 cổng Gigabit Ethernet RJ-45 (không PoE) và 4 cổng uplink SFP 1G, gắn rack 1U, không quạt. Thiết bị dành cho mạng văn phòng doanh nghiệp vừa và nhỏ, chi nhánh ngân hàng, cửa hàng và phòng máy cần chuyển mạch Gigabit ổn định, định tuyến nội bộ giữa các VLAN và quản trị đơn giản qua Cisco Business Dashboard.

Liên hệ: 0986 397 886

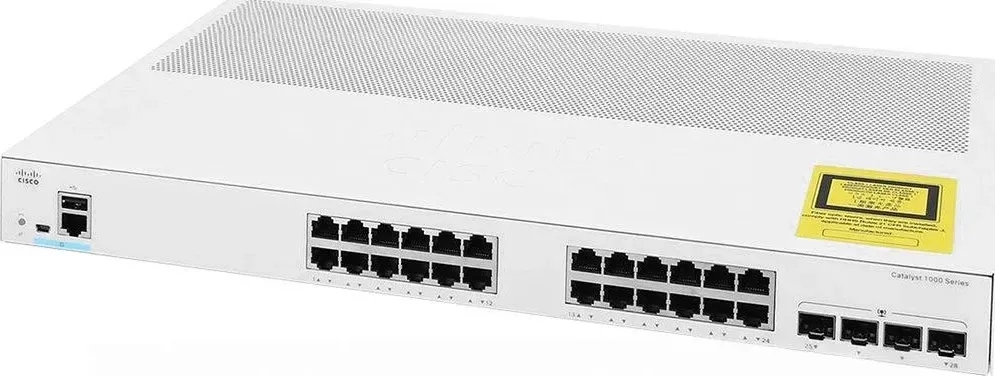

C1300-24T-4G là mã thay thế chính thức của C1000-24T-4G-L (thông báo EoS/EoL EOL15390 của hãng): cùng cấu hình 24 cổng Gigabit RJ-45 và 4 uplink SFP 1G, dùng cho các dự án đang chào hoặc thay thế switch Catalyst 1000 đã ngừng bán.

Tổng quan

Theo datasheet của Cisco, Catalyst 1300/X là dòng switch cố định, có quản lý, chuẩn doanh nghiệp, hỗ trợ Layer 3, thiết kế cho doanh nghiệp vừa và nhỏ và văn phòng chi nhánh. Thiết bị chạy hệ điều hành Linux tuỳ biến của Cisco, quản trị qua giao diện web, dòng lệnh CLI, SNMP, ứng dụng Cisco Business Mobile và Cisco Business Dashboard (switch có sẵn probe nhúng, không cần dựng máy chủ riêng tại chỗ).

C1300-24T-4G có năng lực chuyển mạch 56 Gbps và tốc độ chuyển tiếp 41.67 Mpps, mọi cổng chạy tốc độ dây không nghẽn. Phần cứng gồm CPU ARM dual-core 1.5 GHz, 1 GB DDR4, 1 GB Flash SLC và bộ đệm gói 1.5 MB chia sẻ động giữa các cổng. Máy hỗ trợ hai bản firmware (dual image) để nâng cấp phần mềm với thời gian gián đoạn ngắn.

Liên hệ: 0986 397 886

Điểm nổi bật

• 24 cổng Gigabit RJ-45 và 4 uplink SFP 1G: tổng 28 cổng Gigabit Ethernet; 4 khe SFP độc lập để nối quang về switch lõi hoặc giữa các tầng, toà nhà.
• Layer 3 tốc độ dây: định tuyến IPv4 và IPv6 tốc độ dây, tối đa 990 route (động và tĩnh) và 128 IP interface; hỗ trợ RIP v2, PBR, DHCP server, DHCP relay ở Layer 3.
• Không quạt, vận hành êm: thiết kế fanless, đặt được ở văn phòng mở, phòng họp, lớp học mà không gây ồn.
• Bảo mật lớp truy cập: IEEE 802.1X, xác thực qua web, Port Security, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, ACL tối đa 1024 rule, IPv6 First Hop Security.
• Quản trị đơn giản: Cisco Business Dashboard, ứng dụng di động, Cisco Network Plug and Play, giao diện web và CLI đầy đủ.
• Tiết kiệm điện: IEEE 802.3az Energy Efficient Ethernet, tự tắt nguồn cổng khi mất liên kết, chỉnh công suất theo chiều dài cáp; công suất hệ thống chỉ 14.6W (110V).

Liên hệ: 0986 397 886

Phần cứng và cổng kết nối

Liên hệ: 0986 397 886

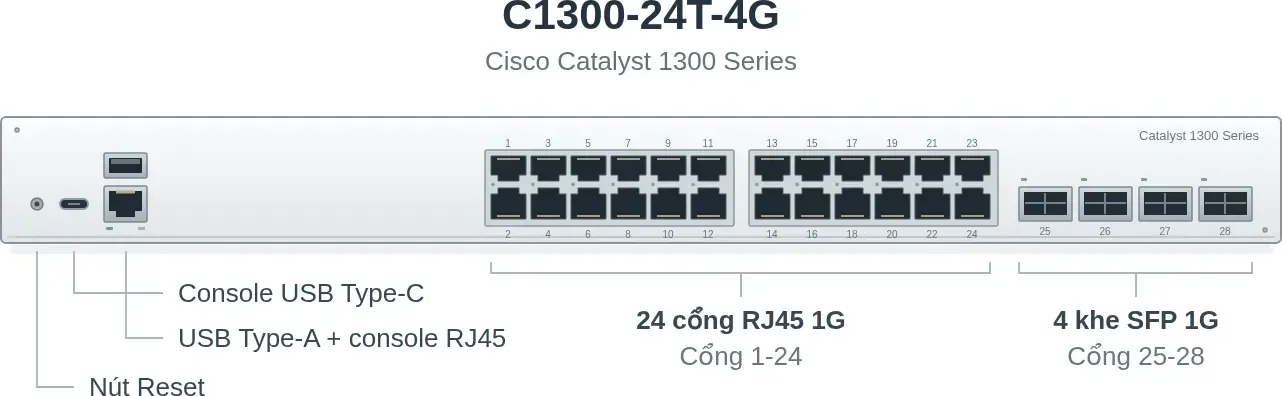

Cấu hình cổng giao tiếp

• Cổng 1 đến 24: RJ-45 10/100/1000 Mbps, chia 2 khối 12 cổng ở mặt trước, dùng cáp UTP Cat 5e trở lên cho 1000BASE-T. Mã này không có PoE.
• Cổng 25 đến 28: 4 khe SFP 1 Gigabit, nhận các module quang và đồng 1G mà datasheet liệt kê (danh sách ở tab Đặt hàng và Licensing).

Giao diện điều khiển và quản trị

• Console: cổng console RJ-45 chuẩn Cisco và cổng USB Type-C ở mặt trước; cổng USB còn dùng để quản lý tệp, image và cắm thiết bị Bluetooth ngoài để truy cập CLI/GUI không dây.
• Nút Reset và đèn LED System, Link/Act, Speed để theo dõi trạng thái tại chỗ.

Liên hệ: 0986 397 886

Đặc tính cơ khí và nguồn điện

• Kích thước: 444.3 x 240 x 43.94 mm, nặng 2.63 kg, cao 1U; máy 24 cổng kèm sẵn tai gắn rack 19 inch.

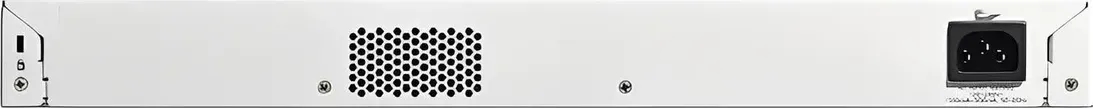

• Nguồn: nguồn trong 100-240V 50-60 Hz; công suất hệ thống 14.6W (110V) / 14.8W (220V), không tải 4.9W / 5.2W, toả nhiệt 50.5 BTU/hr. Mặt sau có cổng nguồn AC và khe khoá Kensington.
• Độ tin cậy: MTBF 664,987 giờ ở 25°C; bảo hành giới hạn trọn đời, đổi trả về nhà máy.

Ứng dụng tiêu biểu

Mạng văn phòng và chi nhánh

Kết nối máy tính, máy in, máy chủ nhỏ trong văn phòng 20 đến 24 điểm mạng mỗi switch, chia VLAN theo phòng ban và định tuyến giữa các VLAN ngay trên switch để giảm tải cho router biên.

Thay thế switch Catalyst 1000 đã ngừng bán

Dự án đang dùng hoặc đã chào C1000-24T-4G-L chuyển sang C1300-24T-4G mà giữ nguyên số cổng, kiểu uplink SFP 1G và khung rack 1U.

Mạng khách và khu vực công cộng

Khách sạn, phòng chờ, cửa hàng cần tách mạng khách khỏi mạng nội bộ bằng VLAN, Private VLAN Edge và ACL theo mô tả của datasheet.

Lưu ý khi lựa chọn

• Không có PoE: cần cấp nguồn cho camera IP, Wi-Fi, điện thoại IP thì chọn C1300-24P-4G hoặc C1300-24FP-4G.
• Không xếp chồng (stacking): theo datasheet, Front Panel Stacking chỉ có trên các mã uplink 10G (-4X) và C1300X; cần stack thì chọn C1300-24T-4X.
• Uplink 1G: 4 cổng SFP chỉ chạy 1 Gbps; nối về lõi 10G thì cân nhắc mã -4X.
• Module quang: chọn module theo khoảng cách và loại sợi, xem bài chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.
• Khởi động lạnh: nhiệt độ môi trường tối thiểu khi khởi động là 0°C; dải hoạt động -5°C đến 50°C.
