Cisco SFP-10G-ZR module quang SFP+ 10GBASE-ZR đơn mode 1550nm 80km

Cisco SFP-10G-ZR là module quang SFP+ đa tốc độ 10GBASE-ZR, 10GBASE-ZW và OTU2/OTU2e của Cisco, bước sóng 1550 nm, dùng cho cáp quang đơn mode (SMF, G.652) với cự ly khoảng 80 km, đầu nối Dual LC. Module cắm vào cổng SFP+ của switch, router Cisco để làm liên kết 10 Gigabit đường dài giữa các trạm, chi nhánh và trung tâm dữ liệu cách nhau hàng chục km.

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, họ module Cisco 10GBASE SFP+ cung cấp nhiều lựa chọn kết nối 10 Gigabit Ethernet cho trung tâm dữ liệu, tủ mạng doanh nghiệp và mạng truyền tải của nhà cung cấp dịch vụ. SFP-10G-ZR hỗ trợ cự ly khoảng 80 km trên sợi đơn mode tiêu chuẩn (SMF, G.652). Giao diện ZR không nằm trong bộ chuẩn 10 Gigabit Ethernet của IEEE mà được Cisco xây dựng theo đặc tả riêng của hãng.

Liên hệ: 0986 397 886

Điểm nổi bật

• Đa tốc độ: chạy được 10GBASE-ZR, 10GBASE-ZW và OTU2/OTU2e trên cùng một module.
• Khoảng 80 km trên sợi đơn mode G.652, bước sóng 1550 nm.
• Độ nhạy thu -24 dBm ở tốc độ 10GE; tới -27 dBm với ứng dụng OTU2/OTU2e có FEC.
• Công suất tiêu thụ 1.5 W, nhiệt độ cấp COM (0 đến 70°C).
• Cisco quality ID: thiết bị Cisco nhận diện được module đã được Cisco chứng nhận và kiểm thử.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

Đầu nối, cáp và thông số vật lý

• Đầu nối: Dual LC/PC. Datasheet chỉ hỗ trợ dây nhảy quang đầu PC hoặc UPC, không hỗ trợ dây nhảy đầu APC.

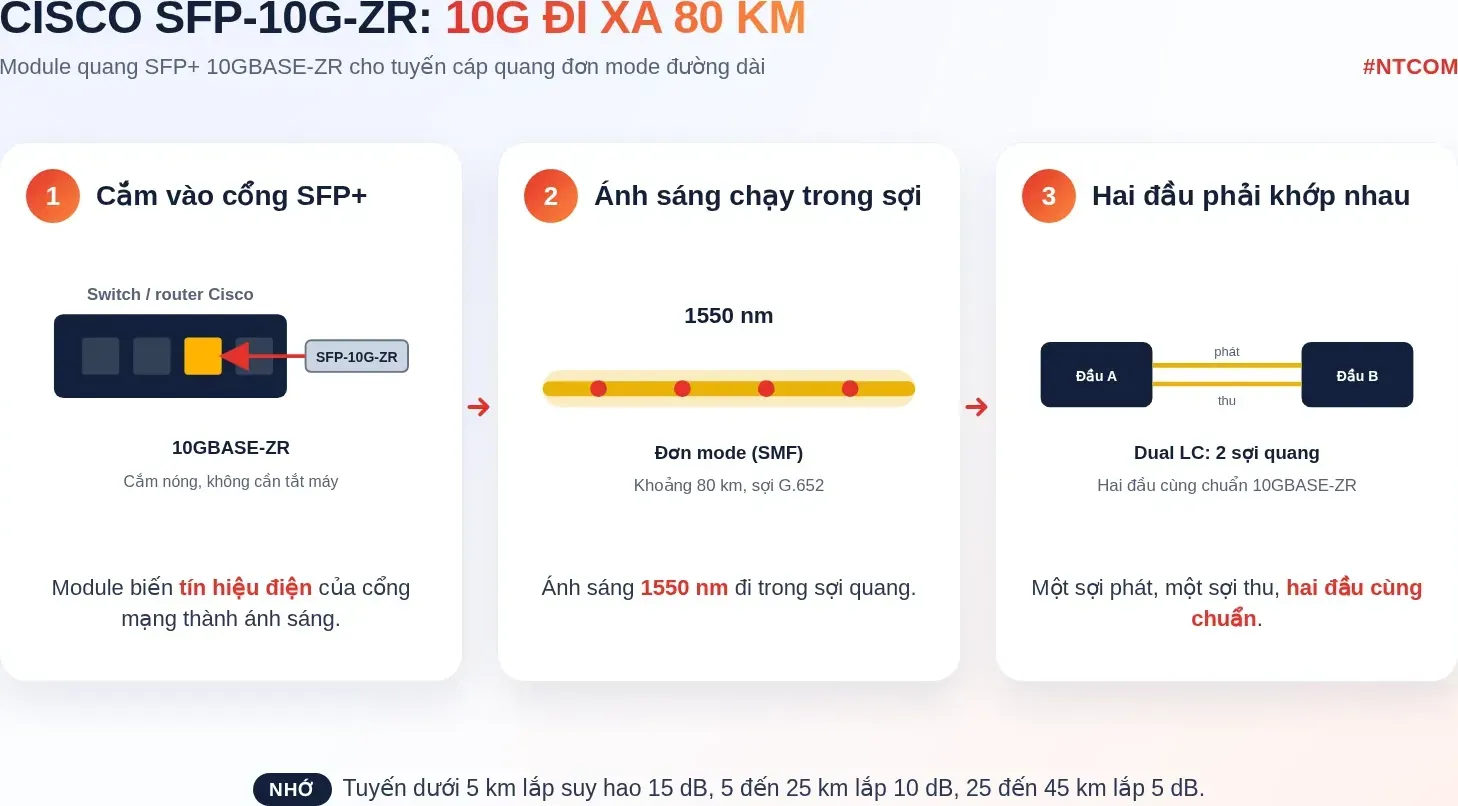

• Suy hao bắt buộc khi tuyến ngắn: theo chú thích của datasheet, tuyến dưới 5 km cần bộ suy hao 15 dB, từ 5 km đến 25 km cần 10 dB, từ 25 km đến 45 km cần 5 dB, để không làm quá tải và hỏng đầu thu.
• Tán sắc màu tối đa: 1600 ps/nm (penalty 3 dB theo datasheet).
• Nhận diện: lẫy kéo (bail latch) màu xanh lá (Green) theo bảng mã màu của datasheet.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn.
• Cắm nóng (hot-swappable): lắp hoặc thay module mà không cần tắt nguồn thiết bị.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Liên kết 10G đường dài giữa các trạm

Nối router, switch giữa các trạm, chi nhánh hoặc tòa nhà cách xa nhau qua cáp quang đơn mode, cự ly khoảng 80 km mà không cần thiết bị lặp.

Liên hệ: 0986 397 886

Mạng truyền tải OTN của nhà cung cấp dịch vụ

Module chạy được OTU2/OTU2e, phù hợp cổng 10G của thiết bị truyền tải hoặc router biên cần ánh xạ 10GE vào khung OTN; với cổng có FEC, độ nhạy thu tốt hơn (-27 dBm).

Uplink của switch công nghiệp

Dùng cho cổng SFP+ 10G của các model Cisco Catalyst IE9300 Rugged có cổng 10G (SFP-10G-ZR= có trong Table 15 SFP support của datasheet IE9300); module cấp COM nên switch phải giảm định mức nhiệt độ vận hành.

Giám sát và vận hành

Họ module Cisco SFP+ có khả năng giám sát quang số (digital optical monitoring) phục vụ chẩn đoán, và tính năng Cisco quality ID giúp thiết bị Cisco xác định module đã được Cisco chứng nhận. Theo datasheet, module SFP+ còn tương thích quang với giao diện 10GBASE XENPAK, X2 và XFP cùng chuẩn trên cùng một tuyến, thuận tiện khi nâng cấp dần thiết bị.

Lưu ý khi lựa chọn

• Cổng SFP+: module cắm vào cổng Ethernet SFP+ của thiết bị Cisco; kiểm tra cổng của thiết bị có trong ma trận tương thích của Cisco.
• Tính suy hao tuyến: công suất phát tối thiểu 0 dBm, độ nhạy thu -24 dBm (10GE, không FEC); cự ly thực tế phụ thuộc chất lượng sợi, số mối hàn và đầu nối. Nên đo suy hao tuyến trước khi chọn.
• Tuyến ngắn cần bộ suy hao: dưới 5 km lắp 15 dB, từ 5 km đến 25 km lắp 10 dB, từ 25 km đến 45 km lắp 5 dB. Công suất thu không được vượt -7 dBm.
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 10GBASE-ZR, bước sóng 1550 nm.
• Nhiệt độ: SFP-10G-ZR là cấp COM (0 đến 70°C). Môi trường công nghiệp nhiệt độ rộng có mã riêng SFP-10G-ZR-I (cấp IND, cự ly 70 km), không dùng chung số liệu với trang này. Với switch IE9300, dùng module COM thì switch phải giảm định mức nhiệt độ vận hành.
• Phân biệt với SFP-10G-ZR-S: bản S-Class SFP-10G-ZR-S cùng cự ly 80 km nhưng datasheet ghi không hỗ trợ FCoE.
• Tương thích: tra Cisco Optics-to-Device Compatibility Matrix cho đúng model thiết bị và phiên bản phần mềm trước khi đặt hàng.
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

Cách chọn giữa các chuẩn SX, LX/LH và 10G LR theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang và suy hao trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco 10GBASE SFP+ Modules Data Sheet (mã tài liệu C78-455693-31, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
