Cisco SFP-10G-ER module quang SFP+ 10GBASE-ER đơn mode 1550nm 40km

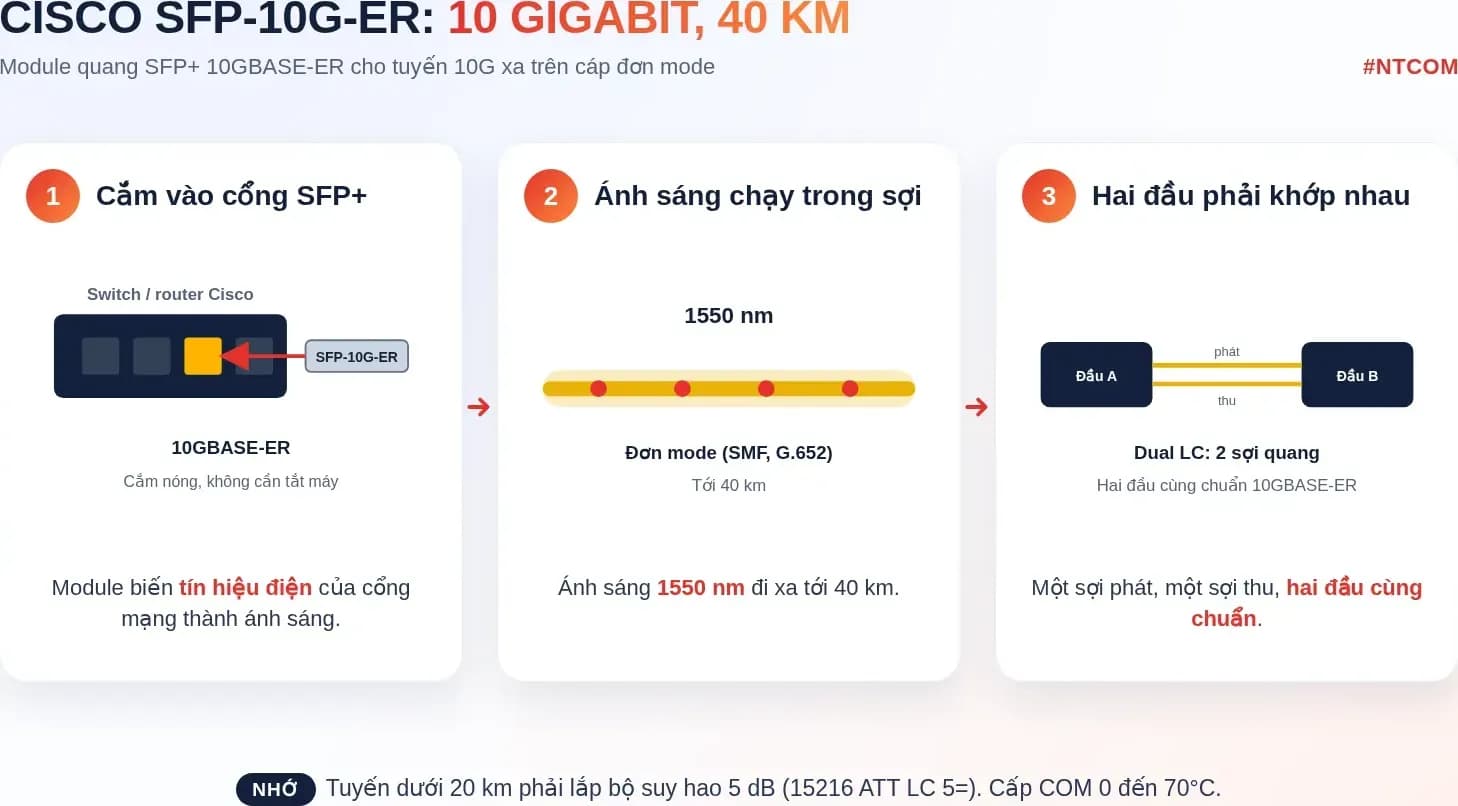

Cisco SFP-10G-ER là module quang SFP+ chuẩn 10GBASE-ER của Cisco, bước sóng 1550 nm, dùng cho cáp quang đơn mode (SMF, G.652) với cự ly tới 40 km, đầu nối Dual LC. Module cắm vào cổng SFP+ của switch, router Cisco để làm đường trục 10 Gigabit giữa các tòa nhà, chi nhánh và điểm mạng cách xa nhau trên tuyến cáp quang dài, vượt quá phạm vi 10 km của module LR.

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, họ module Cisco 10GBASE SFP+ cung cấp nhiều lựa chọn kết nối 10 Gigabit Ethernet cho trung tâm dữ liệu, tủ mạng doanh nghiệp và mạng truyền tải của nhà cung cấp dịch vụ. Module SFP-10G-ER hỗ trợ cự ly tới 40 km trên sợi đơn mode tiêu chuẩn (SMF, G.652).

Liên hệ: 0986 397 886

Điểm nổi bật

• Chuẩn 10GBASE-ER, 1550 nm: kết nối 10 Gigabit Ethernet trên sợi đơn mode.
• Tới 40 km trên sợi đơn mode G.652; tuyến dài hơn 30 km là tuyến cần thiết kế (engineered link) theo IEEE 802.3ae.
• Công suất tiêu thụ 1.5 W, nhiệt độ cấp COM (0 đến 70°C).
• Cisco quality ID: thiết bị Cisco nhận diện được module đã được Cisco chứng nhận và kiểm thử.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

Đầu nối, cáp và thông số vật lý

• Đầu nối: Dual LC/PC. Datasheet chỉ hỗ trợ dây nhảy quang đầu PC hoặc UPC, không hỗ trợ dây nhảy đầu APC.
• Cự ly cáp tối thiểu: 2 m theo IEEE 802.3ae.
• Tuyến ngắn dưới 20 km: datasheet yêu cầu lắp bộ suy hao cố định 5 dB bước sóng 1550 nm (mã spare 15216 ATT LC 5=); theo bảng quang, công suất phát tối đa (4.0 dBm) cao hơn mức thu tối đa (-1 dBm) của module.

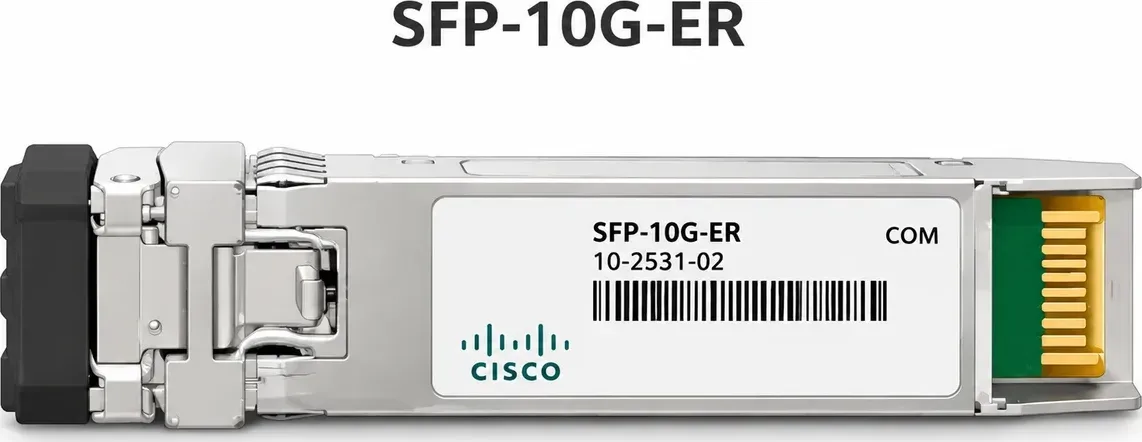

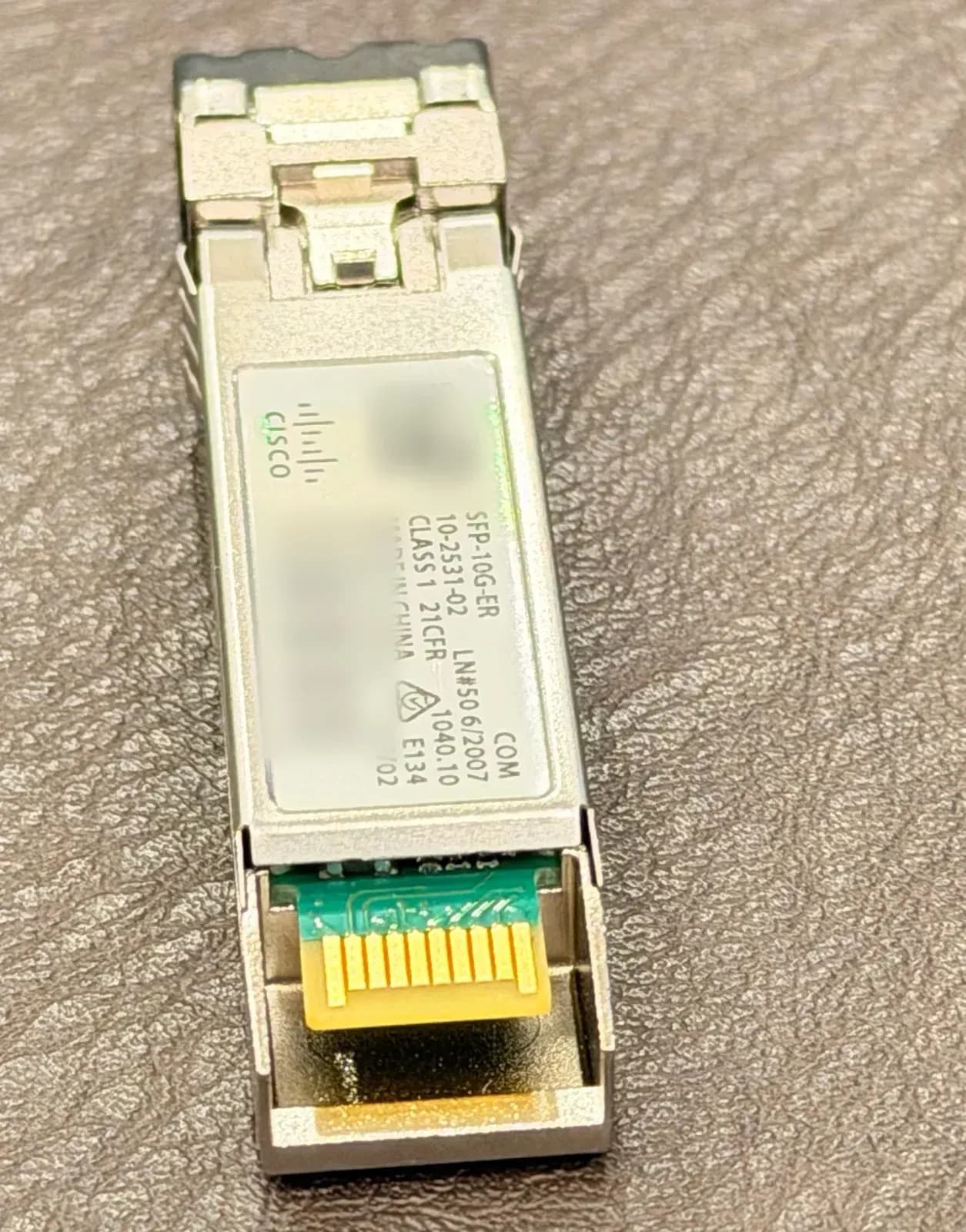

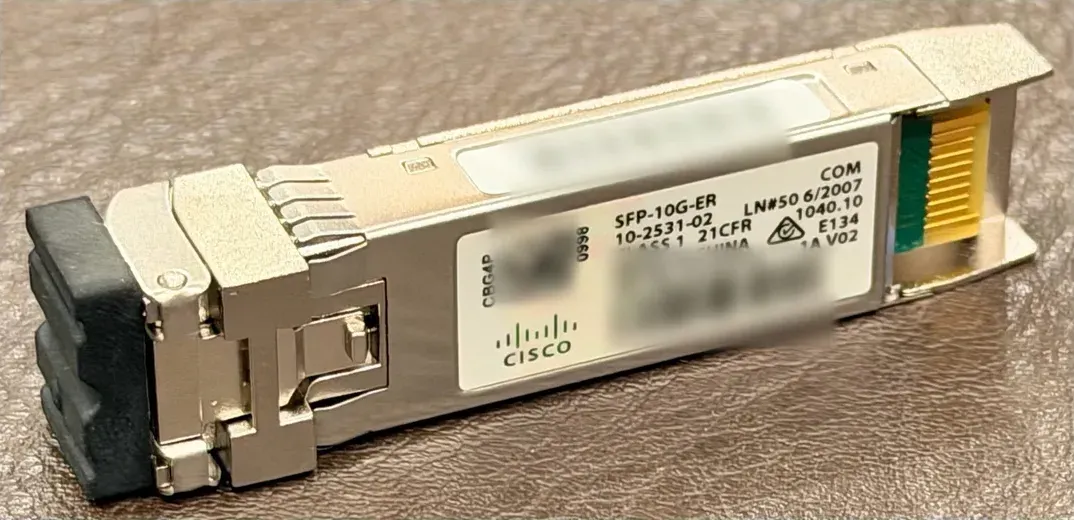

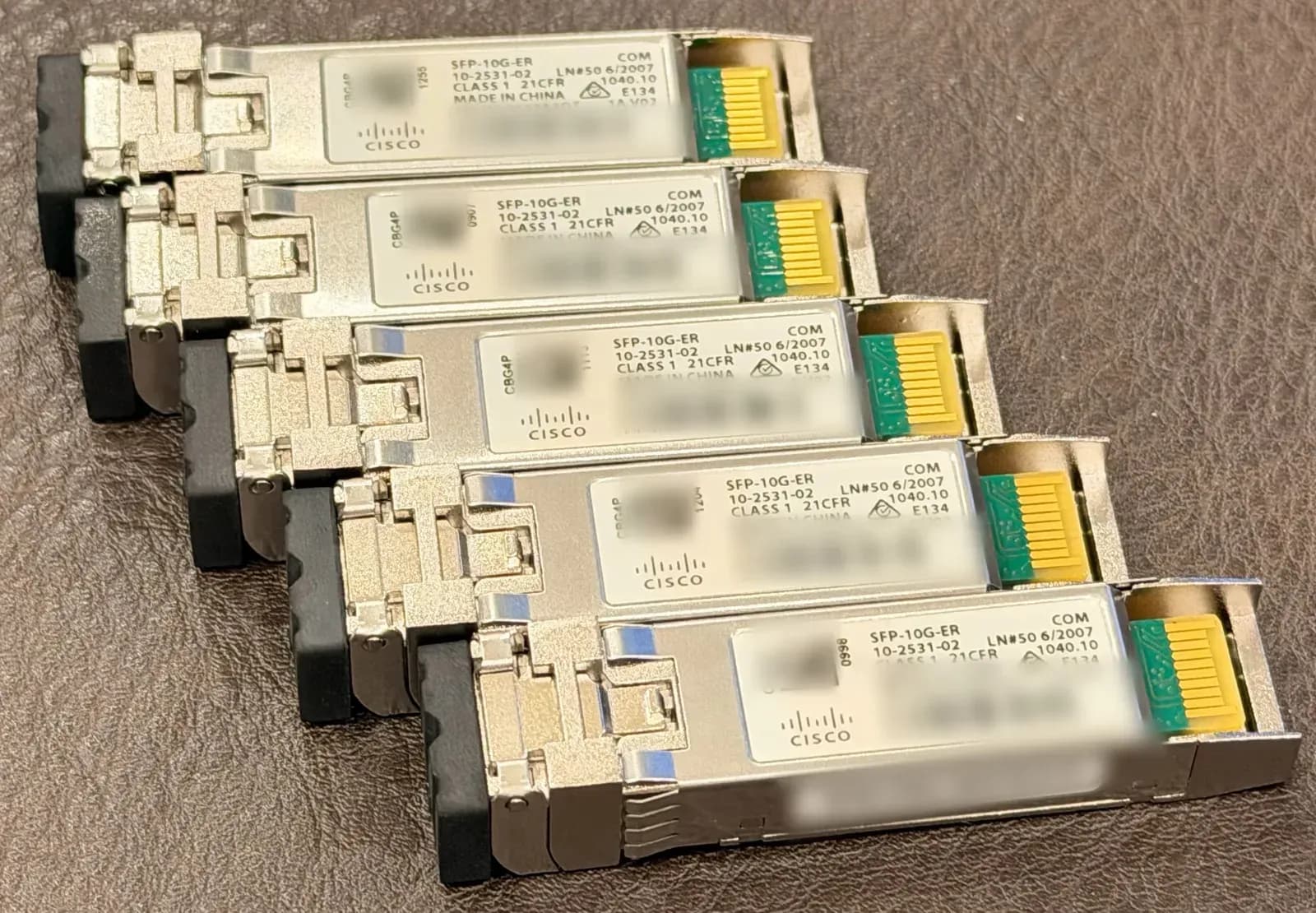

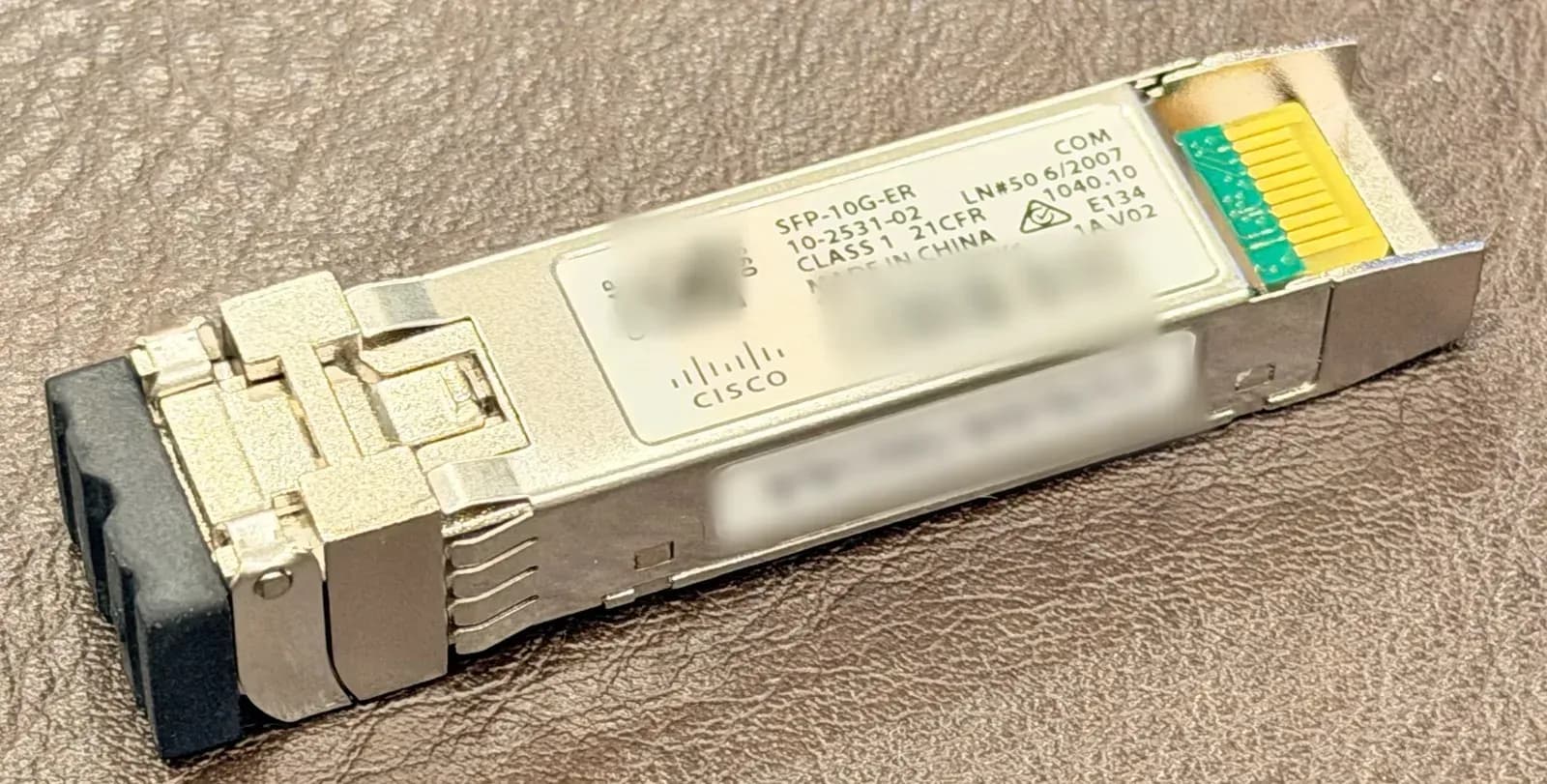

• Nhận diện: bảng mã màu của datasheet ghi lẫy kéo (bail latch) màu đỏ (Red) cho nhóm 10GBASE-ER. Lô module thật NTCOM chụp (nhãn SFP-10G-ER, 10-2531-02, V02) có lẫy kéo kim loại màu bạc, cổng LC đậy nắp chống bụi màu đen, nên cách chắc chắn nhất là đọc mã in trên nhãn module.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn.

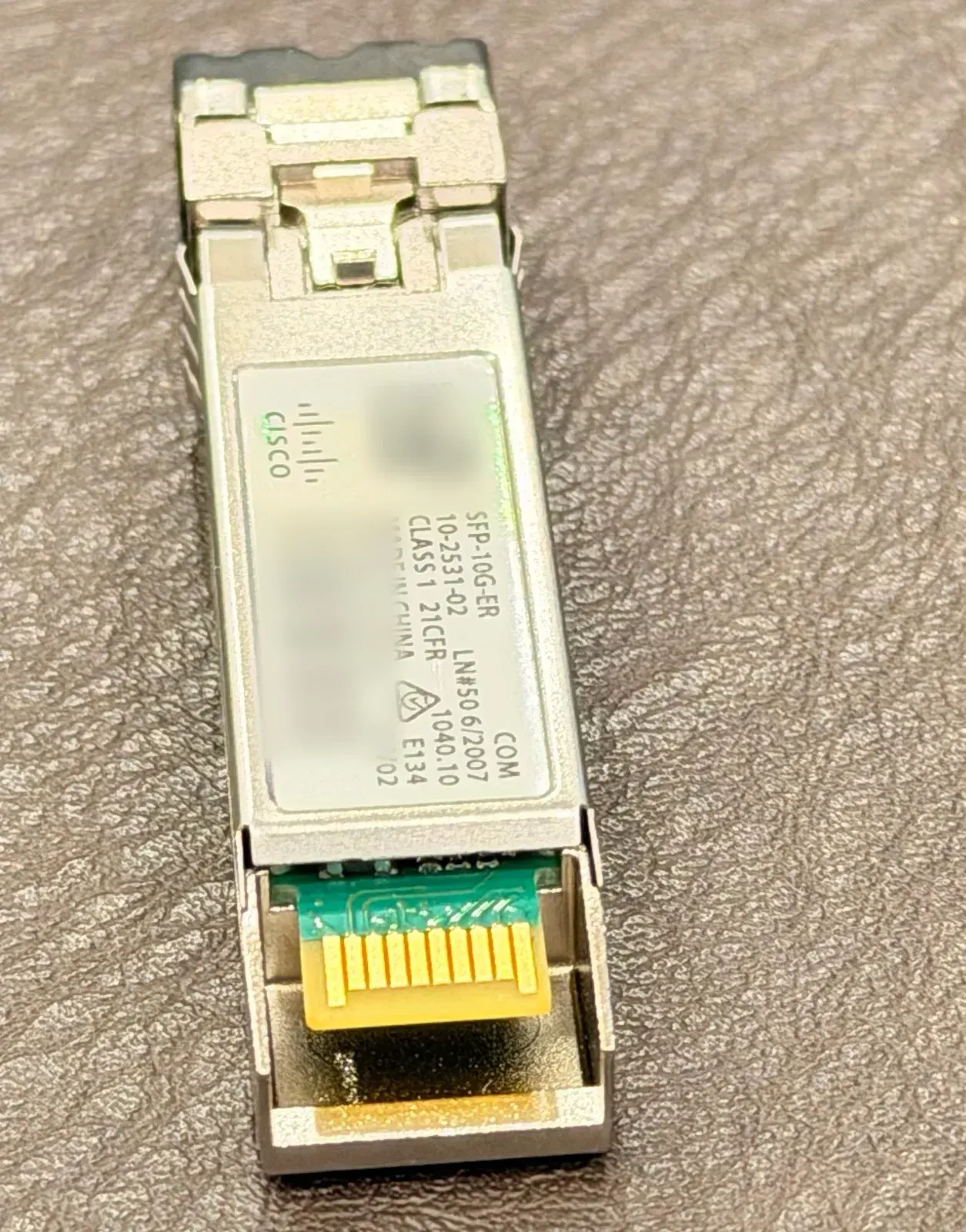

• Cắm nóng (hot-swappable): lắp hoặc thay module mà không cần tắt nguồn thiết bị.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Đường trục 10G liên tòa nhà, liên khu

Nối switch lõi giữa các khu nhà máy, khu công nghiệp, khuôn viên lớn qua cáp quang đơn mode khi khoảng cách vượt 10 km, tới 40 km.

Liên hệ: 0986 397 886

Kết nối chi nhánh và điểm truy nhập của nhà cung cấp dịch vụ

Liên kết 10G điểm nối điểm giữa trụ sở và chi nhánh, giữa các trạm, nút mạng trên tuyến cáp quang thuê riêng (dark fiber) cự ly trung bình.

Uplink của switch công nghiệp

Dùng cho cổng SFP+ 10G của các model Cisco Catalyst IE9300 Rugged có cổng 10G (SFP-10G-ER= có trong Table 15 SFP support của datasheet IE9300); module cấp COM nên switch phải giảm định mức nhiệt độ vận hành.

Giám sát và vận hành

Họ module Cisco SFP+ có khả năng giám sát quang số (digital optical monitoring) phục vụ chẩn đoán, và tính năng Cisco quality ID giúp thiết bị Cisco xác định module đã được Cisco chứng nhận. Theo datasheet, module SFP+ còn tương thích quang với giao diện 10GBASE XENPAK, X2 và XFP cùng chuẩn trên cùng một tuyến, thuận tiện khi nâng cấp dần thiết bị.

Lưu ý khi lựa chọn

• Cổng SFP+: module cắm vào cổng Ethernet SFP+ của thiết bị Cisco; kiểm tra cổng của thiết bị có trong ma trận tương thích của Cisco.
• Cự ly tuyến: SFP-10G-ER dành cho tuyến tới 40 km. Tuyến dưới 20 km bắt buộc thêm bộ suy hao 5 dB; tuyến tới 10 km nên cân nhắc module 10GBASE-LR (SFP-10G-LR), tuyến tới 80 km dùng module 10GBASE-ZR.
• Loại sợi: cự ly 40 km áp dụng cho sợi đơn mode G.652. Cáp quang đa mode cần module SR hoặc LRM.
• Nhiệt độ: SFP-10G-ER là cấp COM (0 đến 70°C). Môi trường nóng hoặc ngoài trời nên cân nhắc SFP-10G-ER-I (cấp IND, mã khác, multirate 10GBASE-ER, 10GBASE-EW và OTU2/2e) cùng cự ly 40 km. Với switch IE9300, dùng module COM thì switch phải giảm định mức nhiệt độ vận hành.
• Phân biệt với SFP-10G-ER-S: bản S-Class SFP-10G-ER-S cùng cự ly 40 km nhưng datasheet ghi không hỗ trợ FCoE.
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 10GBASE-ER, bước sóng 1550 nm.
• Tương thích: tra Cisco Optics-to-Device Compatibility Matrix cho đúng model thiết bị và phiên bản phần mềm trước khi đặt hàng.
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

Module cùng họ cho tuyến ngắn hơn, xem trang Cisco SFP-10G-LR (10GBASE-LR, 10 km). Cách chọn module quang theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang và suy hao trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco 10GBASE SFP+ Modules Data Sheet (mã tài liệu C78-455693-31, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
