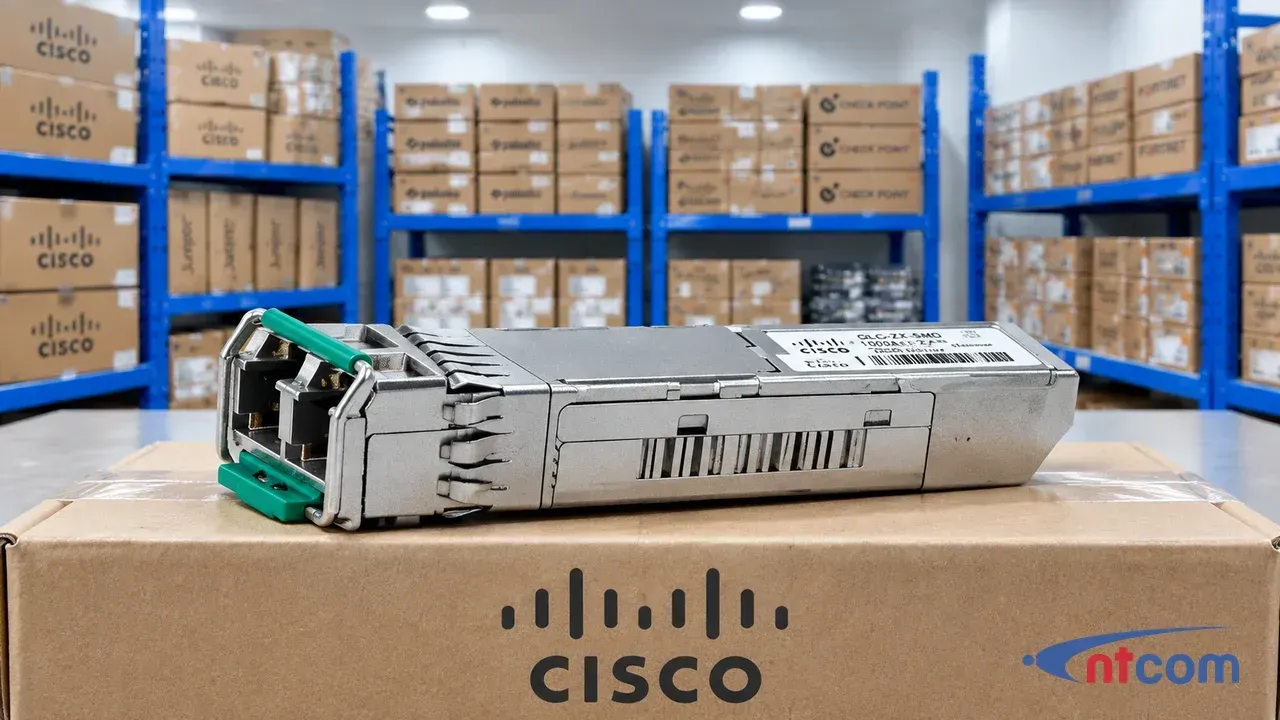

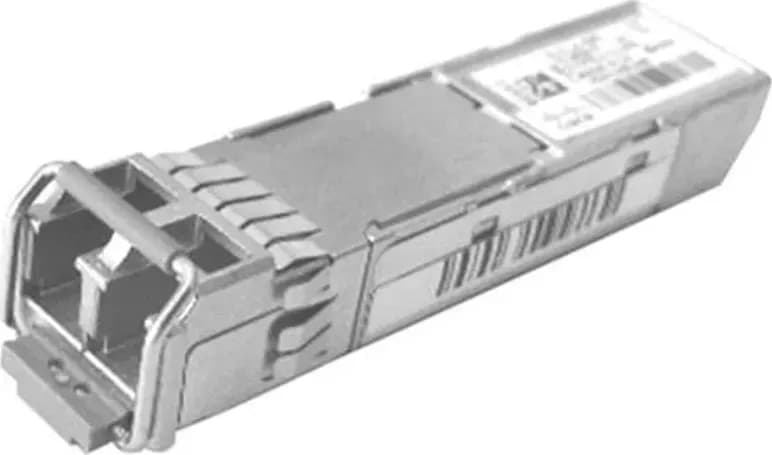

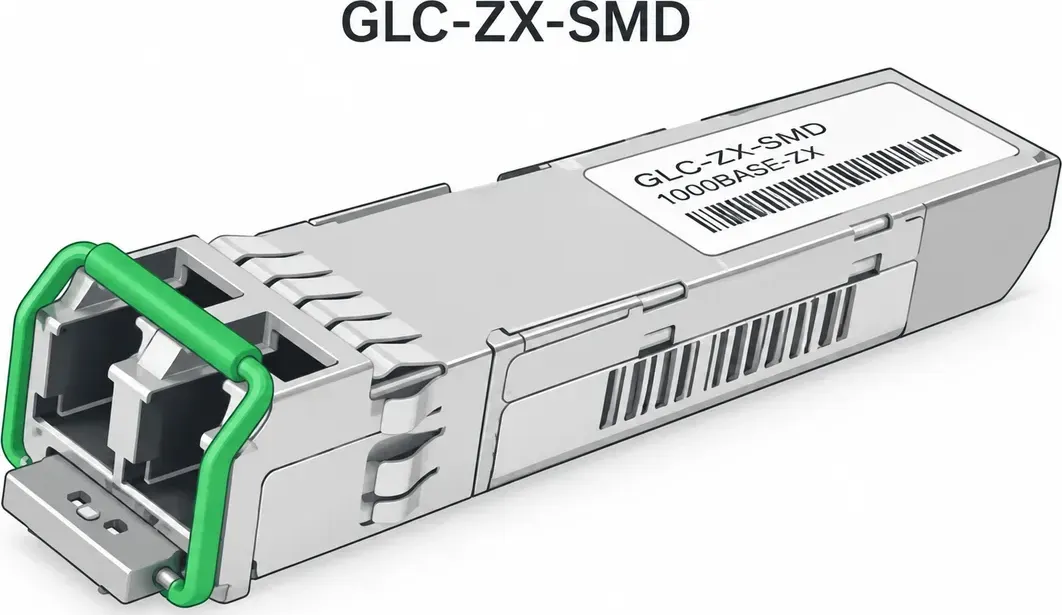

Cisco GLC-ZX-SMD module quang SFP 1000BASE-ZX đơn mode 1550nm 70km

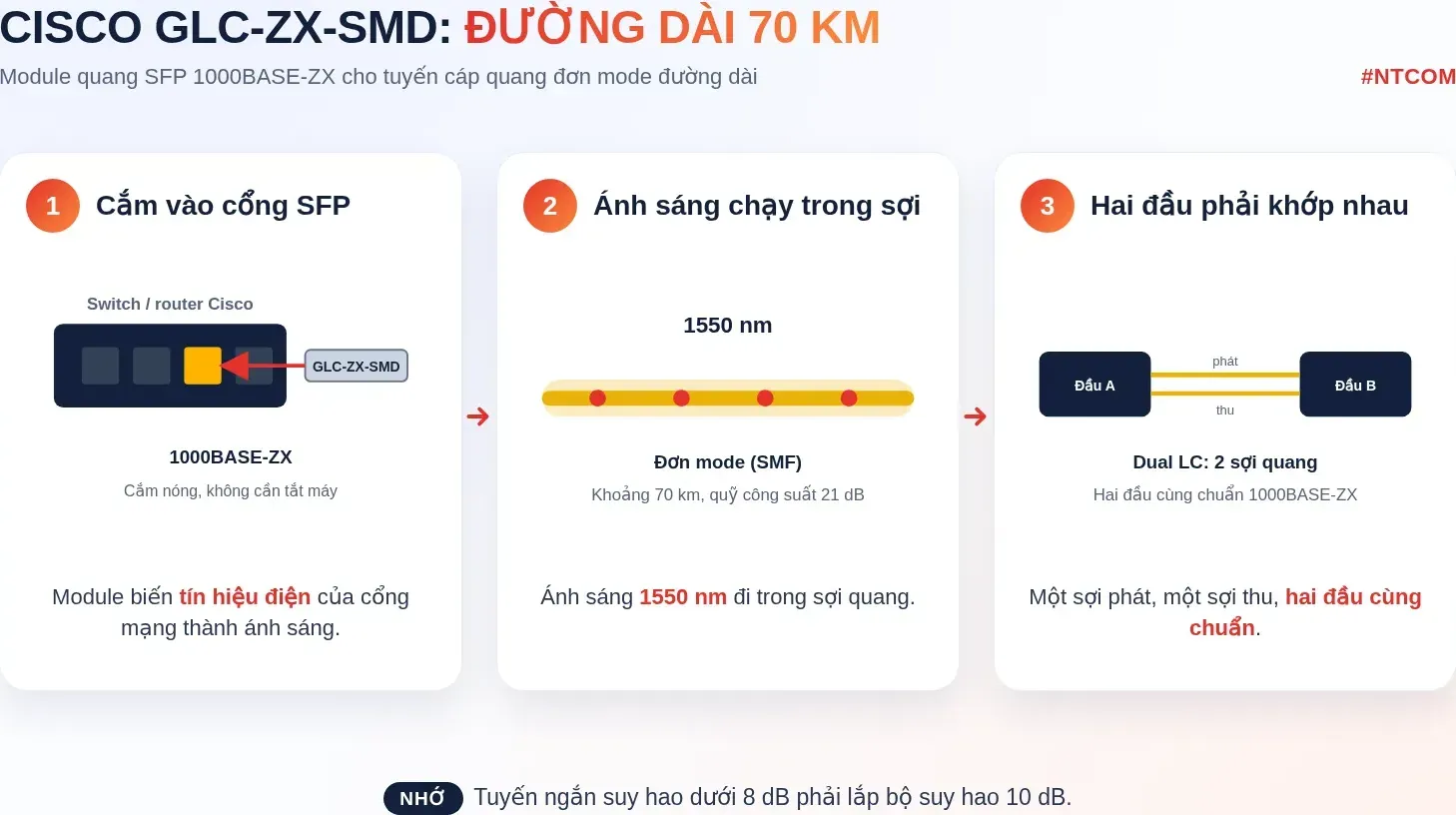

Cisco GLC-ZX-SMD là module quang SFP chuẩn 1000BASE-ZX của Cisco, bước sóng 1550 nm, dùng cho cáp quang đơn mode (SMF) với cự ly khoảng 70 km tùy suy hao tuyến, đầu nối Dual LC, có DOM và dải nhiệt độ mở rộng EXT. Module cắm vào cổng SFP Gigabit của switch, router Cisco để nối các trạm, chi nhánh và khu vực cách xa nhau qua cáp quang đơn mode đường dài.

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, module 1000BASE-ZX hoạt động trên sợi đơn mode tiêu chuẩn với cự ly khoảng 70 km. Module có quỹ công suất quang (link budget) 21 dB, cự ly chính xác phụ thuộc chất lượng sợi, số mối hàn và đầu nối. GLC-ZX-SMD là bản có DOM, cấp nhiệt độ EXT.

Liên hệ: 0986 397 886

Điểm nổi bật

• Chuẩn 1000BASE-ZX, 1550 nm: kết nối Gigabit Ethernet đường dài trên sợi đơn mode.
• Khoảng 70 km tùy suy hao tuyến; quỹ công suất quang 21 dB.
• Có DOM: theo dõi công suất quang phát, thu, nhiệt độ và điện áp của module.
• Nhiệt độ EXT: hoạt động từ -5°C đến 85°C.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

Đầu nối, cáp và thông số vật lý

• Đầu nối: Dual LC/PC (hai sợi, một sợi phát và một sợi thu). Datasheet chỉ hỗ trợ dây nhảy quang đầu PC hoặc UPC, không hỗ trợ dây nhảy đầu APC.
• Cự ly cáp tối thiểu: 2 m (6.5 feet) cho mọi module SFP trong datasheet.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn; công suất tiêu thụ điển hình tới 1W mỗi cổng SFP.
• Nhiệt độ: cấp EXT, hoạt động từ -5°C đến 85°C; lưu kho từ -40 đến 85°C.
• Cắm nóng (hot-swappable): lắp hoặc thay module khi thiết bị đang chạy, dễ bảo trì và giảm thời gian dừng.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Liên kết đường dài giữa các trạm

Nối switch, router giữa các trạm, nhà máy hoặc chi nhánh cách xa nhau trên tuyến cáp quang đơn mode riêng, cự ly khoảng 70 km tùy suy hao tuyến.

Mạng điện lực và hạ tầng công nghiệp

Dùng cho cổng SFP của switch công nghiệp Cisco Catalyst IE9300 Rugged (GLC-ZX-SMD= có trong Table 15 SFP support của datasheet IE9300) trên các tuyến cáp quang dài; lưu ý giảm định mức nhiệt độ của switch khi dùng module cấp EXT.

Đường trục khuôn viên lớn

Đường trục Gigabit trong khu công nghiệp, cảng, sân bay khi khoảng cách vượt quá khả năng của module 10 km hoặc 40 km.

Giám sát và vận hành

Module hỗ trợ Digital Optical Monitoring (DOM). Theo mô tả trong datasheet, chức năng DOM (theo SFF-8472 MSA) cho phép theo dõi trực tiếp các thông số như công suất quang phát, công suất quang thu, nhiệt độ, dòng phân cực laser và điện áp cấp cho module, giúp đội vận hành phát hiện sớm tuyến quang suy giảm trước khi mất kết nối.

Theo datasheet, các module SFP Gigabit của Cisco có thể dùng lẫn các chuẩn 1000BASE-T, SX, LX/LH, EX, ZX hoặc BX trên từng cổng (port-by-port), nên có thể đầu tư dần theo nhu cầu (pay as you populate).

Lưu ý khi lựa chọn

• Tính suy hao tuyến: quỹ công suất 21 dB; cự ly thực tế phụ thuộc chất lượng sợi, số mối hàn và đầu nối. Nên đo suy hao tuyến trước khi chọn.
• Tuyến ngắn cần suy hao giả: khi suy hao tuyến cáp nhỏ hơn 8 dB, phải lắp bộ suy hao quang (inline optical attenuator) 10 dB giữa cáp và cổng thu ở mỗi đầu để không làm quá tải đầu thu.
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 1000BASE-ZX, bước sóng 1550 nm.
• Nhiệt độ: cấp EXT (-5°C đến 85°C). Với switch công nghiệp IE9300, dùng module EXT thì switch phải giảm định mức nhiệt độ vận hành theo chú thích của datasheet IE9300.
• Tương thích: tra Cisco Optics-to-Device Compatibility Matrix cho đúng model thiết bị và phiên bản phần mềm trước khi đặt hàng.
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

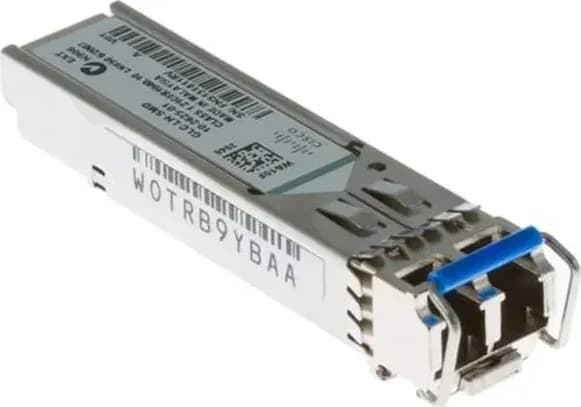

Cách chọn giữa các chuẩn SX, LX/LH và 10G LR theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang và suy hao trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (mã tài liệu C78-366584-24, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
