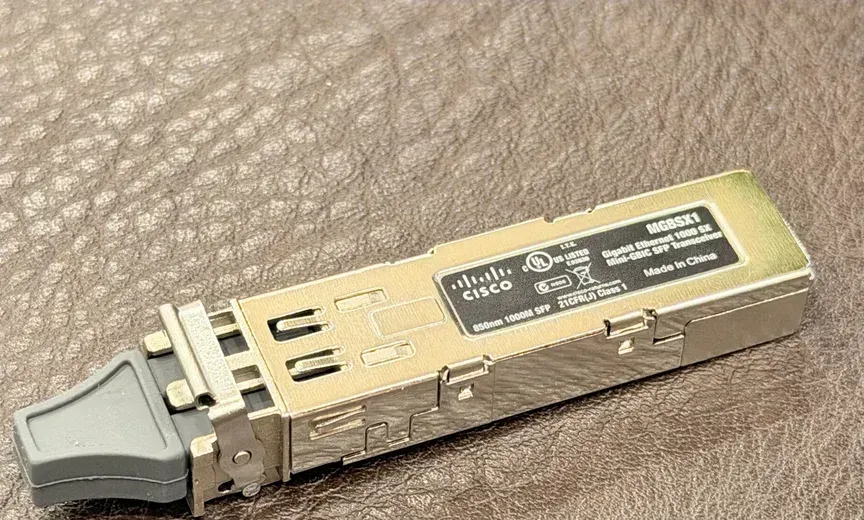

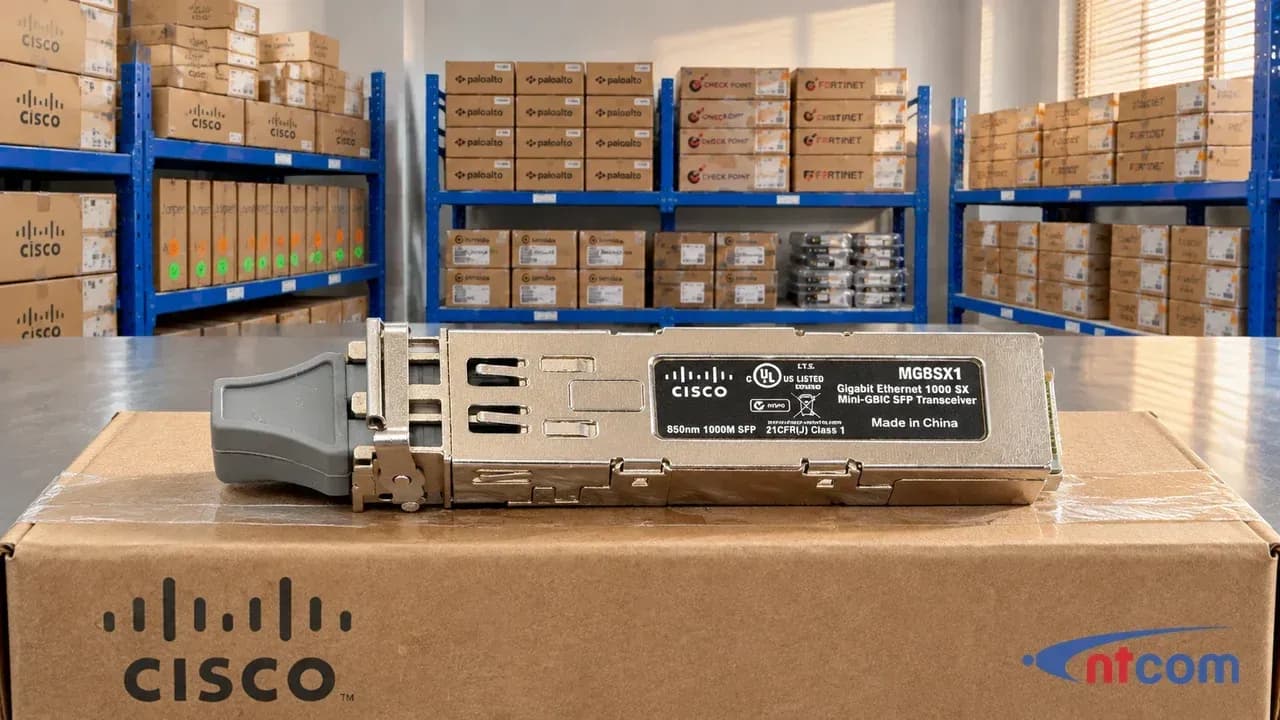

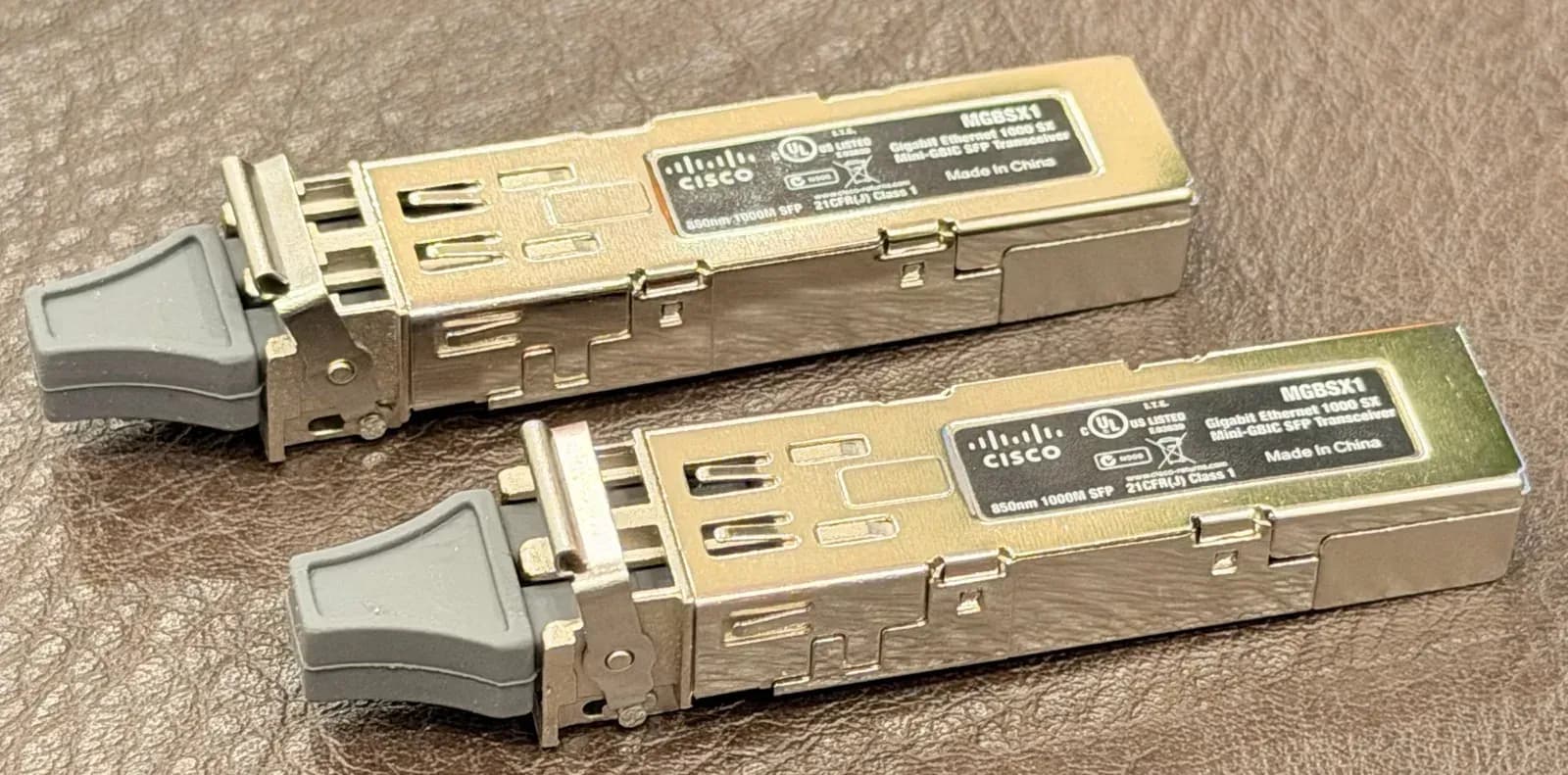

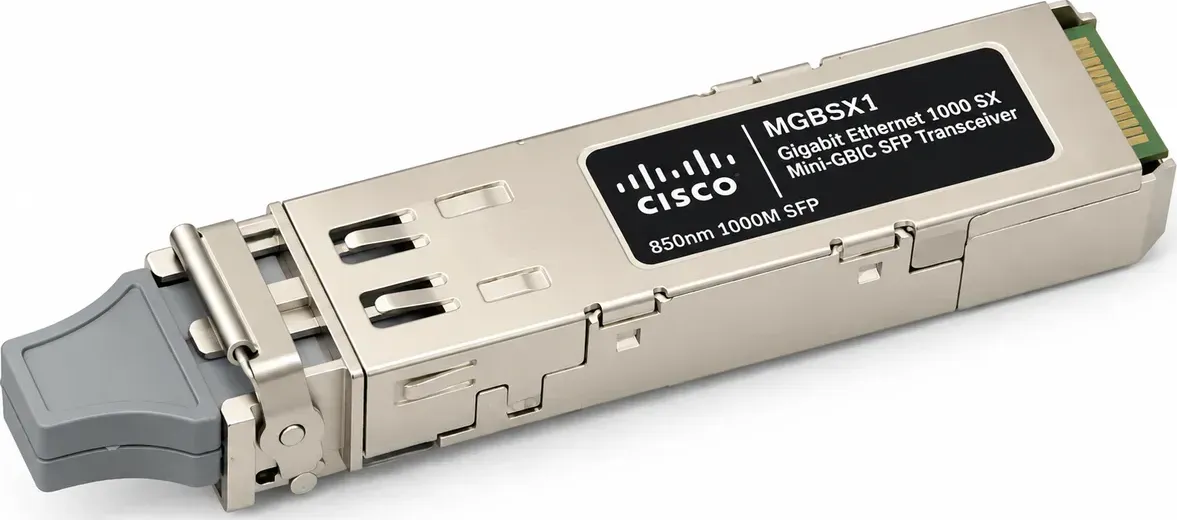

Cisco MGBSX1 module quang SFP 1000BASE-SX đa mode 850nm 500m (Small Business)

Cisco MGBSX1 là module quang SFP chuẩn 1000BASE-SX thuộc dòng Cisco Small Business (MGE), bước sóng 850 nm, dùng cho cáp quang đa mode (MMF) với cự ly tối đa 500 m theo datasheet, đầu nối Duplex LC. Module cắm vào cổng SFP của switch Cisco Small Business để thêm đường uplink Gigabit qua cáp quang giữa các tầng, các toà nhà trong cùng khuôn viên.

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet Cisco MGE SFP Modules, MGBSX1 là 1000BASE-SX SFP transceiver for multimode fiber, 850 nm wavelength, supports up to 500 m. Module dành cho các switch Cisco Small Business (110, 220, 250, 350, 350X, 550X Series), dải nhiệt độ hoạt động 0 đến 70°C, kèm bảo hành phần cứng giới hạn 5 năm của hãng.

Liên hệ: 0986 397 886

Điểm nổi bật

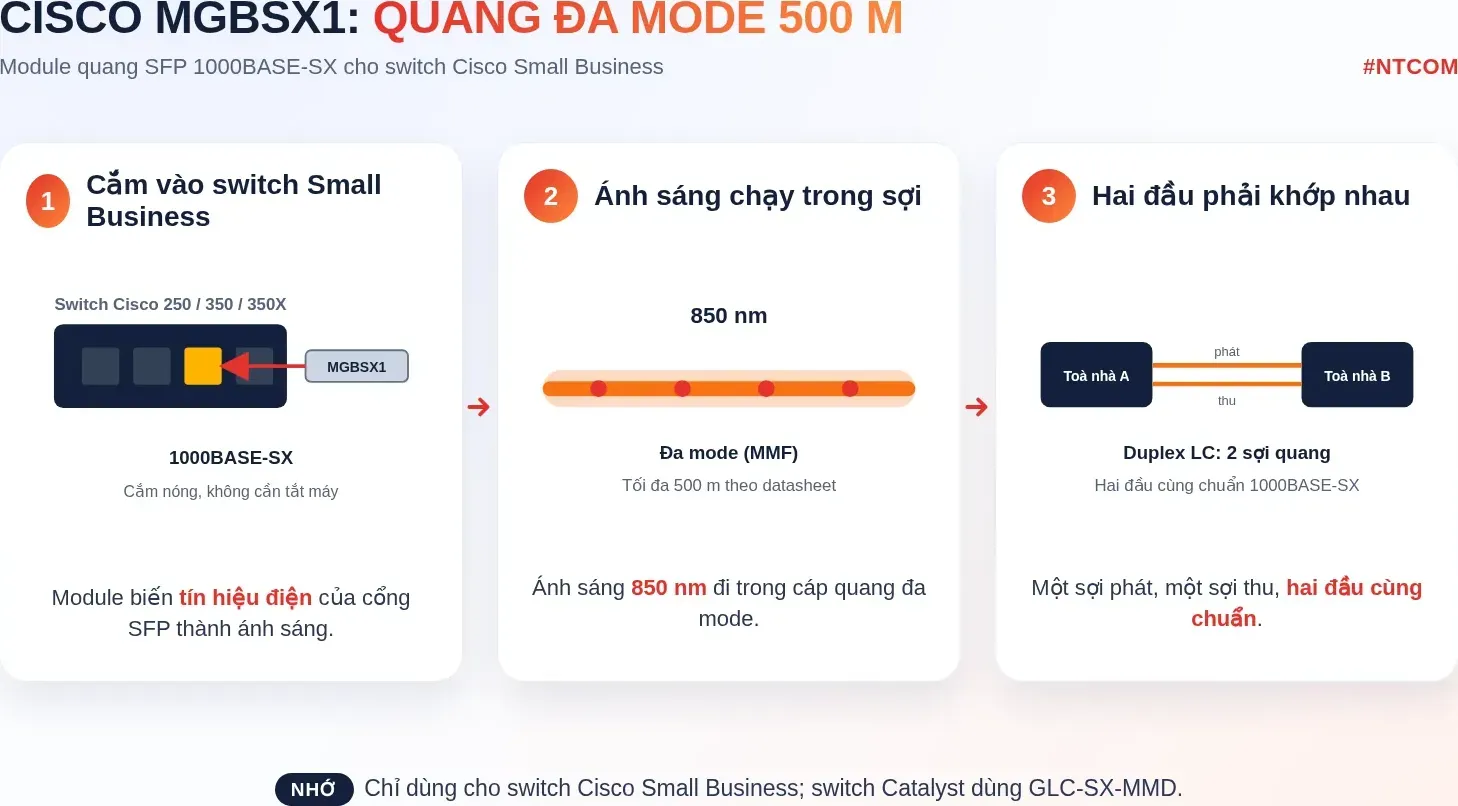

• Chuẩn 1000BASE-SX, 850 nm: kết nối Gigabit Ethernet trên cáp quang đa mode (MMF).
• Cự ly tối đa 500 m theo datasheet, phù hợp đường trục trong toà nhà và khuôn viên nhỏ.
• Cắm nóng (hot swappable): lắp hoặc thay module khi switch đang chạy, không gián đoạn mạng.
• Lẫy lò xo tích hợp (spring latch): tháo module dễ dàng.
• Bảo hành 5 năm: bảo hành phần cứng giới hạn, đổi trả về nhà máy (return-to-factory) theo chính sách Cisco Small Business.

Liên hệ: 0986 397 886

Đầu nối, cáp và thông số vật lý

• Đầu nối: Duplex LC suy hao chèn thấp (low-insertion-loss duplex LC receptacle), một sợi phát và một sợi thu.
• Công suất quang: công suất phát trung bình -9.5 dBm đến -4 dBm; độ nhạy thu -20 dBm (điển hình); ngưỡng quá tải thu -0 dBm.
• Kích thước: 13.4 x 8.5 x 56.5 mm (rộng x cao x sâu), trọng lượng 0.018 kg; công suất tiêu thụ tối đa 1W.
• Môi trường: hoạt động 0 đến 70°C, lưu kho -40 đến 85°C; độ ẩm hoạt động 10% đến 85% không ngưng tụ.
• Nhiễu điện từ thấp: đạt FCC Part 15 Class B; đáp ứng tiêu chuẩn an toàn mắt của FDA và IEC.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Uplink giữa các tầng trong toà nhà

Nối switch truy cập ở từng tầng về switch trung tâm qua cáp quang đa mode, cự ly tối đa 500 m theo datasheet, tránh giới hạn 100 m của cáp đồng.

Liên hệ: 0986 397 886

Kết nối các toà nhà trong khuôn viên nhỏ

Văn phòng, nhà xưởng, trường học có nhiều khối nhà gần nhau: dùng cổng SFP của switch Cisco 250, 350 hoặc 350X/550X để nối các khối qua cáp quang, không lo nhiễu điện từ hay sét lan truyền như cáp đồng.

Thêm cổng quang cho switch Small Business theo nhu cầu

Theo datasheet, có thể chọn môi trường truyền và giao tiếp trên từng cổng (port-by-port), lắp module khi cần (pay as you populate): MGBSX1 cho cáp đa mode, MGBLX1 hoặc MGBLH1 cho cáp đơn mode, MGBT1 cho cáp đồng.

Dùng với switch nào

Datasheet liệt kê MGBSX1 và các module MGE được hỗ trợ trên các dòng switch Cisco Small Business: 110 Series Unmanaged Switches, 220 Series Smart Switches, 250 Series Smart Switches, 350 Series Managed Switches, 350X Series Stackable Managed Switches và 550X Series Stackable Managed Switches.

MGBSX1 chỉ dùng cho switch Cisco Small Business. Với switch Cisco Catalyst, switch công nghiệp Cisco IE hoặc router Cisco, nên dùng module Cisco GLC-SX-MMD (cùng chuẩn 1000BASE-SX, có DOM) để đúng danh sách tương thích của các dòng thiết bị đó.

Lưu ý khi lựa chọn

• Đúng loại cáp: MGBSX1 dùng cáp quang đa mode (MMF). Tuyến cáp quang đơn mode (SMF) thì chọn MGBLX1 (tới 10 km) hoặc MGBLH1 (tới 40 km).
• Hai đầu tuyến cùng chuẩn: module hai đầu phải cùng chuẩn 1000BASE-SX, bước sóng 850 nm.
• Nhiệt độ: dải hoạt động 0 đến 70°C, không dùng cho tủ ngoài trời hay môi trường công nghiệp khắc nghiệt.
• Tương thích: chỉ dành cho switch Cisco Small Business; xem Quick Start Guide của module để biết hướng dẫn tương thích như datasheet khuyến nghị.
• Vòng đời: NTCOM kiểm tra ngày 27/10/2026, Cisco chưa có thông báo End-of-Sale cho MGBSX1; trang hỗ trợ dòng Cisco Small Business Network Accessories ghi trạng thái Available Order.

Cách chọn giữa các chuẩn SX, LX/LH và 10G LR theo loại cáp và cự ly, xem thêm bài viết: Chọn module quang SFP: SX, LX, 10G LR, GLC-LH-SMD.

Mã đặt hàng và danh sách dòng switch tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, công suất quang trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; cự ly thực tế phụ thuộc chất lượng sợi quang, số mối hàn, đầu nối và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco MGE SFP Modules Cisco Small Business Network Accessories Data Sheet (mã tài liệu C78-741408-00, phát hành 10/18); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
