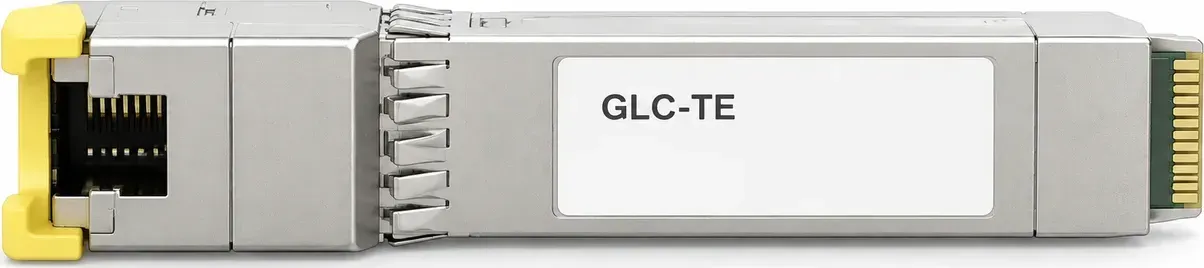

Cisco GLC-TE module SFP đồng 1000BASE-T cổng RJ-45 100m cấp EXT

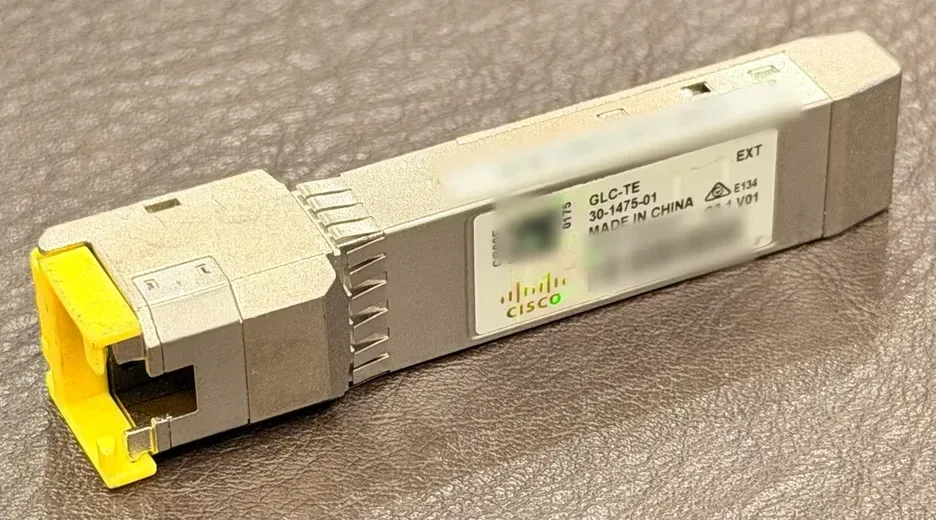

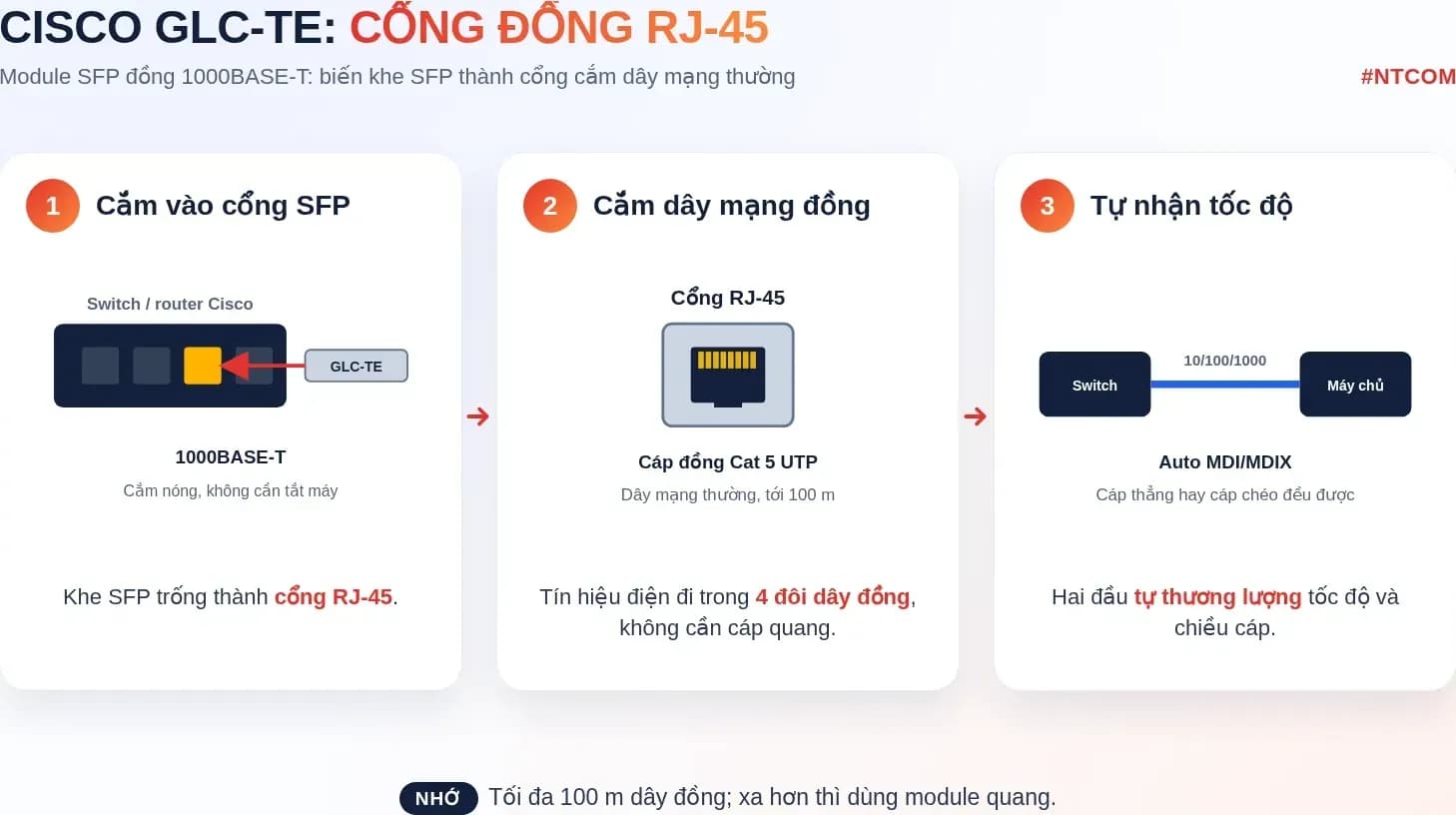

Cisco GLC-TE là module SFP đồng chuẩn 1000BASE-T của Cisco, cổng RJ-45, chạy trên cáp đồng xoắn đôi Category 5 không bọc chống nhiễu (UTP) với cự ly tới 100 m, hỗ trợ tự thương lượng 10/100/1000 và Auto MDI/MDIX, dải nhiệt độ mở rộng EXT. Module cắm vào cổng SFP Gigabit của switch, router Cisco để biến cổng SFP thành một cổng mạng đồng RJ-45, nối trực tiếp tới máy chủ, camera, thiết bị đầu cuối hoặc switch khác bằng dây mạng thông thường.

Liên hệ: 0986 397 886

Tổng quan

Theo datasheet, module 1000BASE-T SFP của Cisco hoạt động trên cáp đồng xoắn đôi Category 5 UTP tiêu chuẩn với chiều dài tuyến tới 100 m (328 ft), hỗ trợ tự thương lượng 10/100/1000 và tự nhận chiều cáp Auto MDI/MDIX. GLC-TE là bản cấp nhiệt độ EXT trong nhóm module đồng 1000BASE-T (cùng nhóm với GLC-T cấp COM và GLC-T-RGD cấp IND theo Table 4 của datasheet).

Liên hệ: 0986 397 886

Điểm nổi bật

• Chuẩn 1000BASE-T, cổng RJ-45: dùng dây mạng đồng thông thường, không cần cáp quang và dây nhảy quang.
• Cự ly tới 100 m trên cáp đồng Category 5 UTP.
• Tự thương lượng 10/100/1000 và Auto MDI/MDIX: tự nhận tốc độ và chiều cáp (cáp thẳng hay cáp chéo).
• Nhiệt độ EXT: hoạt động từ -5°C đến 85°C.
• Bảo hành 5 năm theo chính sách tiêu chuẩn của hãng.

Liên hệ: 0986 397 886

Đầu nối, cáp và thông số vật lý

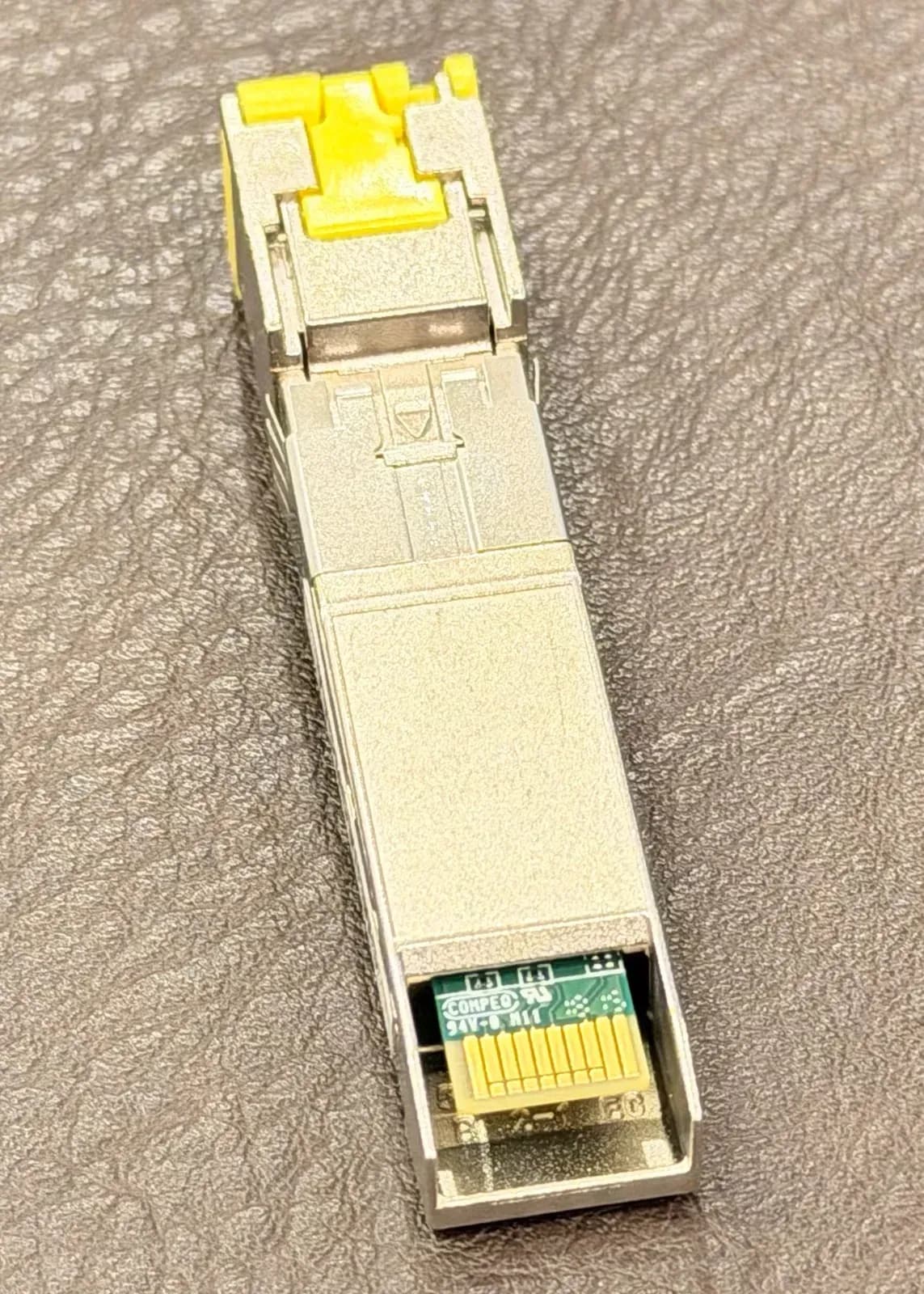

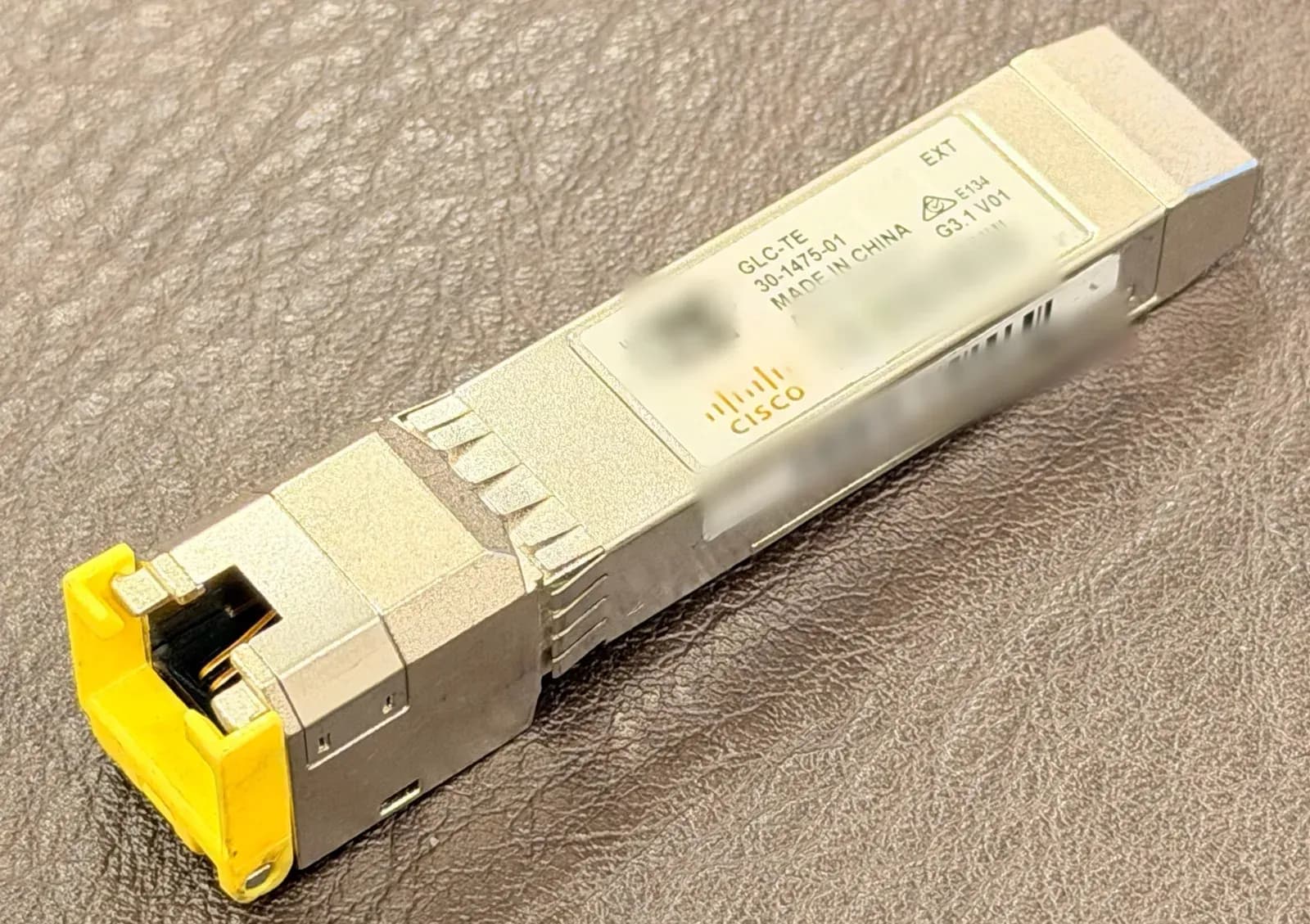

• Đầu nối: RJ-45, tuân thủ tiêu chuẩn IEC 60603-7:2000 cho đầu nối RJ-45 nêu trong datasheet. Phía sau là đầu cắm cạnh mạch vào khe SFP; tay kéo nhả khoá ở mặt trước dùng khi rút module.
• Cáp: cáp đồng xoắn đôi Category 5 UTP tiêu chuẩn, cự ly tới 100 m. Theo Installation Notes 78-15160, module đồng dùng cáp Category 5 bốn đôi dây; để đáp ứng yêu cầu chống sét trong toà nhà GR-1089, hãng yêu cầu dùng cáp Category 5 xoắn đôi có bọc chống nhiễu và nối đất.
• Kích thước: 8.5 x 13.4 x 56.5 mm, trọng lượng thường 75 gram hoặc nhẹ hơn; công suất tiêu thụ điển hình tới 1W mỗi cổng SFP.
• Nhiệt độ: cấp EXT, hoạt động từ -5°C đến 85°C; lưu kho từ -40 đến 85°C.
• Cắm nóng (hot-swappable): lắp hoặc thay module khi thiết bị đang chạy, dễ bảo trì và giảm thời gian dừng.

Liên hệ: 0986 397 886

Ứng dụng tiêu biểu

Thêm cổng đồng Gigabit cho switch, router có khe SFP

Biến một cổng SFP còn trống thành cổng RJ-45 để nối máy chủ, tủ thiết bị, đầu ghi camera hoặc switch truy cập nằm gần, trong phạm vi 100 m cáp đồng.

Liên hệ: 0986 397 886

Tủ mạng và hiện trường công nghiệp

Mã GLC-TE= có trong Table 15 SFP support của datasheet switch công nghiệp Cisco Catalyst IE9300 Rugged; lưu ý switch phải giảm định mức nhiệt độ khi dùng module cấp EXT, và theo chú thích của bảng, module đồng làm giảm chất lượng PTP, không hỗ trợ trên cổng combo (Dual-Media SFP).

Đấu nối tạm hoặc dự phòng

Khi chưa kéo cáp quang, dùng module đồng để nối nhanh hai thiết bị đặt gần nhau qua cổng SFP; sau này thay sang module quang cùng khe mà không phải thay switch, vì datasheet cho phép dùng lẫn các chuẩn 1000BASE-T, SX, LX/LH, EX, ZX, BX trên từng cổng.

Giám sát và vận hành

Theo Table 4 của datasheet, GLC-TE không có chức năng giám sát số DOM (ghi n/a), khác với các module quang như GLC-SX-MMD hay GLC-LH-SMD. Trạng thái liên kết, tốc độ và lỗi cổng theo dõi trên giao diện của thiết bị Cisco như một cổng Ethernet thông thường.

Theo Installation Notes 78-15160, module SFP đồng có thể chạy 10, 100 hoặc 1000 Mbps trên một số thiết bị Cisco; tốc độ hỗ trợ trên từng thiết bị cần tra Compatibility Matrix for 1000BASE-T SFP của Cisco.

Lưu ý khi lựa chọn

• Cổng SFP 1G và cổng 10G: datasheet có mã riêng SFP-1G-T-X cho cổng 10G (chỉ chạy trong cổng hỗ trợ 10G). Với GLC-TE, tra ma trận tương thích của Cisco cho đúng model thiết bị trước khi đặt hàng.
• Tốc độ 10/100: datasheet ghi hỗ trợ tự thương lượng 10/100/1000, nhưng Installation Notes ghi tốc độ 10/100 chỉ có trên một số thiết bị Cisco; kiểm tra thiết bị của bạn nếu cần nối thiết bị đầu cuối 100 Mbps.
• Cự ly: tối đa 100 m cáp đồng. Xa hơn thì dùng module quang (SX cho đa mode, LX/LH cho đơn mode).
• Không có DOM: không đọc được thông số chẩn đoán số như module quang.
• Nhiệt độ: cấp EXT (-5°C đến 85°C). Môi trường khắc nghiệt hơn thì cân nhắc GLC-T-RGD cấp IND; văn phòng thông thường có GLC-T cấp COM (theo Table 4 của datasheet).
• Vòng đời: datasheet không ghi ngày EoS/EoL; tại thời điểm biên soạn (10/2026), mã vẫn có trong datasheet và bảng đặt hàng hiện hành của Cisco.

Mã đặt hàng và danh sách thiết bị Cisco tương thích, xem tại tab Licensing and deployment.

Mọi giá trị cự ly, tốc độ và nhiệt độ trên trang là mức tối đa hoặc giới hạn do hãng công bố trong điều kiện thử nghiệm của Cisco; kết quả thực tế phụ thuộc chất lượng cáp đồng, đầu bấm RJ-45 và thiết bị hai đầu tuyến.

Cisco® là thương hiệu của Cisco Systems, Inc. Nội dung trang được biên soạn từ datasheet Cisco SFP Modules for Gigabit Ethernet Applications Data Sheet (mã tài liệu C78-366584-24, phát hành 10/26); thông tin mang tính tham khảo, vui lòng liên hệ NTCOM để được tư vấn cấu hình và xác nhận tương thích trước khi đặt hàng.
