Fortinet FSR-112F-POE switch công nghiệp PoE++ 240W 8 GE 4 SFP

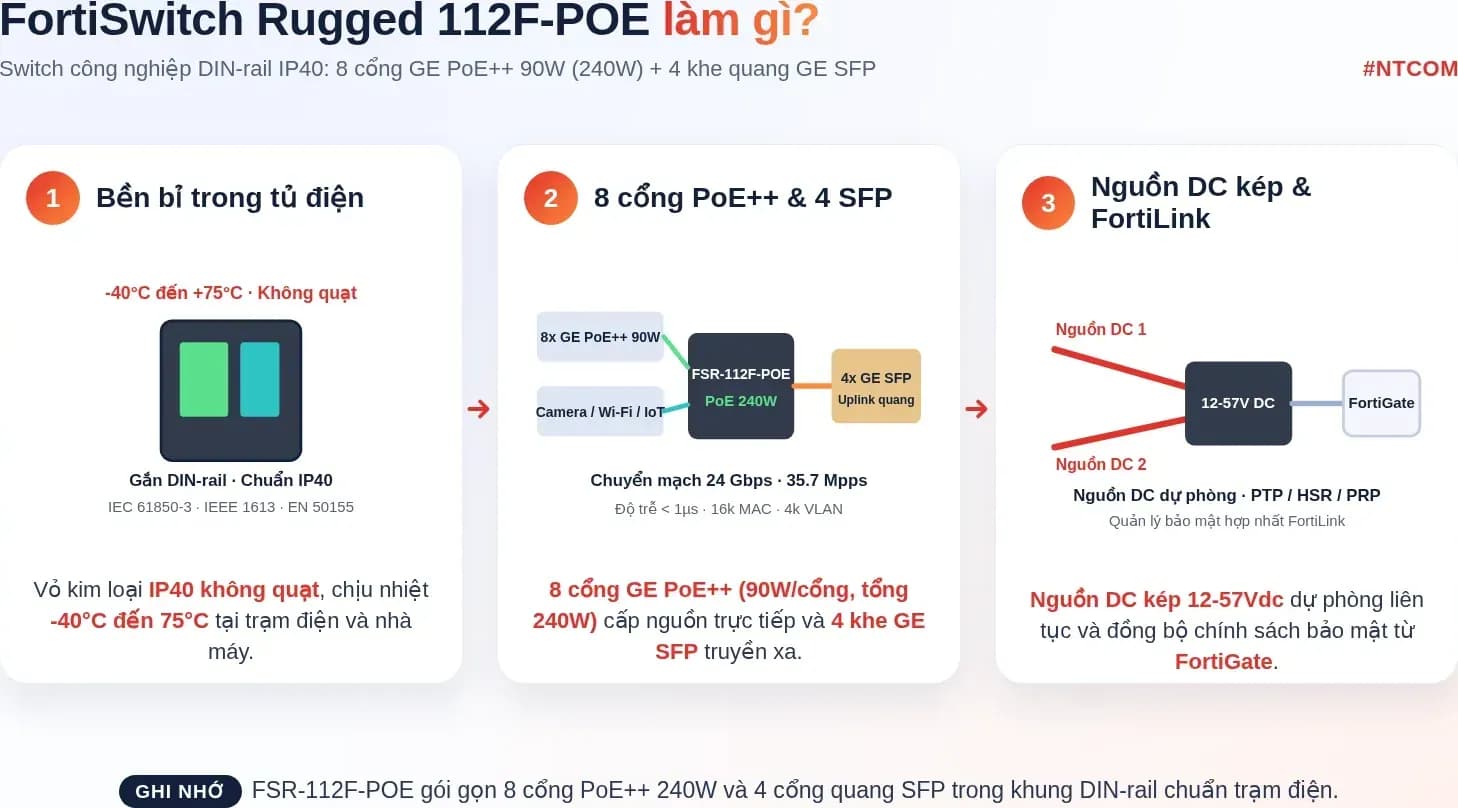

FortiSwitch Rugged 112F-POE (FSR-112F-POE) là thiết bị chuyển mạch công nghiệp Layer 2 cấp nguồn PoE++ chuẩn gắn thanh ray DIN-Rail chuyên dụng của Fortinet. Được thiết kế tối ưu cho môi trường vận hành khắc nghiệt tại trạm biến áp điện lực (đạt chuẩn IEC 61850-3 và IEEE 1613), nhà máy sản xuất, giao thông thông minh và hạ tầng trọng yếu, thiết bị sở hữu vỏ kim loại chuẩn bảo vệ IP40, tản nhiệt thụ động hoàn toàn không quạt (Fanless) và dải nhiệt độ hoạt động từ -40°C đến 75°C. FSR-112F-POE trang bị 8 cổng 1G/100M/10M RJ45 hỗ trợ PoE 802.3af/at/bt (lên tới 90W mỗi cổng, tổng công suất PoE 240W) cùng 4 khe cắm quang 1G/100M SFP và quản lý bảo mật hợp nhất qua FortiLink trên hệ điều hành FortiOS.

Liên hệ: 0986 397 886

Tổng quan

Dòng thiết bị FortiSwitch Rugged 112F-POE mang lại kiến trúc mạng Ethernet hội tụ bảo mật chuyên dụng cho hạ tầng công nghệ vận hành (OT). Khi kết hợp cùng tường lửa thế hệ mới FortiGate thông qua giao thức quản lý FortiLink, FSR-112F-POE trở thành phần mở rộng logic trực tiếp của hệ sinh thái Fortinet Security Fabric, cho phép đồng bộ chính sách bảo mật, nhận diện thiết bị IoT/OT và kiểm soát truy cập mạng (NAC) ngay tại lớp truy nhập công nghiệp.

Với kích thước nhỏ gọn gắn thanh ray DIN-Rail (127 x 66.5 x 150 mm), tích hợp 8 cổng cấp nguồn PoE++ 802.3bt (tối đa 90W/cổng, tổng ngân sách 240W), 4 khe cắm quang SFP truyền dẫn cự ly xa và đạt chứng nhận trạm biến áp điện lực IEC 61850-3 / IEEE 1613 cùng tiêu chuẩn đường sắt EN 50155, thiết bị đáp ứng trọn vẹn nhu cầu kết nối và cấp nguồn cho camera giám sát AI/PTZ, điểm phát Wi-Fi công nghiệp và cảm biến hiện trường trong tủ điều khiển không gian hẹp.

Liên hệ: 0986 397 886

Điểm nổi bật

• Đạt chuẩn trạm biến áp IEC 61850-3, IEEE 1613 và đường sắt EN 50155: Thiết kế vỏ kim loại chuẩn bảo vệ IP40, làm mát thụ động hoàn toàn không quạt (Fanless), chịu được biên độ nhiệt độ khắc nghiệt từ -40°C đến 75°C và đáp ứng tiêu chuẩn kháng nhiễu điện từ, rung chấn, va đập của ngành điện lực và giao thông đường sắt.
• 8 cổng cấp nguồn PoE++ 802.3bt (90W) với ngân sách 240W: Toàn bộ 8 cổng 1G/100M/10M RJ45 đều hỗ trợ cấp nguồn PoE chuẩn IEEE 802.3af/at/bt Type 4 lên tới 90W mỗi cổng với tổng ngân sách nguồn PoE đạt 240W, cấp nguồn trực tiếp cho camera PTZ ngoài trời, bộ phát Wi-Fi 6/7 và thiết bị IoT công suất lớn.
• Hiệu năng chuyển mạch 24 Gbps và 4 cổng uplink quang SFP: Trang bị 4 khe cắm quang 1G/100M SFP kết hợp 8 cổng đồng Gigabit, cung cấp năng lực chuyển mạch 24 Gbps, thông lượng xử lý 35.7 Mpps và độ trễ siêu thấp dưới 1 µs.
• Độ sẵn sàng cao và đồng bộ thời gian chuẩn công nghiệp: Hỗ trợ giao thức thời gian chính xác IEEE 1588v2 PTP (Transparent/Boundary Clock, Default và Power Profile), dự phòng mạng không độ trễ HSR/PRP (IEC 62439-3), vòng ring MRP (IEC 62439-2) và gom cổng liên thiết bị MCLAG.
• Nguồn điện DC kép dự phòng 12-57Vdc: Tích hợp cầu đấu nguồn DC kép dự phòng (Redundant input terminals) có bảo vệ chống ngược cực (Reverse Power Protection) cùng ngõ rơ-le cảnh báo Digital I/O, đảm bảo hệ thống vận hành liên tục khi một nhánh nguồn gặp sự cố.
• Quản lý tập trung không cần bản quyền rời qua FortiLink: Triển khai Zero-touch, cấu hình tập trung VLAN, QoS, xác thực 802.1X và giám sát trạng thái trực tiếp từ giao diện FortiGate.

Liên hệ: 0986 397 886

So sánh nhanh chỉ số chính

Chi tiết đầy đủ xem tại tab Thông số kỹ thuật.

Liên hệ: 0986 397 886

Phần cứng và cổng kết nối

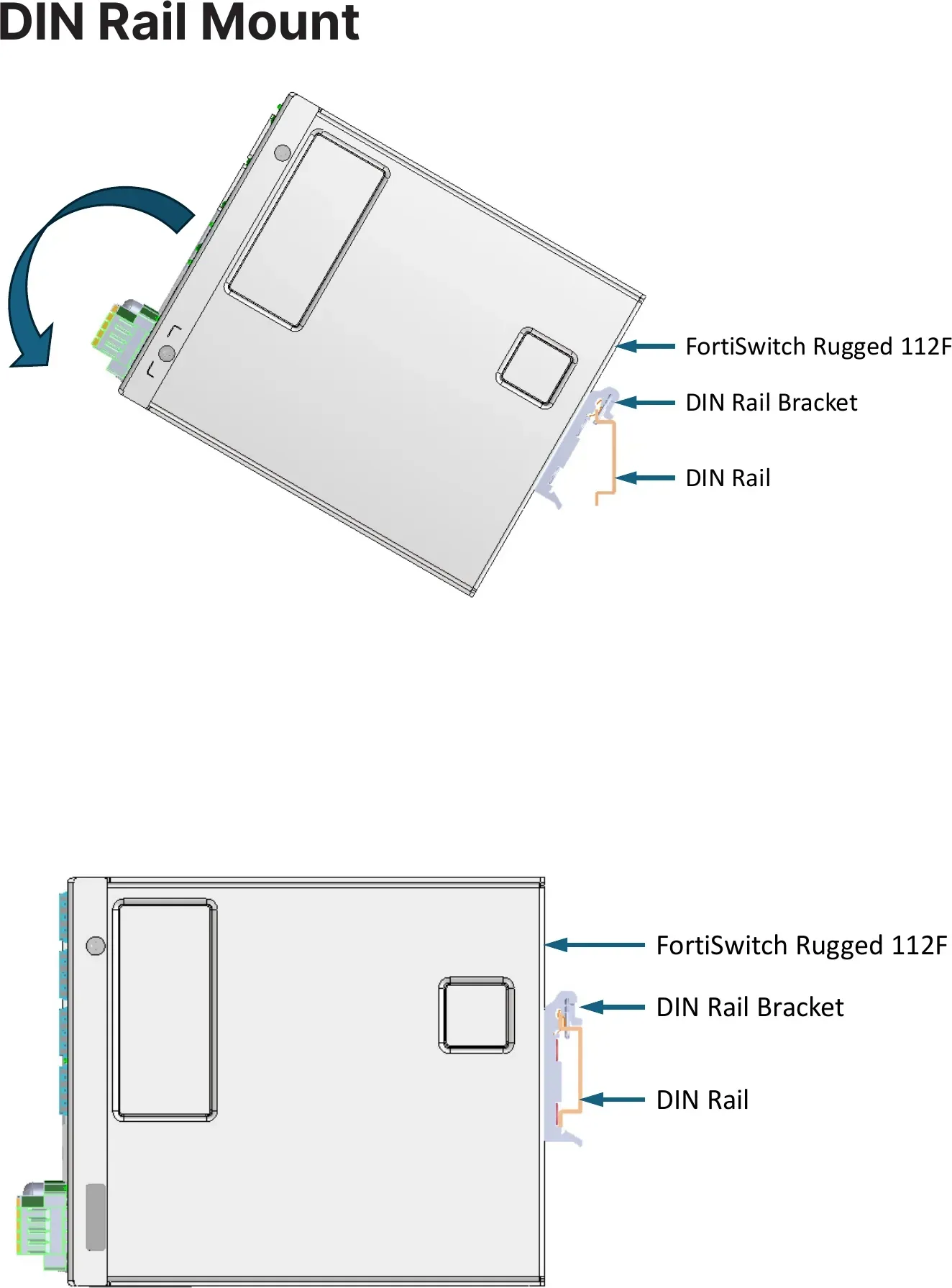

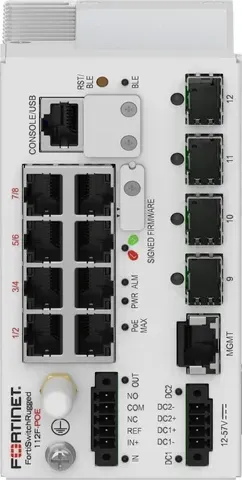

Phần cứng của FortiSwitch Rugged 112F-POE được gia cố chuyên biệt trong khung vỏ kim loại dạng hộp đứng gắn thanh ray DIN-Rail, bố trí toàn bộ cổng mạng RJ45 PoE++, khe quang SFP, cổng quản trị, đèn LED và cầu đấu nguồn DC ở mặt trước để thuận tiện thao tác trong tủ điện công nghiệp.

Cấu hình cổng

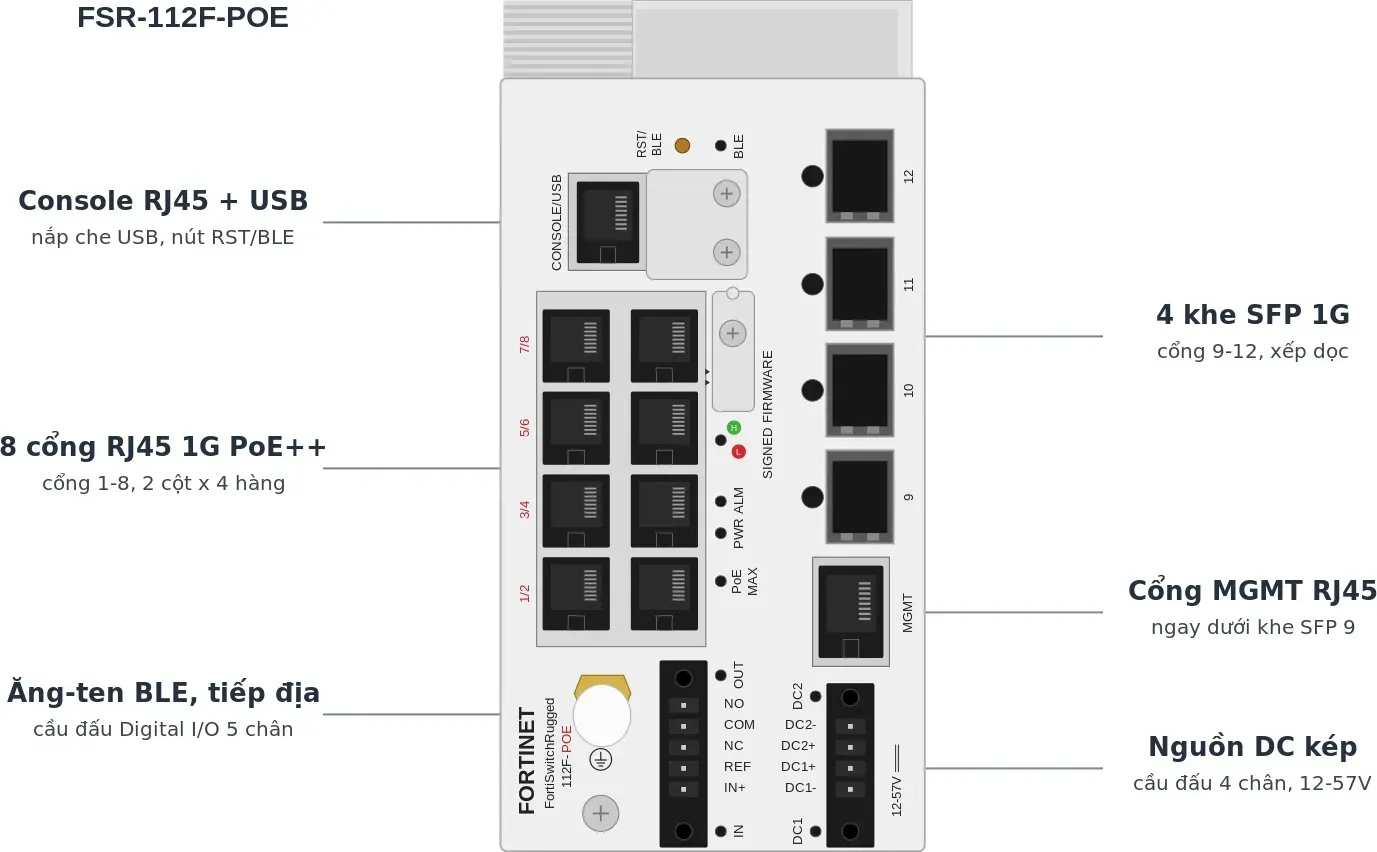

• 8 cổng đồng 1G/100M/10M RJ45 cấp nguồn PoE++ (cổng 1 đến 8): Xếp thành 2 cột x 4 hàng ở khu vực bên trái mặt trước (nhãn đỏ 1/2, 3/4, 5/6, 7/8 từ dưới lên trên), hỗ trợ tự động nhận tốc độ và phân cực cáp MDI/MDIX. Cả 8 cổng đều hỗ trợ PoE chuẩn IEEE 802.3af/at/bt Type 4 lên tới 90W mỗi cổng, tổng ngân sách PoE đạt 240W.
• 4 khe cắm quang 1G/100M SFP (cổng 9 đến 12): Xếp dọc 1 cột x 4 hàng ở cạnh phải mặt trước (nhãn 9, 10, 11, 12 từ dưới lên trên), hỗ trợ module quang SFP 100Mbps và 1Gbps phục vụ đường truyền uplink quang chống nhiễu điện từ hoặc ghép vòng ring công nghiệp.
• Giao diện quản trị và cảnh báo phần cứng: Trang bị 1 cổng quản trị độc lập 10/100/1000 Service Port (MGMT RJ45) ngay dưới cụm SFP, 1 cụm cổng RJ-45 Serial Console / USB 2.0 (cổng USB có nắp che bảo vệ) ở góc trên, công tắc bảo mật BIOS Signed Firmware, nút nhấn RST/BLE, hệ thống đèn LED (PWR, ALM, PoE MAX, BLE) và khối cầu đấu rơ-le cảnh báo Digital I/O 5 chân (IN/OUT) ở góc dưới.
• Kiến trúc bộ nhớ hệ thống: Tích hợp bộ nhớ đệm gói tin 1.5 MB Packet Buffers, bộ nhớ 1 GB DDR4 DRAM và bộ nhớ lưu trữ 32 MB SPI + 1 GB NAND Flash, hỗ trợ lưu trữ Dual Firmware, 16k địa chỉ MAC, 4k VLAN, gom nhóm LAG tối đa 8 cổng, 240 quy tắc ACL và 32 tiến trình Spanning Tree.

Liên hệ: 0986 397 886

Đặc tính cơ khí và nguồn điện

• Khung vỏ DIN-Rail IP40 tản nhiệt không quạt: Kích thước thân máy Cao 127 x Rộng 66.5 x Dài 150 mm (5 x 2.62 x 5.91 inch), trọng lượng 1023 g (2.26 lbs). Thiết kế làm mát thụ động không quạt (Fanless) giúp ngăn bụi bẩn xâm nhập và đạt tuổi thọ trung bình giữa các lần hỏng (MTBF) trên 30 năm.
• Nguồn điện DC kép dự phòng có chống ngược cực: Sử dụng cầu đấu nguồn DC kép dự phòng (Redundant input terminals DC1, DC2) tích hợp bảo vệ ngược cực (Reverse Power Protection). Thiết bị hỗ trợ dải điện áp +/- 12 đến +/- 57Vdc (tối đa 2.05A khi không dùng PoE); +/- 44 đến +/- 57Vdc (tối đa 3.36A cho 802.3af PoE); +/- 50 đến +/- 57Vdc (tối đa 5.30A cho 802.3at PoE+); và +/- 52 đến +/- 57Vdc (tối đa 5.09A cho 802.3bt PoE++).
• Công suất tiêu thụ và ngưỡng nhiệt môi trường: Tiêu thụ tối đa 22 W (tỏa nhiệt 75 BTU/h) khi không cấp PoE và 264 W (tỏa nhiệt 900 BTU/h) khi tải PoE tối đa. Thiết bị vận hành ổn định trong dải nhiệt độ từ -40°C đến 65°C trong tủ kín đối lưu tự nhiên (0 m/s), từ -40°C đến 70°C trong tủ thông gió (0.2 m/s) và từ -40°C đến 75°C trong tủ có quạt đối lưu (1 m/s).

Ứng dụng tiêu biểu

• Trạm biến áp điện lực và lưới điện thông minh (Smart Grid): Đạt chứng nhận ngành điện IEC 61850-3 Ed 2.0: 2013 và IEEE 1613: 2010, hỗ trợ đồng bộ thời gian chính xác IEEE 1588v2 PTP Power Profile, dự phòng HSR/PRP không mất gói để kết nối rơ-le bảo vệ IED, RTU và hệ thống SCADA.
• Giao thông đường sắt và giao thông thông minh (ITS): Đạt chứng nhận ứng dụng đường sắt EN 50155, EN 50121-1/3-2/5, phù hợp lắp đặt trong tủ điều khiển tín hiệu đường sắt, trạm thu phí và cấp nguồn PoE++ 90W cho camera giám sát AI/PTZ, radar giao thông ngoài trời.
• Nhà máy sản xuất và tự động hóa công nghiệp (ICS): Kết nối dây chuyền PLC, cảm biến công nghiệp, máy tính điều khiển HMI và điểm phát sóng Wi-Fi công nghiệp trong môi trường nhiều bụi, rung chấn (IEC 60068-2-6, IEC 60255-21-1) và va đập cơ học (IEC 60068-2-27, IEC 60255-21-2).

Quản lý hợp nhất và an ninh mạng qua FortiLink

Thông qua giao thức FortiLink, FortiSwitch Rugged 112F-POE tích hợp liền mạch vào tường lửa FortiGate để tạo nên kiến trúc mạng điều khiển bởi bảo mật (Security-Driven Networking). Quản trị viên có thể tự động phát hiện switch (Auto Discovery), phân phối cấu hình VLAN tập trung, thiết lập hồ sơ cổng động (Dynamic Port Profiles), gom nhóm cổng liên thiết bị (MCLAG / FortiLink Stacking) và kiểm soát công suất PoE trên từng cổng ngay từ một bảng điều khiển FortiOS duy nhất.

Ở lớp bảo mật truy cập, thiết bị hỗ trợ xác thực IEEE 802.1X (Port-based, MAC-based, MAB), DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, sFlow, NetFlow/IPFIX, chặn lưu lượng nội bộ VLAN (Block Intra-VLAN Traffic) và cách ly thiết bị đầu cuối nghi ngờ ngay tại cổng switch (Host Quarantine), đồng thời miễn phí tính năng nhận diện thiết bị IoT cơ bản qua dịch vụ FortiGuard IoT khi triển khai chế độ FortiLink.

Lưu ý khi lựa chọn

• Chọn bộ nguồn DC phù hợp với chuẩn PoE: Thiết bị sử dụng nguồn DC rời qua cầu đấu terminal. Để khai thác chuẩn PoE+ 802.3at (30W) cần nguồn +/- 50 đến +/- 57Vdc, và để khai thác chuẩn PoE++ 802.3bt (90W) cần nguồn +/- 52 đến +/- 57Vdc. Có thể đặt kèm bộ nguồn công nghiệp DIN-Rail chính hãng như FortiPSU 240W (SP-RGDIN-240-PS) hoặc FortiPSU 480W (SP-RGDIN-480-PS, đầu ra 54V DC).
• Lưu ý điều kiện thông gió tủ điện và chọn dòng Layer 3 khi cần: FSR-112F-POE là switch công nghiệp Layer 2 (định tuyến Layer 3 thực hiện qua FortiGate khi kết nối FortiLink); nếu cần định tuyến phần cứng Layer 3 ngay trên switch hoặc uplink 10G SFP+, có thể cân nhắc model FSR-216F-POE hoặc FSR-424F-POE. Tham khảo thêm kinh nghiệm tại bài viết cách chọn switch công nghiệp cho trạm biến áp và nhà máy.
• Lựa chọn module quang 1G/100M SFP: 4 khe SFP (cổng 9-12) hỗ trợ các module quang 1GE/100M SFP tùy theo cự ly cáp quang thực tế (chưa kèm sẵn module quang trong hộp). Quý khách có thể xem hướng dẫn chọn module quang tương thích tại bài viết chọn module quang SFP: SX, LX, 10G LR.
