Inmidas MRL001 - Serial server công nghiệp 1 cổng RS-232/422/485 qua Ethernet

Inmidas MRL001 là serial server công nghiệp (Industrial management 1*RS422/485/232 over ETH Serial Server) của INMIDAS Technology: thiết bị đưa 1 cổng nối tiếp RS-232 / RS-422 / RS-485 lên mạng Ethernet qua 1 cổng Ethernet 10/100M RJ45, giúp các thiết bị nối tiếp đặt rải rác (PLC, đồng hồ đo, bộ điều khiển, đầu đọc thẻ) được quản lý tập trung qua mạng IP. Vỏ nhôm IP40 không quạt, gắn ray 35mm hoặc treo tường, hoạt động -40℃ ~ + 85℃, phù hợp tủ điều khiển nhà máy, trạm điện, toà nhà và hệ thống giám sát môi trường.

Liên hệ: 0986 397 886

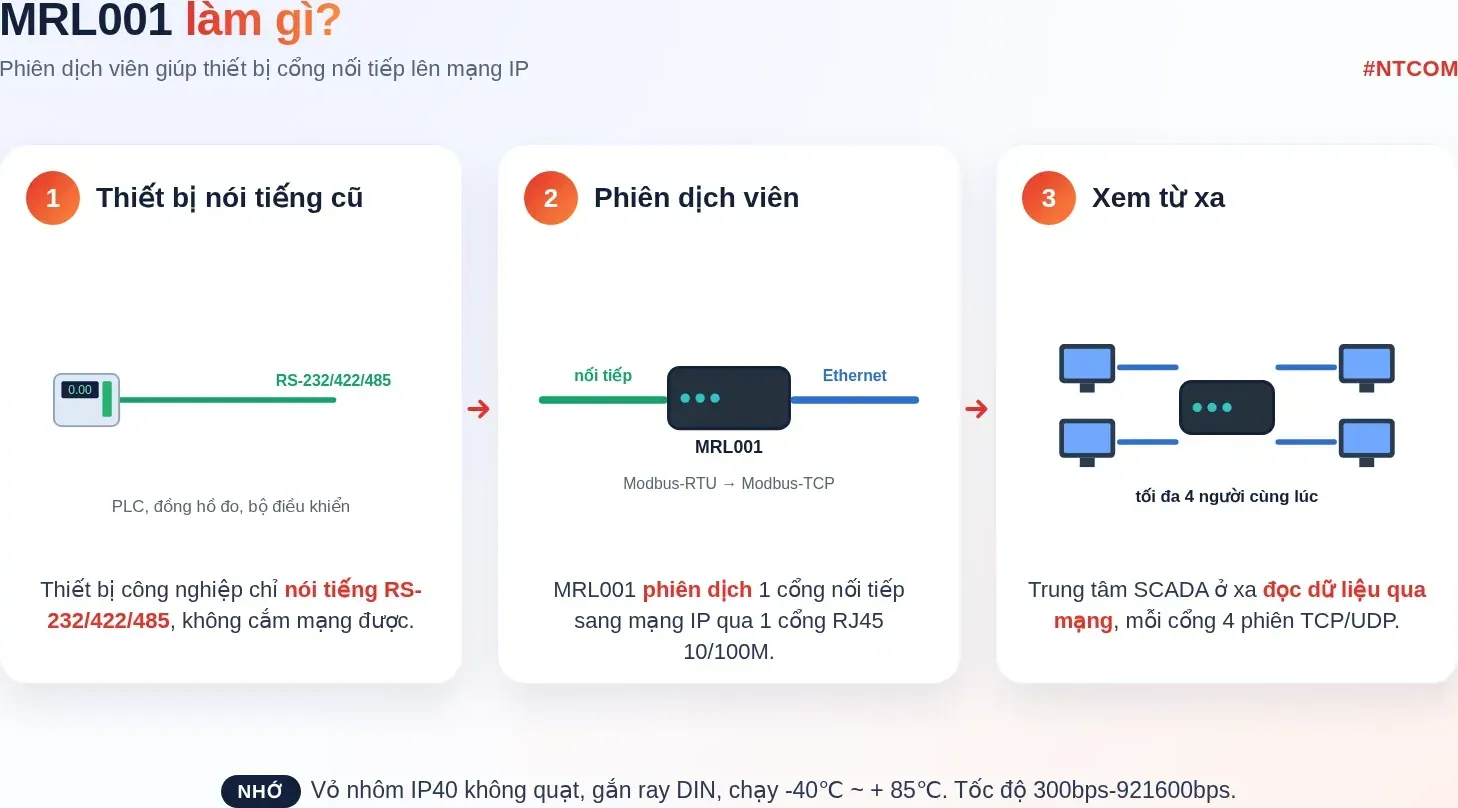

📌 Tổng quan

Theo datasheet, MRL001 hỗ trợ các giao thức TCP, UDP, ARP, ICMP, HTTP, DNS, DHCP, SNMP; có kiểm soát truy cập, cấu hình nhanh, nâng cấp trực tuyến và truy cập qua WEB. Công cụ cấu hình trên Windows hướng dẫn người dùng từng bước để thiết bị nối tiếp lên mạng ngay sau vài thao tác cài đặt.

Liên hệ: 0986 397 886

Điểm nổi bật

• Bộ xử lý: ARM Cortex-M4 192 MHz.
• Cổng nối tiếp: 1 cổng RS-232 / 422 / 485, tốc độ 300bps-921600bps không nghẽn, tự quét khớp tốc độ baud và cho phép tốc độ tuỳ chỉnh.
• Tuỳ chọn cổng nối tiếp quang: 1310nm đơn mode, 1310nm đa mode, 850nm đa mode, đầu ST / FC / SC.
• Ethernet: 1 cổng Ethernet 10/100M RJ45; 10 / 100Base-T (X) tự thương lượng full/half duplex, tự nhận cáp chéo MDI / MDIX.
• Chế độ làm việc: Modbus TCP, TCP Server, TCP Client, UDP Server, UDP Client; chuyển đổi trong suốt Modbus-RTU sang Modbus-TCP.
• Nhiều người dùng: mỗi cổng nối tiếp 4 phiên TCP hoặc UDP; TCP đa kết nối cho 4 người dùng giám sát cùng lúc; UDP một máy hoặc nhiều máy.
• Quản trị: công cụ cấu hình trên Windows, cấu hình qua cổng nối tiếp và WEB, quản trị mạng SNMP; nâng cấp firmware tại chỗ và từ xa.
• Thiết kế công nghiệp: nguồn kép dự phòng cách ly, chống đấu ngược, bảo vệ quá tải; EMC công nghiệp mức 4, chống sét và xung; không quạt, vỏ nhôm anod hoá IP40.

Thông số chính

Bảng đầy đủ nằm ở tab Thông số kỹ thuật.

Liên hệ: 0986 397 886

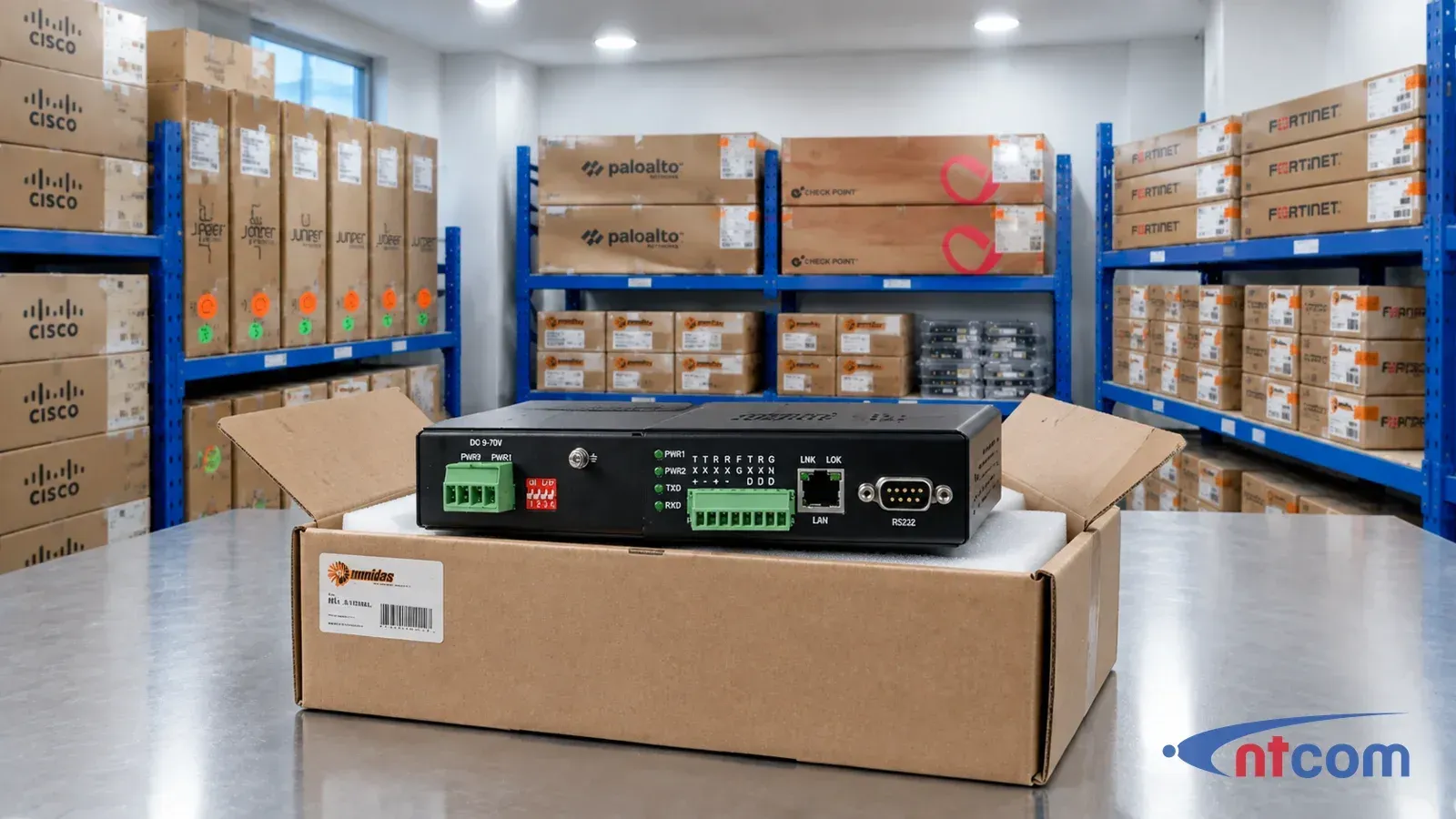

⚙️ Phần cứng và cổng kết nối

Liên hệ: 0986 397 886

Cổng nối tiếp

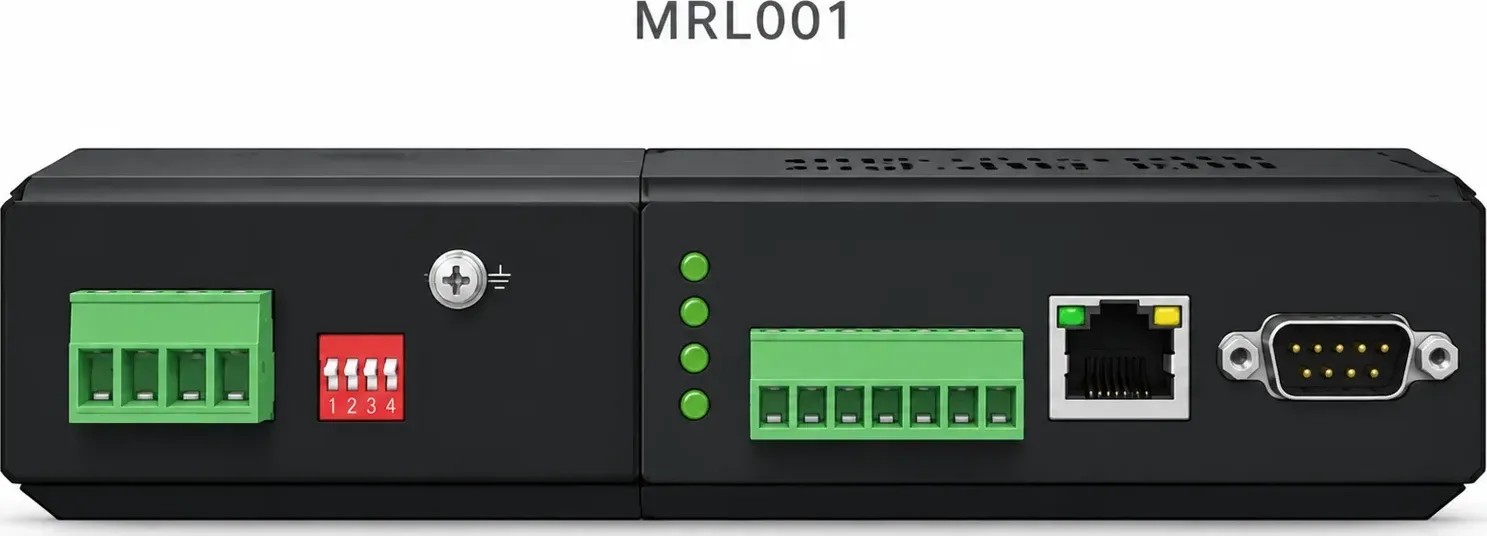

• 1 cổng RS-232 / 422 / 485 theo EIA/TIA-232 (ITU-T V.28), EIA/TIA-422 (ITU-T V.11) và EIA/TIA-485; Chuẩn giao diện chọn bằng công tắc DIP (dialing the code) trên thiết bị: cả ba giao diện RS-232 / RS-422 / RS-485 có sẵn.

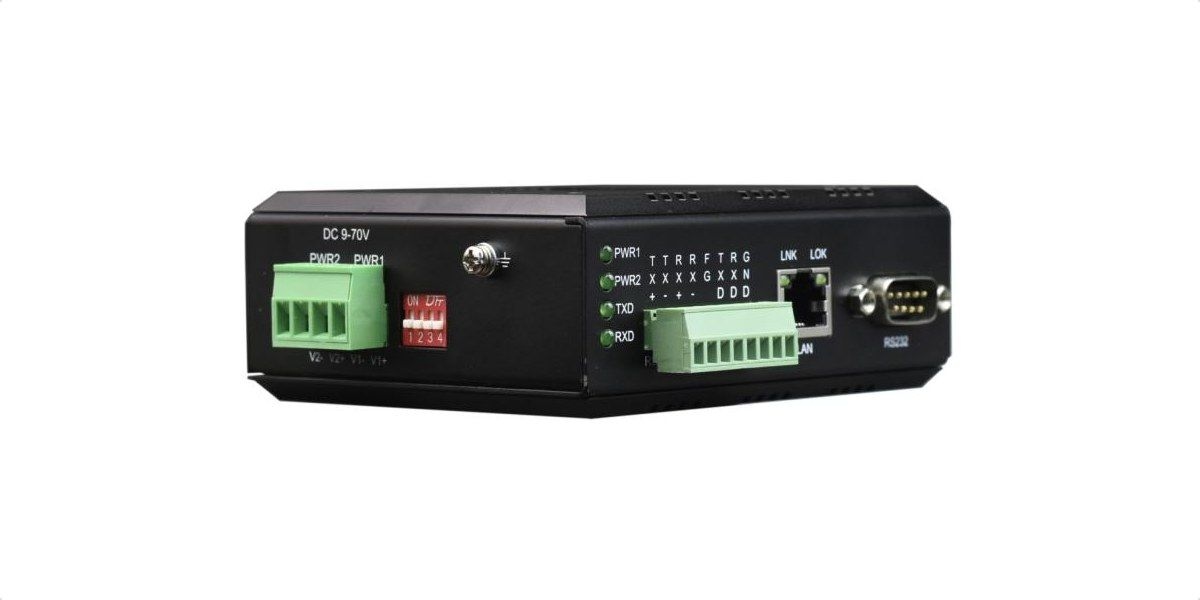

• Chân tín hiệu: RS-422 TxD+ TxD- RxD+ RxD- GND; RS-485 4 dây TxD+ TxD- RxD+ RxD- GND; RS-485 2 dây A(TX+) B(TX-) GND; RS-232 RXD TXD GND (khối đấu dây) và DB9 đực RXD TXD GND, CTS, RTS.
• Khung dữ liệu nối tiếp cài đặt linh hoạt để đáp ứng nhu cầu chia gói của người dùng.

Cổng Ethernet

• 1 cổng Ethernet 10/100M RJ45; RJ45 hỗ trợ Auto-MDIX, học được 4096 địa chỉ MAC.

Nguồn, vỏ máy và môi trường

• Nguồn: bản nguồn DC kép (DC9-70V or AC7-50V theo bảng Specification) hoặc bản nguồn AC (AC~85-265V AC, hoặc DC110-300V DC); công suất tiêu thụ <5W; khối đấu dây 4 chân bước 5.08mm (bản DC); bản AC dùng ổ cắm AC ba chấu (three plum blossom AC Block).
• Bảo vệ: nguồn kép dự phòng có cách ly, chống đấu ngược, bảo vệ quá tải; nguồn DC tự nhận cực.
• Vỏ và lắp đặt: 110mm(L) x 86mm(W) x 40.5mm(H), 0.495Kg/pcs; vỏ nhôm IP40, gắn ray (guide rail) hoặc treo tường, không quạt.
• Môi trường: hoạt động -40℃ - +85℃, lưu kho -40℃ - +85℃, độ ẩm 0% - 95% không ngưng tụ; MTBF > 100,000 hours.

🚀 Ứng dụng thực tế

Lĩnh vực datasheet nêu

• Điều khiển và quản lý PLC, tự động hoá sản xuất công nghiệp.
• Kiểm soát an ninh, ra vào: kiểm soát truy cập mạng, thiết bị báo động, dò hồng ngoại, đầu đọc thẻ từ xa.
• Thiết bị nhà thông minh: gateway, ổ cắm, công tắc thông minh.
• Bộ điều khiển IO mạng: ngõ vào IO từ xa, điều khiển relay từ xa; toà nhà thông minh và giám sát năng lượng.
• Thiết bị theo dõi y tế, đồng hồ đo và hệ thống giám sát nguồn điện, môi trường.

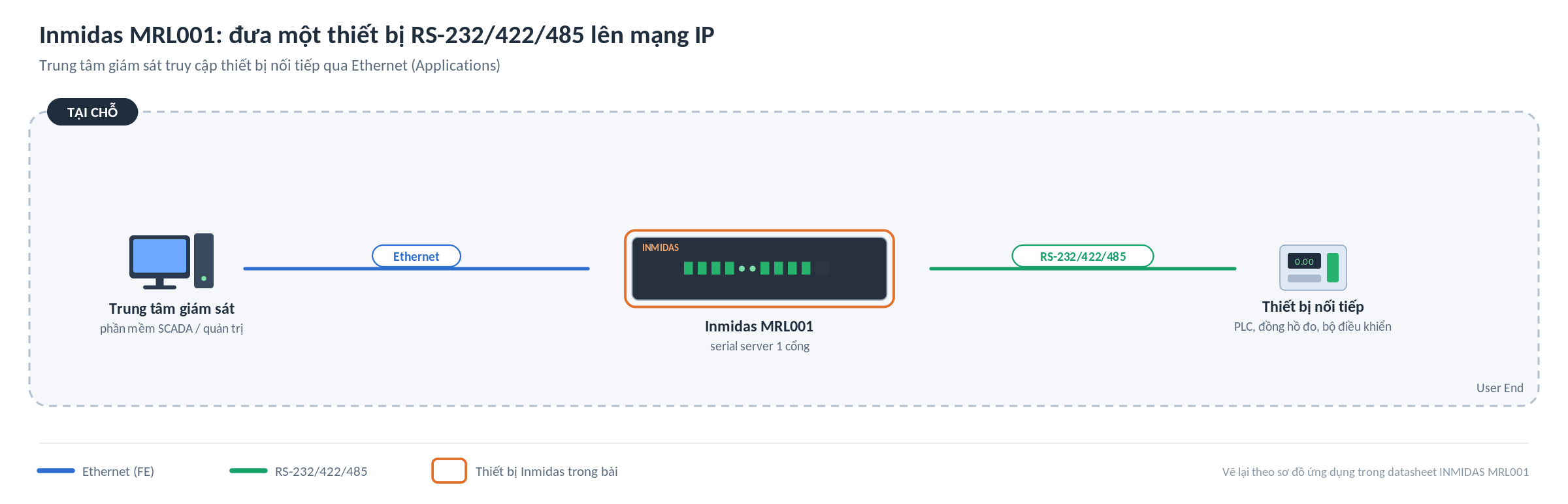

Sơ đồ ứng dụng có trong datasheet (mục Applications).

Liên hệ: 0986 397 886

🔒 Quản trị và độ tin cậy

• Giám sát cổng nối tiếp: theo dõi trạng thái và tham số cổng nối tiếp, trạng thái truyền thông rõ ràng.
• Kết nối bền: hỗ trợ gateway, truyền thông qua định tuyến; truy cập qua cổng COM ảo (virtual serial port) và tự nối lại khi mạng gián đoạn.
• Truy cập SOCKET chuẩn TCP / IP; kiểm soát truy cập.
• Quản trị: công cụ Windows, cổng nối tiếp, WEB, SNMP; nâng cấp firmware tại chỗ và từ xa.
• Datasheet không nêu giao thức mã hoá (SSH, HTTPS, TLS) cho giao diện quản trị; nên đặt thiết bị trong mạng điều khiển cách ly.

📌 Lưu ý khi lựa chọn

• ⚠️ Phân biệt mã. MRL001 (1 cổng nối tiếp, 1 cổng RJ45), MRL004 (1~4 cổng nối tiếp, cổng combo RJ45/SFP) và MRL008 (8 cổng nối tiếp, 2 cổng RJ45) là ba mã khác nhau.
• ⚠️ Datasheet tự mâu thuẫn về dải nguồn DC (DC9-70V ở bảng Specification, DC9-55V ở Features): xác minh với hãng trước khi cam kết.
• ⚠️ Chuẩn Ethernet ghi trong datasheet (IEEE 802.3ab, IEEE 802.3z) không khớp cổng 10/100M; khi lập hồ sơ nên ghi theo khả năng thực của cổng (10 / 100Base-T (X)).
• ⚠️ Chứng nhận: datasheet chỉ ghi IP40 và "industrial level 4" EMC, không nêu số hiệu tiêu chuẩn (IEC 61000-4-x), CE hay FCC; yêu cầu hãng cung cấp biên bản thử nghiệm nếu hồ sơ thầu đòi hỏi. Không suy ra chứng nhận trạm điện (IEC 61850-3) khi datasheet không ghi.
• ⚠️ An toàn thông tin: datasheet không nêu mã hoá cho giao diện quản trị; nên dùng trong mạng điều khiển cách ly.
• ⚠️ Vòng đời sản phẩm: datasheet không công bố mốc ngừng bán hay ngừng hỗ trợ; hỏi Inmidas hoặc nhà phân phối trước khi chào thầu.
• ⚠️ Không có vô tuyến: thiết bị chỉ có giao diện có dây.

Mọi giá trị hiệu năng trong bài (tốc độ, băng thông, số phiên kết nối, dải điện áp) là mức tối đa do hãng công bố trong datasheet; kết quả thực tế phụ thuộc cấu hình, chất lượng đường truyền, nguồn cấp và môi trường lắp đặt.

INMIDAS là thương hiệu của INMIDAS Technology Corp. (Nam Kinh, Trung Quốc). Các tên thương hiệu khác thuộc chủ sở hữu tương ứng. Thông số trích từ datasheet chính hãng "MRL001" của INMIDAS Technology Corp. (datasheet không in mã tài liệu và ngày phát hành; file PDF tạo ngày 2024-03-24); NTCOM không chịu trách nhiệm về thay đổi thông số của hãng sau thời điểm đăng bài.

Tài liệu mang tính tham khảo kỹ thuật; áp dụng theo môi trường thực tế và cần kiểm duyệt trước khi triển khai diện rộng.
