Inmidas MEL-E1 - Bộ chuyển đổi E1 unframed sang Fast Ethernet

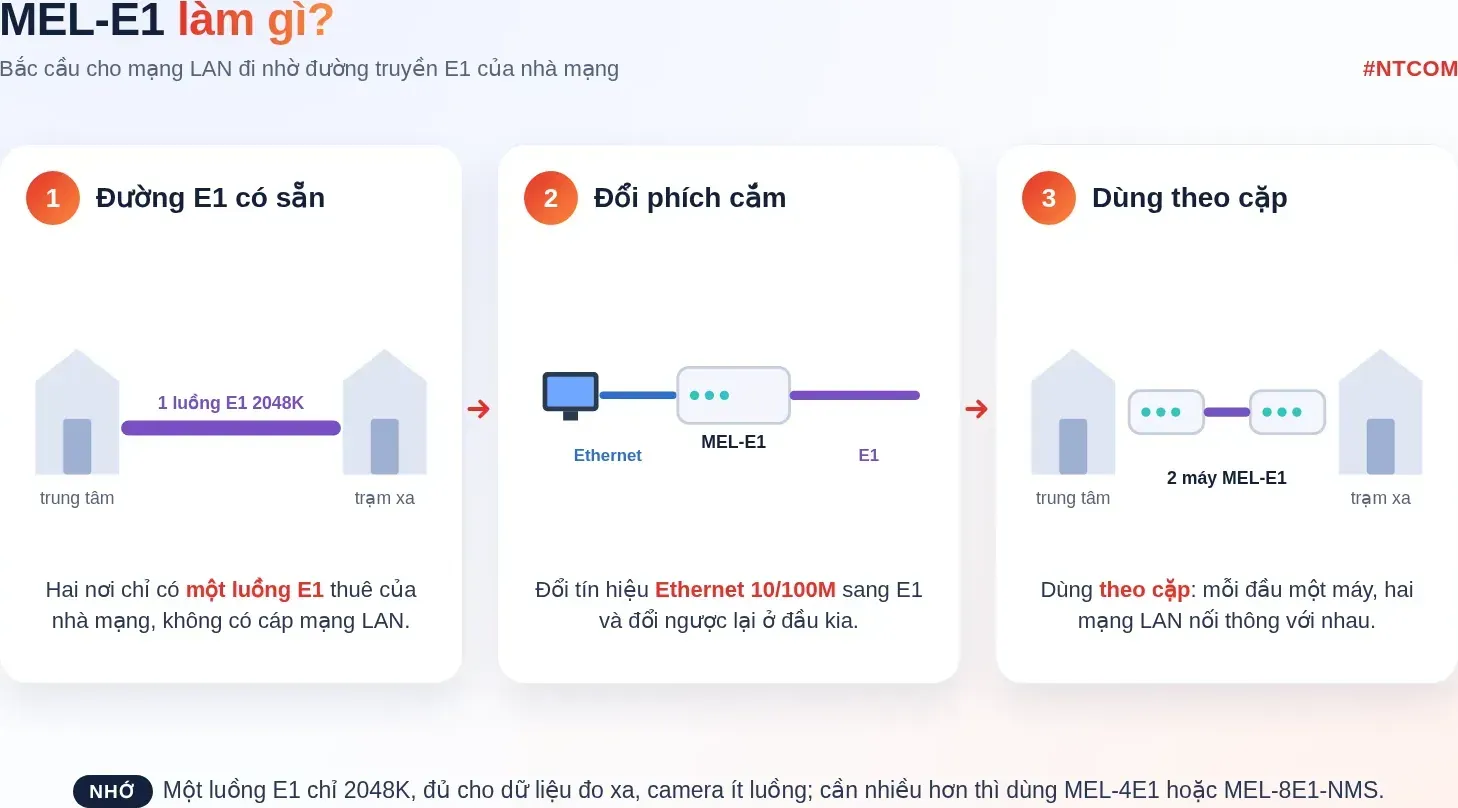

Inmidas MEL-E1 là bộ chuyển đổi giao diện E1 không khung (Unframed E1-FE Converter) của INMIDAS Technology: thiết bị có 1 giao diện E1 2048K unframed và 1 cổng Ethernet 10/100Base-T, dùng để truyền dữ liệu Ethernet qua kênh E1 sẵn có của mạng truyền dẫn PDH, SDH hoặc vi ba. Dùng theo cặp ở hai đầu tuyến, MEL-E1 nối hai mạng LAN ở xa với nhau qua một luồng E1 với chi phí thấp, phù hợp cho trạm viễn thông, trạm biến áp và các điểm chỉ có kênh E1 thuê riêng.

Liên hệ: 0986 397 886

📌 Tổng quan

Theo datasheet, MEL-E1 là cầu nối Ethernet tự học (self-learning Ethernet bridge) hiệu năng cao, mở rộng mạng Ethernet qua kênh E1 do mạng PDH/SDH/vi ba cung cấp. Thiết bị có chức năng kiểm tra vòng lặp (loop test) tích hợp để thuận tiện khi đưa tuyến vào khai thác và bảo dưỡng hằng ngày.

Liên hệ: 0986 397 886

Điểm nổi bật

• Chip tự phát triển: thiết kế trên IC bản quyền riêng của hãng (self-copyright IC).
• E1 unframed 2048K: hỗ trợ chế độ không khung và quản lý được trạng thái thiết bị đầu xa; dữ liệu quản lý OAM không chiếm khe thời gian của người dùng.
• Chống treo do vòng lặp: tự kiểm tra vòng lặp trên giao diện E1, tránh bộ chuyển đổi bị treo khi giao diện bị loop.
• Ba chế độ loop back: lặp tại giao diện E1 (ANA), lặp tại giao diện Ethernet (DIG) và ra lệnh cho thiết bị đầu xa lặp giao diện Ethernet (REM).
• Ethernet linh hoạt: 10M/100M, bán song công/song công tự thương lượng, AUTO-MDIX; bảng MAC động 4,096 địa chỉ có lọc khung dữ liệu nội bộ; khung jumbo 2036 Bytes.
• Hai trở kháng E1: 75 Ohm không cân bằng và 120 Ohm cân bằng; hai kiểu đồng hồ: E1 master clock và E1 line clock.
• Giám sát từ xa: hỗ trợ quản trị mạng SNMP; xem được nhiệt độ và điện áp của thiết bị đầu xa từ thiết bị đầu gần.

Thông số chính

Bảng đầy đủ nằm ở tab Thông số kỹ thuật.

Liên hệ: 0986 397 886

⚙️ Phần cứng và cổng kết nối

Liên hệ: 0986 397 886

Giao diện E1

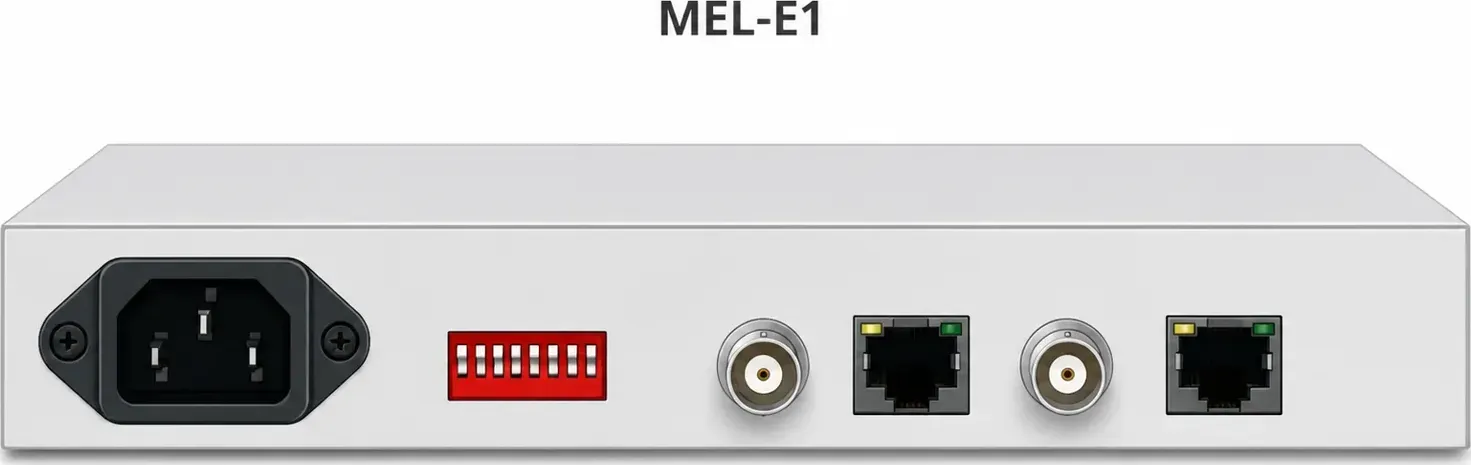

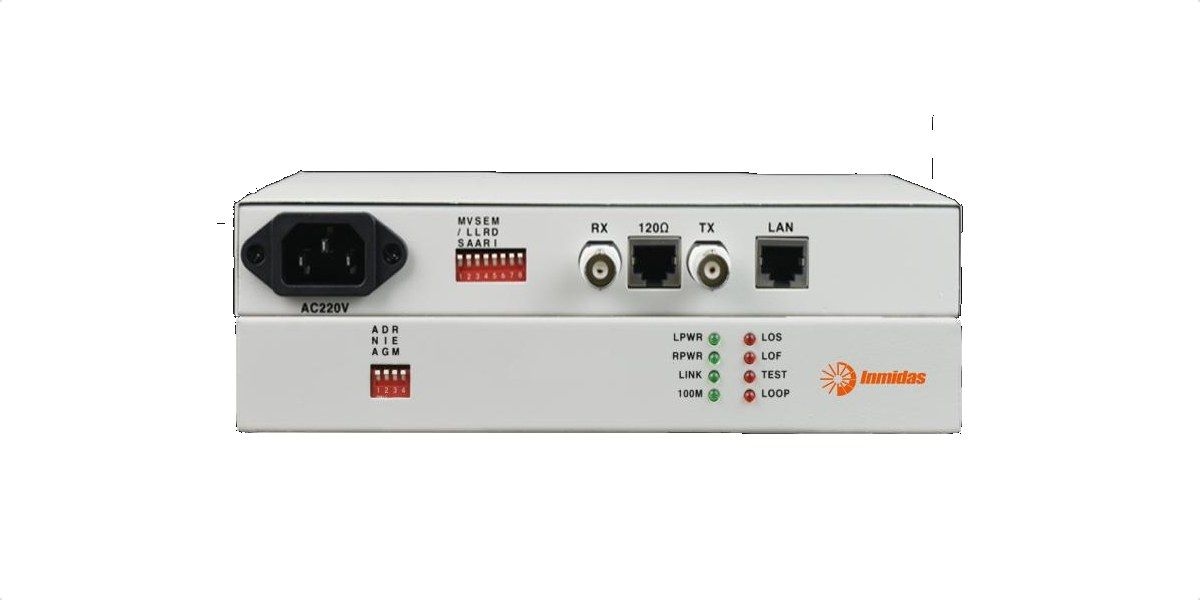

• Tuân thủ G.703, mã đường truyền HDB3, trở kháng 75Ω (không cân bằng) hoặc 120Ω (cân bằng); ảnh mặt máy trong datasheet có cổng BNC 75Ω (TX/RX) và cổng RJ45 120Ω.
• Dung sai rung pha theo G.742 và G.823; suy hao cho phép 0~6dBm (đơn vị như datasheet ghi).
• Có đèn báo khi mất nguồn, đứt đường E1 hoặc mất tín hiệu; có thể cài đặt để khi đứt E1 thì không gửi tín hiệu LINK sang cổng Ethernet, giúp thiết bị mạng phía sau nhận biết sự cố.

Giao diện Ethernet

• 1 cổng RJ45 10/100 Mbps, tự thương lượng half/full duplex, AUTO-MDIX (tự nhận cáp chéo hoặc cáp thẳng); tương thích IEEE 802.3 và IEEE 802.1Q (VLAN).
• Bảng địa chỉ MAC 4096, khung jumbo 2036 Bytes; có chức năng tự khởi động lại khi giám sát thấy Ethernet treo.
• Từ thiết bị đầu gần có thể đặt cổng Ethernet đầu xa theo một trong 5 chế độ và tắt AUTO-MDIX; thiết bị đầu gần có thể ép tốc độ đầu xa theo mình (không có tác dụng ở chế độ unframed).

Nguồn, vỏ máy và môi trường

• Nguồn: AC180V ~ 260V, DC –48V hoặc DC +24V; công suất tiêu thụ ≤10W.
• Kiểu vỏ: Mini để bàn 216X140X31mm (WXDXH), 1.3KG/piece; hoặc 19inch 1U 483X138X44mm (WXDXH), 2.0KG/piece.
• Môi trường: hoạt động -10°C ~ 50°C, lưu kho -40°C ~ 80°C; độ ẩm 5%~95 % không ngưng tụ.

🚀 Ứng dụng thực tế

Liên hệ: 0986 397 886

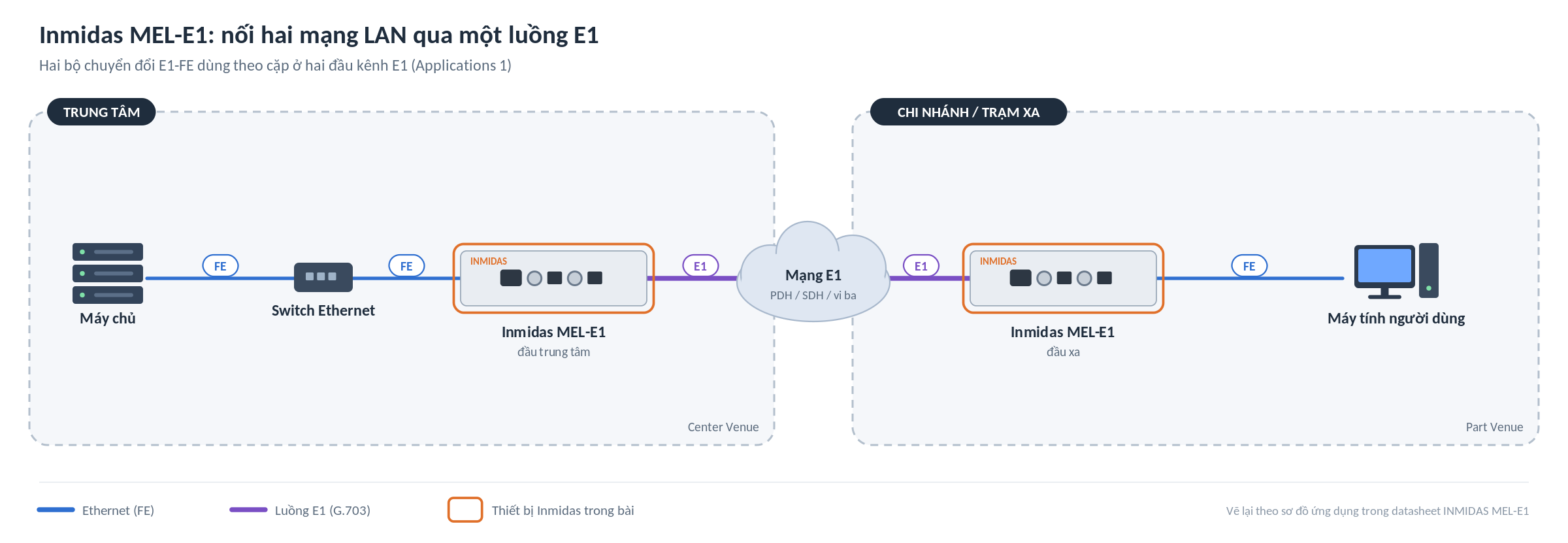

Nối hai mạng LAN qua luồng E1

Hai thiết bị MEL-E1 đặt ở hai đầu một kênh E1 (thuê của nhà mạng, hoặc trên thiết bị truyền dẫn SDH/PDH/vi ba nội bộ) để nối mạng Ethernet tại hai địa điểm, ví dụ đưa dữ liệu camera, máy tính trạm hay thiết bị đo xa về trung tâm khi chỉ có luồng 2M.

Kết hợp modem quang

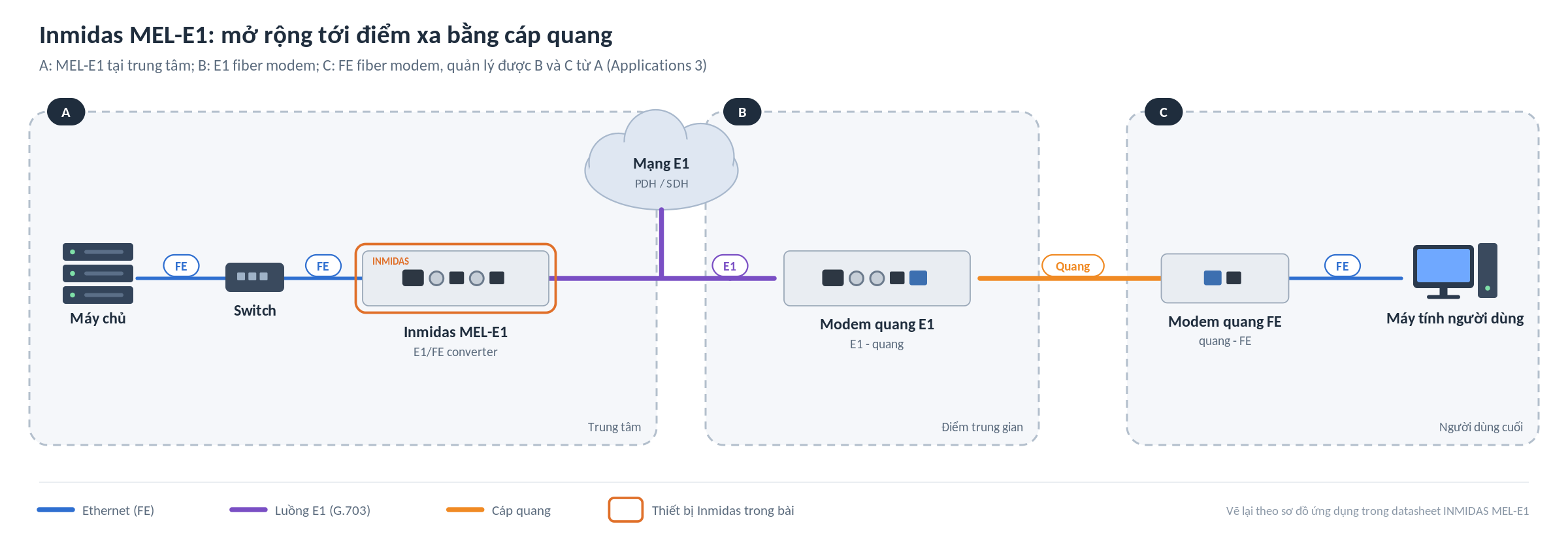

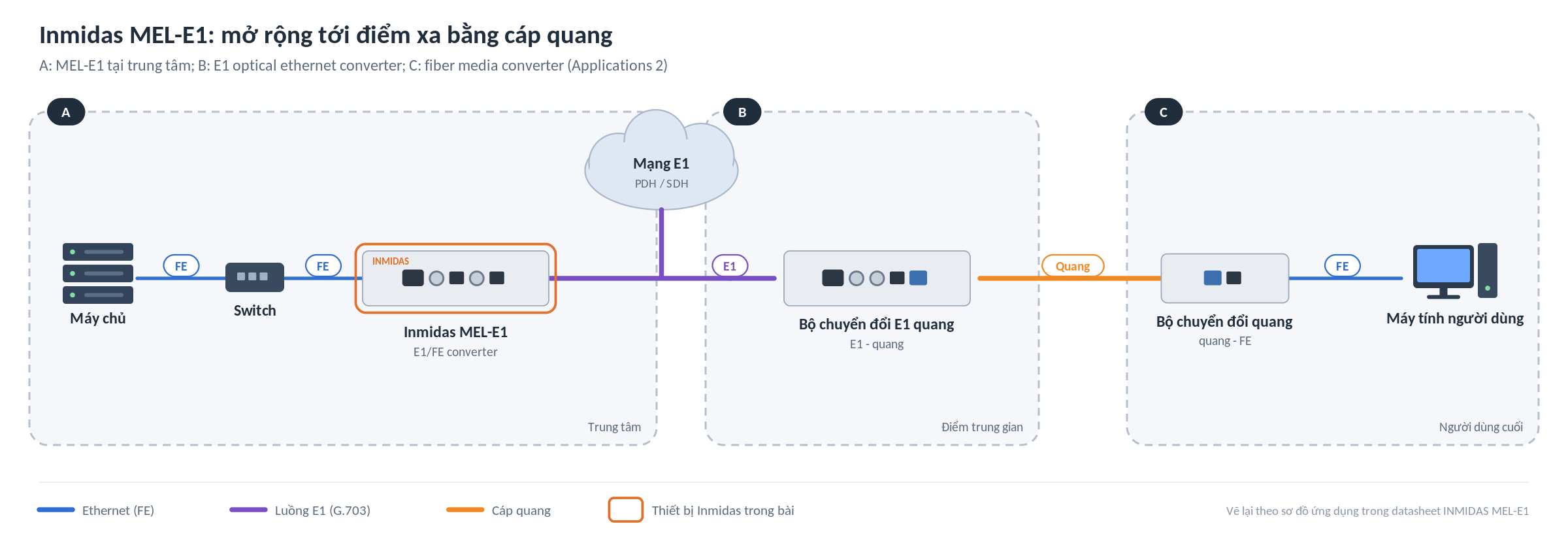

Datasheet nêu hai cấu trúc ghép nối: Ethernet E1 Bridge (A) - E1 Optical Fiber Modem (B) - Ethernet Optical Fiber Modem (C); và Ethernet E1 Bridge (A) - Optical Ethernet Modem (B) - Ethernet Optical Fiber Transceiver (C), trong đó quản lý được (B) và (C) từ (A). Các sơ đồ ứng dụng chi tiết có trong datasheet (Applications 1-3).

Liên hệ: 0986 397 886

Liên hệ: 0986 397 886

🔒 Quản trị và độ tin cậy

• Quản trị SNMP: hỗ trợ quản trị mạng SNMP; giám sát nhiệt độ, điện áp của thiết bị đầu xa ngay từ đầu gần.
• Bảo dưỡng tuyến: ba chế độ loop back ANA, DIG, REM giúp khoanh vùng lỗi ở đường E1, ở cổng Ethernet hay ở thiết bị đầu xa.
• Tự phục hồi: tự phát hiện vòng lặp trên E1 và tự khởi động lại khi Ethernet treo, tránh thiết bị đứng máy.
• Kênh OAM riêng: dữ liệu quản lý không chiếm khe thời gian của người dùng.

📌 Lưu ý khi lựa chọn

• ⚠️ Mã trong bảng Specifications khác mã bán. Datasheet ghi Model Number FCC-E1F1; cần thống nhất mã với hãng trước khi đưa vào hồ sơ thầu.
• ⚠️ Một luồng E1 unframed. Băng thông Ethernet bị giới hạn bởi một luồng E1 2048K; cần nhiều băng thông hơn thì xem các mã nhiều luồng E1 (MEL-4E1, MEL-8E1-NMS).
• ⚠️ Dải nhiệt độ văn phòng. Nhiệt độ hoạt động -10°C ~ 50°C; tủ ngoài trời hoặc trạm không điều hoà cần tính thêm biện pháp làm mát.
• ⚠️ Chứng nhận: datasheet không nêu chứng nhận CE, FCC hay tiêu chuẩn EMC; yêu cầu hãng cung cấp nếu hồ sơ thầu đòi hỏi.
• ⚠️ Tuỳ chọn nguồn và vỏ phải ghi rõ trong báo giá, đơn hàng.
• ⚠️ Vòng đời sản phẩm: datasheet không công bố mốc ngừng bán hay ngừng hỗ trợ; hỏi Inmidas hoặc nhà phân phối trước khi chào thầu.
• ⚠️ Không có vô tuyến: thiết bị chỉ có giao diện có dây (E1, Ethernet); nếu kết nối vào mạng viễn thông công cộng, kiểm tra yêu cầu hợp quy hiện hành (cần xác minh).

Mọi giá trị hiệu năng trong bài (tốc độ, băng thông, số phiên kết nối, dải điện áp) là mức tối đa do hãng công bố trong datasheet; kết quả thực tế phụ thuộc cấu hình, chất lượng đường truyền, nguồn cấp và môi trường lắp đặt.
