Arista CCS-720XP-24Y6-F switch campus PoE 24 cổng Gigabit 6x 25G SFP

Arista CCS-720XP-24Y6-F là thiết bị chuyển mạch truy nhập campus PoE kích thước 1RU gắn rack, thuộc dòng sản phẩm Arista CCS-720XP Campus Switches. Thiết bị được trang bị 24 cổng mạng RJ45 tốc độ 10/100/1000M cấp nguồn PoE chuẩn 802.3af/at (công suất tối đa 30W mỗi cổng), kết hợp 6 cổng uplink quang tốc độ cao 25G SFP (SFP28, hỗ trợ 1G/10G/25G); phiên bản -F đi kèm sẵn 1 bộ nguồn AC 650W với luồng không khí làm mát từ trước ra sau (Front-to-Rear). Vận hành trên nền tảng hệ điều hành mở Arista EOS đơn khối duy nhất và quản trị thông minh qua CloudVision, switch mang lại giải pháp mạng kết nối có dây mạnh mẽ, ổn định cho mạng doanh nghiệp, chi nhánh, camera giám sát AI và trạm phát Wi-Fi 6/6E/7.

📌 Tổng quan

Dòng switch Arista CCS-720XP thuộc giải pháp Arista Cognitive Campus, cung cấp kết nối mạng có dây tốc độ đường truyền (wire speed) và cấp nguồn PoE thông minh cho người dùng và các thiết bị IoT trong môi trường doanh nghiệp hiện đại. Thiết bị hỗ trợ toàn diện các chuẩn cấp nguồn PoE 802.3af và 802.3at với tổng công suất PoE mặc định lên đến 583 W (điển hình) / 560 W (tối thiểu) khi đi kèm 1 bộ nguồn 650W AC. Khi lắp thêm bộ nguồn thứ hai, quỹ công suất PoE có thể nâng lên tới 1876 W (với 2 nguồn 1050W), đáp ứng linh hoạt nhu cầu mở rộng tải cấp nguồn trong tương lai. Các thông số chung này phản ánh năng lực của dòng sản phẩm; số liệu kỹ thuật chi tiết của model CCS-720XP-24Y6-F xem tại tab Thông số kỹ thuật.

Hệ điều hành Arista EOS sử dụng chung một bản nhị phân duy nhất (single binary image) trên toàn bộ danh mục thiết bị Arista, mang lại tính đồng nhất cao cùng hệ thống tính năng chuyển mạch lớp 2 và lớp 3 hoàn chỉnh theo chuẩn mở. Switch hỗ trợ công nghệ ảo hoá phân đoạn mạng EVPN VXLAN, chất lượng dịch vụ QoS đa cấp, xác thực truy nhập 802.1X và cơ chế nhận diện thiết bị đầu cuối qua LLDP. Toàn bộ thiết bị switch và điểm truy cập không dây của Arista được giám sát, quản lý hợp nhất trên nền tảng Cognitive Campus của CloudVision.

Liên hệ: 0986 397 886

⚡ Điểm nổi bật

• 24 cổng Gigabit PoE+ 30W: trang bị 24 cổng RJ45 10M-1G hỗ trợ chuẩn cấp nguồn 802.3af/at (30W), đáp ứng linh hoạt kết nối và cấp nguồn cho máy trạm, IP Phone, camera an ninh và điểm phát sóng Wi-Fi.
• Uplink 6 cổng quang 25G SFP28: 6 cổng uplink 25G linh hoạt hỗ trợ module quang 1G, 10G hoặc 25G, cung cấp đường truyền băng thông cực lớn lên lớp mạng phân phối và mạng lõi.
• Băng thông và thông lượng vượt trội: thông lượng chuyển mạch song công 174 (348)Gbps cùng tốc độ chuyển gói 259 Mpps và độ trễ cổng RJ45 siêu thấp 1.2 microseconds.
• Trang bị sẵn nguồn AC 650W: đi kèm 1 bộ nguồn PWR-621-AC-RED 650W cung cấp quỹ PoE khả dụng 583 W (Typ) / 560 W (Min), hỗ trợ mở rộng thêm bộ nguồn thứ hai nâng quỹ PoE lên tới 1876 W.
• Giám sát luồng phần cứng FlowTracker: theo dõi và phân tích lưu lượng luồng mạng theo thời gian thực trên phần cứng mà không làm ảnh hưởng đến hiệu năng chuyển mạch.
• Phân đoạn mạng doanh nghiệp Cognitive Segmentation: hỗ trợ 802.1X, VLAN 802.1Q, EVPN VXLAN và phân đoạn định tuyến VRF lớp 3 ở tốc độ đường truyền dây.
• Độ sẵn sàng cao cho đường trục: tích hợp cân bằng tải động Dynamic Load Balancing (DLB), MLAG lớp 2 và định tuyến đa đường ECMP lớp 3 cho các liên kết uplink.
• Quản trị tự động hoá với CloudVision: hỗ trợ tính năng cấp phát tự động không chạm Zero Touch Provisioning (ZTP), kiểm soát thay đổi cấu hình và giám sát dữ liệu đo kiểm telemetry liên tục.

Liên hệ: 0986 397 886

Thông số chính

Liên hệ: 0986 397 886

🔌 Phần cứng và cổng kết nối

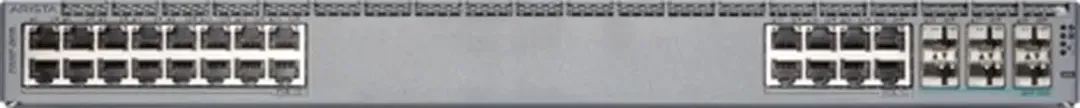

Cấu hình cổng

• 24 cổng dữ liệu RJ45: toàn bộ 24 cổng hỗ trợ tốc độ 10M-1G UTP cấp nguồn PoE 30W chuẩn 802.3af/at. Bảng thông số ghi nhận Không có cổng 100M-2.5G UTP, 0 cổng 100M-2.5G PoE 60W và Không có cổng 100M-5G PoE 60W.
• 6 cổng SFP 1G hoặc 10G hoặc 25G: kết nối quang tốc độ cao SFP28, thiết bị Không có cổng QSFP 100G.
• Độ trễ chuyển mạch qua cổng RJ-45 ở mức 1.2 microseconds theo số liệu công bố của nhà sản xuất.

Liên hệ: 0986 397 886

Bộ xử lý, bộ nhớ và lưu trữ

• Vi xử lý Dual Core-x86 thế hệ mới, đảm bảo khả năng xử lý mượt mà cho nhân hệ điều hành EOS và các dịch vụ mạng phân tán.
• Bộ nhớ hệ thống (RAM): 4 GB, phục vụ vận hành ổn định các bảng định tuyến và tính năng chuyển mạch enterprise.
• Bộ nhớ flash: 8 GB, dùng lưu trữ các bản phát hành EOS, tập tin cấu hình và dữ liệu hệ điều hành.
• Bộ đệm gói tin (Packet Buffer): 8 MB, chia sẻ động giữa các cổng giúp giảm thiểu tối đa hiện tượng rớt gói tin trong các tình huống lưu lượng bùng phát (microburst).

Giao diện điều khiển và quản trị

• 1 cổng quản trị mạng Out-of-Band (OOB) chuyên dụng tốc độ 100M/1G RJ45 bố trí ở mặt sau thiết bị.
• 1 cổng console chuẩn RJ45 phục vụ việc truy cập và cấu hình cục bộ qua giao diện dòng lệnh (CLI).
• 1 cổng USB dùng cho các tác vụ cứu hộ hệ thống, tải ảnh phần mềm EOS và sao lưu tập tin cấu hình.

Đặc tính cơ khí và nguồn điện

• Thiết bị hỗ trợ tối đa 2 bộ nguồn có thể thay thế nóng (hot-swappable); phiên bản CCS-720XP-24Y6-F trang bị sẵn 1 bộ nguồn AC 650W (hỗ trợ các mã nguồn PWR-621-AC, PWR-1021-AC, PWR-521-DC, PWR-721-DC).
• Công suất tiêu thụ của hệ thống (chưa tính tải PoE) là 67 W (điển hình) và 90 W (tối đa).
• Quỹ công suất PoE mặc định với 1 bộ nguồn 650W AC đạt 583 W (điển hình) / 560 W (tối thiểu); khi nâng cấp 2 nguồn AC 1050W, quỹ PoE đạt tới 1876 W (điển hình) / 1853 W (tối thiểu).
• Hệ thống làm mát gồm 3 quạt làm mát độc lập mã FAN-7000-F/R hỗ trợ cơ chế dự phòng N+1; phiên bản -F sử dụng luồng không khí thổi từ trước ra sau (Front-Rear hay Front-to-Rear).
• Kích thước chuẩn rack 1RU với thông số 17.3 x 1.75 x 12.5 inches (44.0 x 4.4 x 31.75 cm), khối lượng 13.3 lbs (6 kg).

🏢 Ứng dụng tiêu biểu

Mạng truy nhập doanh nghiệp và chi nhánh vừa và nhỏ

Với 24 cổng Gigabit PoE+ trong kích thước chuẩn 1RU gọn gàng, Arista CCS-720XP-24Y6-F là sự lựa chọn hoàn hảo cho các văn phòng chi nhánh, phòng ban chức năng hoặc cơ sở hạ tầng mạng quy mô vừa. Thiết bị tối ưu hoá không gian lắp đặt tủ rack đồng thời cung cấp đầy đủ hiệu năng chuyển mạch doanh nghiệp.

Cấp nguồn hạ tầng Wi-Fi doanh nghiệp và camera an ninh

Quỹ công suất PoE khả dụng 583 W đáp ứng thừa thãi nhu cầu cấp nguồn cho đồng loạt các thiết bị AP chuẩn Wi-Fi 6, camera giám sát độ nét cao và điện thoại IP Phone mà không cần bổ sung adapter nguồn ngoài.

Đường trục uplink 25G và phân đoạn mạng an toàn với EVPN VXLAN

Sở hữu 6 cổng quang 25G SFP28, switch cho phép thiết lập các kết nối uplink dự phòng tốc độ cao về switch phân phối hoặc switch lõi trung tâm dữ liệu thông qua MLAG lớp 2 hoặc ECMP lớp 3. Công nghệ EVPN VXLAN cho phép thiết lập tới 16.7 triệu mạng phân đoạn an toàn, cô lập triệt để các luồng dữ liệu nghiệp vụ nhạy cảm.

🔒 Bảo mật, phân đoạn và quản trị

Arista CCS-720XP-24Y6-F tích hợp các tiêu chuẩn bảo mật mạng toàn diện:

• Kiểm soát truy nhập mạng (NAC): hỗ trợ chuẩn xác thực 802.1X, phân chia VLAN động qua RADIUS, tính năng kiểm tra DHCP Snooping, Dynamic ARP Inspection (DAI) và IP Source Guard nhằm ngăn chặn các nguy cơ tấn công giả mạo trong mạng nội bộ.
• Danh sách kiểm soát truy cập (ACL): kiểm soát luồng gói tin ở các lớp L2/L3/L4 tốc độ phần cứng (2.5K Ingress / 1K Egress ACL entries), bảo vệ switch trước các nguy cơ tấn công từ chối dịch vụ (DoS).
• Phân đoạn Cognitive Segmentation: kết hợp với kiến trúc Arista EOS và CloudVision giúp thực thi chính sách an ninh nhất quán từ thiết bị đầu cuối tới trung tâm dữ liệu.
• Tự động hoá vận hành với EOS: kiến trúc lưu trạng thái trung tâm SysDB tách biệt xử lý trạng thái với các tiến trình, cho phép hệ thống tự phục hồi sự cố phần mềm mà không làm gián đoạn mặt phẳng dữ liệu chuyển mạch.

⚠️ Lưu ý khi lựa chọn

Khi lựa chọn và triển khai model Arista CCS-720XP-24Y6-F, doanh nghiệp cần lưu ý một số điểm kỹ thuật quan trọng sau:

• Cấu hình cổng truy nhập: toàn bộ 24 cổng RJ45 là cổng Gigabit tiêu chuẩn (10M/100M/1G) hỗ trợ PoE chuẩn 802.3af/at (tối đa 30W/cổng). Thiết bị Không có cổng mGig 2.5G/5G; nếu hệ thống yêu cầu các cổng truy nhập đa tốc độ mGig PoE 60W, quý khách nên tham khảo các dòng CCS-720XP-24ZY4 hoặc CCS-720XP-48ZC2.
• Cổng uplink quang 25G SFP28: 6 cổng uplink quang sử dụng khe cắm SFP28, hỗ trợ linh hoạt các chuẩn thu phát quang 1G SFP, 10G SFP+ và 25G SFP28. Thiết bị Không có cổng QSFP 100G.
• Cấu hình bộ nguồn và luồng gió: mã hậu tố -F biểu thị phiên bản luồng gió thổi từ trước ra sau (Front-to-Rear), đi kèm sẵn 1 bộ nguồn AC 650W. Khe nguồn thứ hai để trống có nắp che bảo vệ; quý khách có thể lắp thêm nguồn phụ để kích hoạt tính năng dự phòng nguồn 1+1 hoặc tăng quỹ công suất PoE.
• Chính sách bản quyền Arista EOS: thiết bị sử dụng nhóm bản quyền tính năng EOS Group 2 (mã LIC-FIX-G2-*) và nhóm thuê bao CloudVision Group 2 (mã SS-CV*-G2-*), khác biệt với các model thuộc nhóm Group 3 (G3).

Xem thêm hướng dẫn lựa chọn module quang SFP/SFP+ tương thích tại bài viết chọn module quang SFP: SX, LX, 10G LR cho các cổng uplink quang của thiết bị.

Mọi giá trị hiệu năng trong bài là mức tối đa do hãng công bố trong điều kiện thử nghiệm, kết quả thực tế phụ thuộc cấu hình, phiên bản phần mềm và lưu lượng thật của hệ thống.

Arista, logo Arista, EOS và CloudVision là thương hiệu của Arista Networks, Inc. Thông số trích từ datasheet chính hãng "CCS-720XP Campus Switches" mã 04-0060-37, ngày Sept 22, 2025; NTCOM không chịu trách nhiệm về thay đổi thông số của hãng sau thời điểm đăng bài.

Tài liệu mang tính tham khảo kỹ thuật; áp dụng theo môi trường thực tế và cần kiểm duyệt trước khi triển khai diện rộng.
