Modbus TCP và gateway RTU: đưa thiết bị cũ lên SCADA

Modbus TCP và gateway RTU là giải pháp kinh tế nhất để kết nối hàng loạt thiết bị đo lường, rơle bảo vệ và biến tần thế hệ cũ chỉ có cổng nối tiếp RS-485 lên hệ thống giám sát SCADA hiện đại chạy trên hạ tầng mạng Ethernet. Thay vì tốn hàng tỷ đồng thay mới toàn bộ thiết bị trường, kỹ sư chỉ cần lắp bộ chuyển đổi giao thức (Modbus Gateway hoặc Serial Device Server công nghiệp) để bóc tách gói tin TCP cổng 502 và dịch sang khung Modbus RTU hai chiều. Bài viết này hướng dẫn chi tiết nguyên lý hoạt động, cách quy hoạch Unit ID, cấu hình tránh nghẽn bus nối tiếp và những lỗi hiện trường hay gặp khi đấu nối thực tế tại các nhà máy, trạm điện Việt Nam.

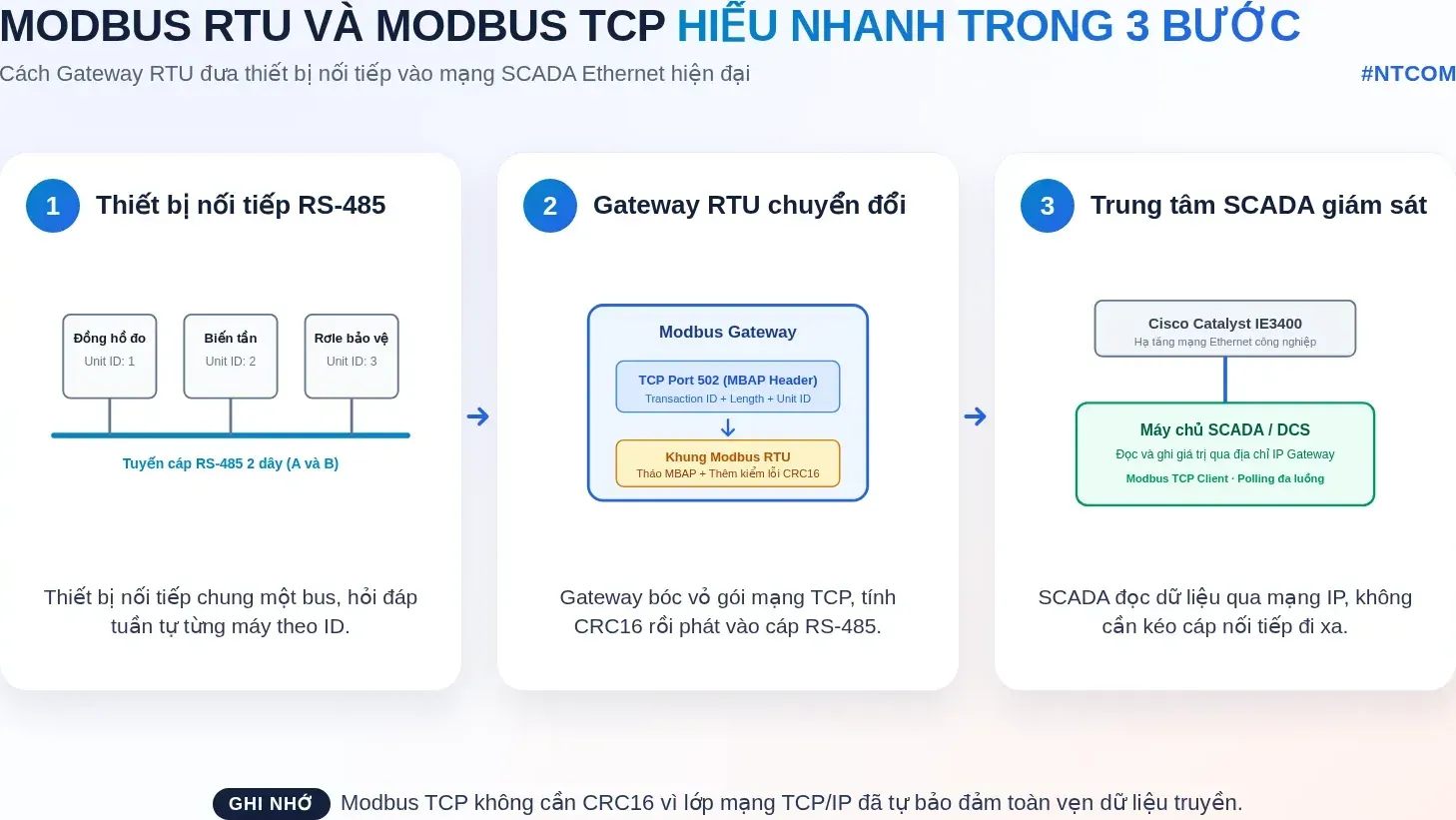

Hiểu nhanh bằng hình

Khác biệt cốt lõi giữa Modbus RTU và Modbus TCP

Dù cùng thuộc họ giao thức Modbus do Modicon phát triển, Modbus RTU và Modbus TCP hoạt động ở hai tầng vật lý và cách đóng gói dữ liệu hoàn toàn khác nhau. Hiểu rõ sự khác biệt ở từng byte bản tin giúp kỹ sư cấu hình gateway chính xác và bắt đúng bệnh khi bắt gói tin bằng Wireshark.

Modbus RTU là giao thức hướng byte truyền thông nối tiếp (Serial) chạy trên đường truyền vật lý RS-485 hoặc RS-232, hoạt động theo cơ chế nửa song công (Half-Duplex). Một khung bản tin Modbus RTU hoàn chỉnh gồm 4 thành phần:

• Địa chỉ thiết bị (Slave Address): 1 byte (giá trị từ 1 đến 247).
• Mã chức năng (Function Code): 1 byte (ví dụ 0x03 đọc Holding Register, 0x01 đọc Coil, 0x10 ghi nhiều thanh ghi).
• Dữ liệu (Data): N byte chứa địa chỉ thanh ghi, số lượng thanh ghi cần đọc hoặc giá trị ghi.
• Mã kiểm lỗi (CRC16): 2 byte kiểm tra dư thừa vòng (Cyclic Redundancy Check) ở cuối khung. Bên nhận tính lại CRC16, nếu sai lệch dù chỉ 1 bit thì bản tin bị hủy bỏ ngay lập tức.

Ngược lại, Modbus TCP chạy trên chồng giao thức TCP/IP qua cổng mạng chuẩn TCP 502. Do tầng liên kết dữ liệu (Ethernet MAC) và tầng giao vận (TCP) đã có cơ chế kiểm tra toàn vẹn và đánh số thứ tự gói tin (Checksum và Sequence Number), Modbus TCP loại bỏ hoàn toàn 2 byte kiểm lỗi CRC16 ở đuôi. Thay vào đó, bản tin được bọc thêm một tiêu đề mạng 7 byte ở đầu gọi là MBAP Header (Modbus Application Protocol Header):

• Transaction Identifier (2 byte): Mã định danh giao dịch, do phía SCADA Client sinh ra để khớp lệnh gửi đi với phản hồi nhận về khi gửi nhiều truy vấn song song.
• Protocol Identifier (2 byte): Luôn mang giá trị 0x0000 đối với giao thức Modbus.
• Length (2 byte): Đếm số lượng byte còn lại của bản tin tính từ byte Unit ID kế tiếp.
• Unit Identifier (1 byte): Tương đương địa chỉ Slave Address trong Modbus RTU, dùng để định tuyến đến đúng thiết bị nối tiếp phía sau gateway.

Nguyên lý chuyển đổi của Gateway Modbus RTU

Khi lắp đặt gateway công nghiệp như Digi Connect EZ hoặc Moxa MGate, thiết bị này đóng vai trò cầu nối trung gian giữa mạng Ethernet tốc độ cao và tuyến cáp nối tiếp tốc độ thấp. Tuỳ vào nhu cầu hệ thống, kỹ sư NTCOM thường triển khai một trong hai chế độ chuyển đổi sau:

1. Chế độ chuyển đổi giao thức trực tiếp (Transparent / Protocol Gateway)

Ở chế độ này, gateway hoạt động như một bộ biên dịch thời gian thực:

1. SCADA Master gửi gói tin Modbus TCP đến địa chỉ IP của gateway tại cổng 502, bên trong chứa Unit ID của thiết bị đích.
2. Gateway bóc tách 7 byte MBAP Header, trích xuất mã hàm và dữ liệu (PDU), lấy Unit ID chuyển thành Slave Address.
3. Gateway tính toán mã kiểm lỗi CRC16 2 byte gắn vào đuôi, tạo thành khung Modbus RTU chuẩn và đẩy vào bus RS-485.
4. Thiết bị hiện trường phản hồi, gateway nhận khung RTU, kiểm tra CRC16. Nếu CRC16 chính xác, gateway loại bỏ CRC16, gắn lại MBAP Header (giữ nguyên Transaction ID mà SCADA đã gửi) rồi truyền ngược lại qua TCP.

Ưu điểm của chế độ này là dữ liệu luôn là thời gian thực tuyệt đối và không cần cấu hình bảng biến phức tạp trên gateway. Tuy nhiên, nhược điểm là nếu bus RS-485 bận hoặc thiết bị phản hồi chậm, SCADA client phải chờ đợi, dễ bị nghẽn mạng khi có nhiều client cùng truy vấn.

2. Chế độ chủ động thu thập có bộ nhớ đệm (Agent / Concentrator Mode)

Đối với hệ thống có hàng chục thiết bị đo và nhiều máy chủ SCADA cùng đọc dữ liệu, chế độ Agent là giải pháp giải phóng hoàn toàn áp lực đường truyền. Gateway tự đóng vai trò Master trên cổng RS-485, chủ động phát lệnh đọc liên tục toàn bộ thanh ghi của các slave theo chu kỳ đặt trước và lưu trữ tạm vào bảng bộ nhớ nội bộ (Internal Memory Map).

Khi SCADA gửi truy vấn Modbus TCP đến, gateway lập tức lấy dữ liệu sẵn có từ bộ nhớ RAM trả lời trong vòng 1 đến 2 phần nghìn giây mà không cần phát tín hiệu xuống bus RS-485. Nhờ đó, đường truyền nối tiếp không bao giờ bị nghẽn và hệ thống SCADA có thể quét với tần suất cực cao.

Quy hoạch Unit ID và ánh xạ địa chỉ thanh ghi

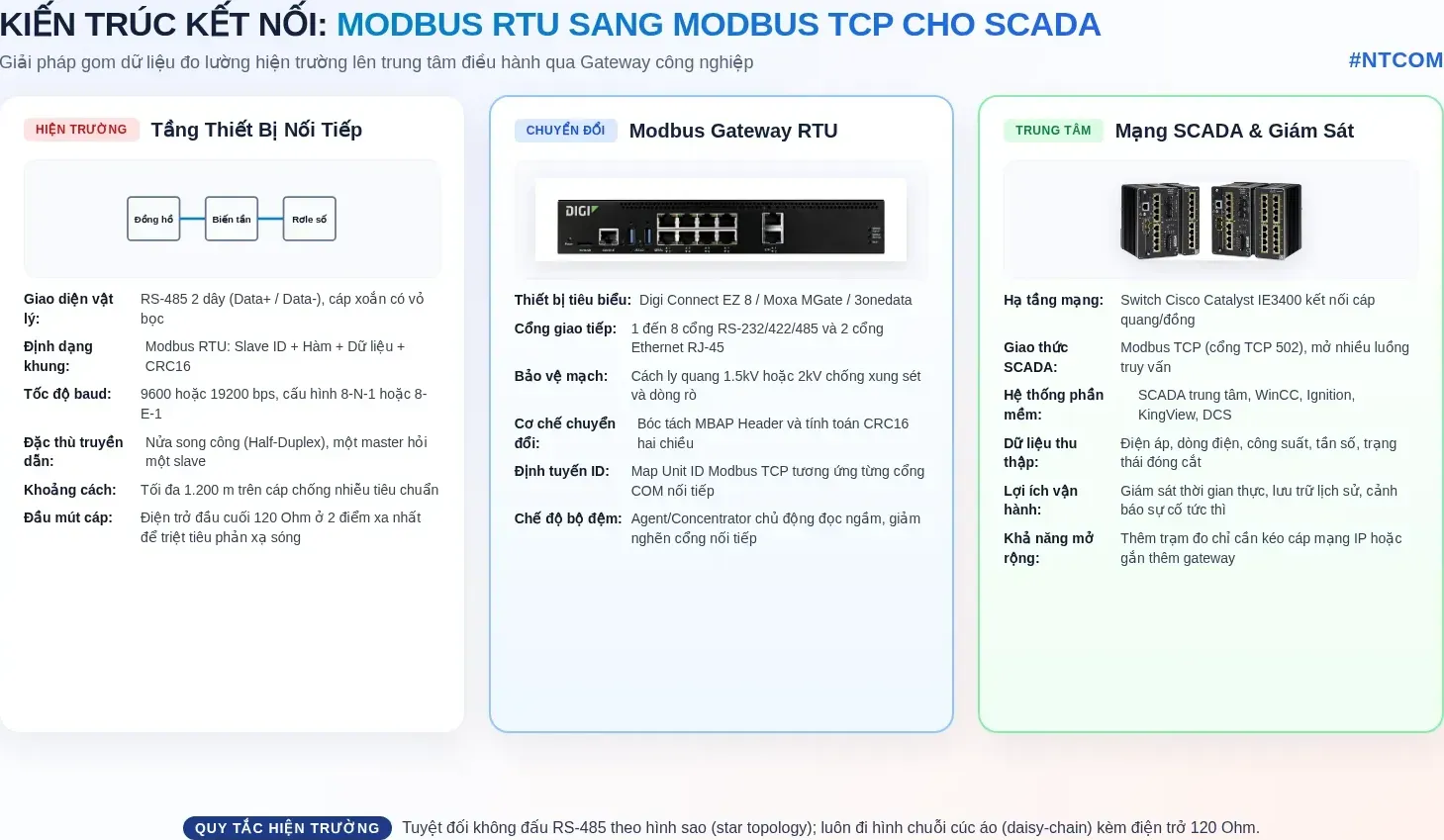

Để hệ thống chạy mượt mà, việc phân bổ Unit ID và địa chỉ thanh ghi cần được chuẩn hoá ngay từ khâu thiết kế bản vẽ sơ đồ khối.

Quy hoạch Unit ID trên Gateway nhiều cổng COM

Đối với gateway 1 cổng nối tiếp, Unit ID trong phần mềm SCADA đặt trùng với Slave ID đã gạt switch hoặc cài đặt trên thiết bị (từ 1 đến 31). Với gateway đa cổng như dòng Digi Connect EZ 8 cổng COM, có 2 cách định tuyến phổ biến:

• Định tuyến theo dải Unit ID (Routing by Unit ID): Toàn bộ 8 cổng COM cùng lắng nghe chung tại cổng TCP 502. Gateway phân chia dải địa chỉ: COM 1 quản lý Unit ID 1 đến 30; COM 2 quản lý ID 31 đến 60; COM 3 quản lý ID 61 đến 90... Cách này thuận tiện vì toàn bộ trạm chỉ dùng một cổng mạng duy nhất.
• Định tuyến theo cổng TCP (Routing by TCP Port): Mỗi cổng COM được gán một cổng dịch vụ TCP riêng biệt. Cổng COM 1 map với TCP Port 502, COM 2 map với Port 503, COM 3 map với Port 504... Với cách này, trên từng nhánh RS-485 kỹ sư vẫn có thể đặt Slave ID bắt đầu từ 1 đến 30 mà không lo trùng lặp.

Xử lý lệch địa chỉ 0-based và 1-based (Holding Register)

Một trong những nhầm lẫn phổ biến nhất của kỹ sư tự động hoá trẻ tuổi là lệch 1 đơn vị địa chỉ thanh ghi:

• Quy ước tài liệu (1-based): Tài liệu của Schneider, Selec hay ABB thường ghi thông số nằm ở thanh ghi dạng 40001, 40002 (trong đó số 4 biểu thị vùng Holding Register, 0001 là thanh ghi số 1).
• Quy ước khung truyền thực tế (0-based): Trong bản tin Modbus PDU phát qua mạng, địa chỉ thanh ghi là số bù 0 (Offset 0x0000). Thanh ghi 40001 thực tế được mã hoá bằng giá trị 0 trong khung truyền.

Nếu phần mềm SCADA hoặc gateway của bạn hỗ trợ chế độ 0-based mà bạn nhập thẳng số 40001, lệnh gửi đi sẽ mang địa chỉ 40001, khiến thiết bị trả về lỗi Illegal Data Address (Mã lỗi ngoại lệ 0x02). Do đó, hãy luôn kiểm tra tài liệu driver SCADA xem phần mềm đang mặc định là 0-based hay 1-based để cấu hình trừ đi 1 đơn vị khi cần thiết.

Mẫu cấu hình và script kiểm tra kết nối qua Gateway

Trước khi cấu hình phần mềm SCADA lớn, anh em kỹ thuật NTCOM luôn dùng script Python nhỏ với thư viện pymodbus để kiểm tra đường truyền thông từ máy tính xách tay đến gateway và đọc thử các thanh ghi điện áp, dòng điện:

from pymodbus.client import ModbusTcpClient
import struct

# Khởi tạo kết nối tới IP của Modbus Gateway qua cổng chuẩn 502
client = ModbusTcpClient('192.168.10.50', port=502, timeout=3)
client.connect()

# Đọc 4 thanh ghi Holding Register bắt đầu từ địa chỉ 0 (tương ứng thanh ghi 40001), Unit ID = 1
unit_slave_id = 1
result = client.read_holding_registers(address=0, count=4, slave=unit_slave_id)

if not result.isError():
    raw_registers = result.registers
    print(f"Ket noi thanh cong! Gia tri thanh ghi tho: {raw_registers}")

    # Ghép 2 thanh ghi 16-bit thanh so thuc Float 32-bit (vi du doc dien ap pha U_an)
    raw_bytes = struct.pack('>HH', raw_registers[0], raw_registers[1])
    voltage = struct.unpack('>f', raw_bytes)[0]
    print(f"Dien ap Pha A đo duoc: {voltage:.2f} V")
else:
    print(f"Loi doc Modbus: {result}")

client.close()

Đoạn mã trên cho phép kỹ sư cô lập nhanh lỗi: nếu Python đọc được dữ liệu mà SCADA không hiển thị thì lỗi thuộc về cấu hình tag phần mềm; nếu Python báo lỗi timeout thì cần kiểm tra lại dây nối và thông số cổng COM của gateway.

5 lỗi kinh điển ở hiện trường và cách xử lý tận gốc

Hiện trường công nghiệp ở Việt Nam rất khắc nghiệt: khí hậu nóng ẩm, bụi kim loại, nhiễu biến tần và các tuyến cáp kéo chung máng điện động lực. Dưới đây là 5 sự cố thường gặp nhất mà chúng tôi đúc rút qua hàng trăm dự án:

1. Đấu ngược cực tín hiệu A và B trên đường RS-485

Các hãng sản xuất thiết bị đo lường không thống nhất hoàn toàn về ký hiệu chân nối tiếp. Schneider, Selec và đa số chuẩn ghi A là chân Không đảo (Data +) và B là chân Đảo (Data -). Tuy nhiên, một số hãng PLC và thiết bị đo khác lại quy định A là Data - và B là Data +. Khi đấu nối giữa hai hãng khác nhau, đường truyền hoàn toàn im lặng.

Cách xử lý dứt điểm: Dùng đồng hồ vạn năng chuyển sang thang đo điện áp một chiều (VDC). Khi mạng RS-485 ở trạng thái nghỉ (idle, không có dữ liệu truyền), chân Data + luôn có mức điện áp cao hơn Data - khoảng 0.2V đến 0.5V. Nếu đo thấy điện áp âm, chắc chắn hai dây đã bị đấu ngược cực, chỉ cần đảo lại hai đầu dây.

2. Thiếu hoặc thừa điện trở đầu cuối 120 Ohm

Tín hiệu RS-485 là sóng vuông tần số cao truyền trên đường dây cáp xoắn. Khi sóng truyền đến điểm cuối của tuyến cáp nếu không có tải hấp thụ, nó sẽ dội ngược lại (hiện tượng phản xạ sóng - Signal Reflection), làm biến dạng các cạnh xung và gây lỗi sai lệch CRC16 liên tục.

Cách xử lý dứt điểm: Luôn lắp đúng 2 điện trở đầu cuối có trị số 120 Ohm (loại 1/4W) tại hai thiết bị nằm ở hai đầu mút xa nhất của tuyến cáp. Tuyệt đối không lắp điện trở ở các thiết bị nằm ở đoạn giữa đường dây vì sẽ kéo sụt tổng trở kháng đường truyền xuống dưới mức an toàn 54 Ohm, làm quá tải mạch đệm phát của các vi mạch RS-485.

3. Đấu dây kiểu hình sao (Star Topology)

Nhiều thợ điện quen tay kéo cáp kiểu toả tia từ tủ trung tâm đi ra từng tủ nhánh. Chuẩn RS-485 nghiêm cấm đấu hình sao hoặc rẽ nhánh (Stub) dài quá 1 mét. Các nhánh rẽ đóng vai trò như các anten thu phát sóng dội, làm triệt tiêu tín hiệu truyền.

Cách xử lý dứt điểm: Luôn đấu dây theo đúng nguyên tắc chuỗi cúc áo (Daisy-Chain): Cáp từ Gateway đi vào Chân A/B của Thiết bị 1, từ Chân A/B của Thiết bị 1 nối tiếp sang Thiết bị 2, rồi Thiết bị 3... tạo thành một đường trục duy nhất từ đầu đến cuối.

4. Nghẽn hàng đợi do nhiều SCADA Master cùng quét

Một chu kỳ hỏi đáp Modbus RTU ở tốc độ 9.600 bps mất trung bình 25 đến 40 mili-giây. Nếu một tuyến cáp treo 20 đồng hồ và có 2 hệ thống SCADA độc lập cùng quét chu kỳ 200ms, gateway sẽ không kịp giải phóng hàng đợi, dẫn đến hiện tượng đèn COM nhấp nháy đỏ liên tục và phần mềm SCADA báo lỗi mất kết nối chập chờn.

Cách xử lý dứt điểm: Tăng tốc độ baudrate lên 19.200 hoặc 38.400 bps nếu khoảng cách cáp dưới 500m. Đồng thời nâng thời gian chu kỳ quét (Scan Time) của các thông số ít biến động (như nhiệt độ dầu, điện năng tích luỹ kWh) lên 5 đến 10 giây; chỉ để các thông số dòng điện, điện áp quét ở chu kỳ 1 đến 2 giây. Nếu vẫn nghẽn, chuyển sang dùng chế độ Agent bộ đệm.

5. Chênh lệch điện thế đất và nhiễu sóng hài biến tần

Ở các nhà máy luyện kim hoặc xi măng, khi biến tần công suất lớn khởi động, sóng hài bậc cao phát xạ cực mạnh vào không gian. Ngoài ra, nối đất giữa hai phân xưởng cách xa nhau thường có chênh lệch điện áp lên tới vài chục vôn, đủ để thổi bay chip thu phát RS-485 trong tủ.

Cách xử lý dứt điểm: Dùng cáp xoắn đôi chống nhiễu chuyên dụng cho công nghiệp (như Belden 9841 hoặc dòng tương đương có lớp lưới bọc kim). Lớp vỏ bọc chống nhiễu (Shield) chỉ được phép nối đất tiếp địa bảo vệ tại MỘT ĐẦU DUY NHẤT ở phía tủ gateway để tránh tạo thành vòng lặp dòng rò đất (Ground Loop). Tại các cổng vào ra của gateway, chọn dòng thiết bị có tích hợp cách ly quang (Opto-Isolation) tối thiểu 1.5kV hoặc 2kV.

Case study: Giám sát năng lượng 24 trạm phân phối tại nhà máy thép Hải Phòng

Để minh chứng cho tính hiệu quả kinh tế và độ tin cậy của giải pháp, chúng tôi xin chia sẻ bài toán thực tế đã triển khai thành công tại một nhà máy sản xuất thép quy mô lớn tại KCN Đình Vũ, Hải Phòng.

Hiện trạng: Toàn bộ khu sản xuất rộng hơn 12 hecta có 24 trạm phân phối phụ tải điện với tổng cộng hơn 210 đồng hồ đa năng Selec MFM383A và rơle bảo vệ Mikro. Toàn bộ thiết bị đều là dòng thế hệ cũ, chỉ trang bị cổng truyền thông RS-485 Modbus RTU. Hằng ngày, nhân viên vận hành phải cầm sổ đi ghi chép từng trạm vào cuối ca làm việc, vừa chậm trễ vừa không thể phát hiện các đợt sụt áp hay quá tải cục bộ của máy cán thép.

Vấn đề đặt ra: Ban giám đốc nhà máy yêu cầu phải tích hợp toàn bộ 210 điểm đo này về phòng điều khiển trung tâm để kết nối vào phần mềm SCADA giám sát năng lượng theo thời gian thực (chu kỳ cập nhật dưới 5 giây). Yêu cầu kỹ thuật đặt ra là không làm gián đoạn dây chuyền sản xuất đang chạy liên tục 3 ca, không làm phát sinh chi phí thay mới toàn bộ số lượng đồng hồ đo sẵn có.

Giải pháp của kỹ sư NTCOM:

• Tầng hiện trường: Giữ nguyên toàn bộ 210 đồng hồ Selec và rơle Mikro. Tại mỗi trạm phân phối, kỹ sư gom các đồng hồ thành 2 tuyến bus RS-485 độc lập (mỗi tuyến tối đa 5 thiết bị để giảm độ trễ), thay thế dây cũ bằng cáp chống nhiễu chuyên dụng Belden 9841 và gắn 2 điện trở đầu cuối 120 Ohm chuẩn xác.
• Tầng gateway chuyển đổi: Lắp đặt tại mỗi trạm 1 bộ Modbus Gateway công nghiệp Digi Connect EZ có cách ly quang 2kV. Cấu hình gateway hoạt động ở chế độ Agent tích hợp bộ nhớ đệm, chủ động quét các thanh ghi công suất, dòng điện, điện áp và lưu vào RAM nội bộ của gateway.
• Tầng mạng truyền dẫn: Mỗi gateway nối vào 1 switch công nghiệp Cisco Catalyst IE3400 (model IE-3400-8T2S-A) đặt trong tủ rack công nghiệp DIN-rail tại trạm. Các switch này liên kết với nhau bằng cáp quang Singlemode theo cấu trúc vòng Ring sử dụng giao thức REP (Resilient Ethernet Protocol) với thời gian tự phục hồi đường truyền dưới 50ms khi có sự cố đứt cáp.

Kết quả đạt được: Dự án hoàn thành bàn giao và nghiệm thu đưa vào vận hành chỉ sau 18 ngày làm việc. Chi phí tiết kiệm được hơn 75% so với phương án mua mới toàn bộ đồng hồ có cổng Ethernet. Hệ thống SCADA trung tâm cập nhật dữ liệu mượt mà ở chu kỳ 2 giây/lần cho toàn bộ 210 điểm đo, tỉ lệ lỗi khung truyền dưới 0.005%, giúp nhà máy cắt giảm ngay 8% chi phí tiền điện trong tháng đầu tiên nhờ kịp thời điều phối phụ tải lệch pha.

Thiết bị chuyển đổi Modbus trong hồ sơ mời thầu

Khi tham gia lập hoặc thẩm định hồ sơ mời thầu (HSMT) cho các dự án kết nối SCADA, kỹ sư cần nắm chắc các yêu cầu kỹ thuật then chốt để lựa chọn đúng thiết bị đáp ứng tiêu chuẩn:

Nhận diện tiêu chí kỹ thuật mời thầu

• Dải nhiệt độ và chuẩn môi trường công nghiệp: Thiết bị gateway đặt trong tủ điện hiện trường phải đạt chuẩn hoạt động công nghiệp mở rộng từ -40°C đến +75°C, vỏ kim loại chuẩn bảo vệ IP30/IP40, lắp đặt ngàm DIN-rail hoặc tủ rack tiêu chuẩn. Không dùng các bộ chuyển đổi dân dụng vỏ nhựa chạy nguồn adapter 5V vì sẽ bị treo khi nhiệt độ tủ điện vượt quá 45°C.
• Khả năng cách ly bảo vệ: HSMT các ngành điện lực, dầu khí và thép luôn yêu cầu cổng nối tiếp RS-485 phải có bảo vệ cách ly quang (Optical Isolation) tối thiểu 1.5kV hoặc 2kV và bảo vệ chống đột biến điện áp (Surge Protection) tối thiểu 15kV ESD theo tiêu chuẩn IEC 61000-4-2.
• Nguồn cấp công nghiệp dự phòng: Hỗ trợ đầu vào nguồn DC dải rộng (thường là 12V đến 48VDC hoặc 24VDC), có 2 cổng cấp nguồn độc lập (Dual Power Inputs) hỗ trợ chuyển mạch dự phòng tức thì khi một nguồn điện bị mất.
• Năng lực xử lý đồng thời: Hỗ trợ ít nhất 16 đến 32 kết nối TCP Client đồng thời tại cổng 502 để phục vụ nhiều máy chủ SCADA, hệ thống MES và trạm kỹ thuật truy cập song song.

Hướng dẫn lập bảng đáp ứng kỹ thuật

• Dẫn chiếu tài liệu datasheet chính thức: Khi chào thầu các mã sản phẩm như Digi Connect EZ 8 hoặc switch Cisco Catalyst IE-3400-8T2S-A, cần trích xuất trực tiếp số trang từ Spec Sheet của nhà sản xuất chứng minh các thông số: cổng Serial đa chuẩn phần mềm chuyển đổi (Software-selectable RS-232/422/485), tốc độ baud hỗ trợ từ 50 bps đến 230.4 kbps, chứng nhận chống rung xóc IEC 60068-2-6/27.
• Cam kết nguồn gốc và bảo hành: Cung cấp đầy đủ giấy chứng nhận xuất xứ hàng hoá (CO), chứng nhận chất lượng (CQ) của hãng và thư cam kết dịch vụ bảo hành phần cứng tại chỗ từ nhà phân phối được ủy quyền chính hãng tại Việt Nam.
